PROGETTI

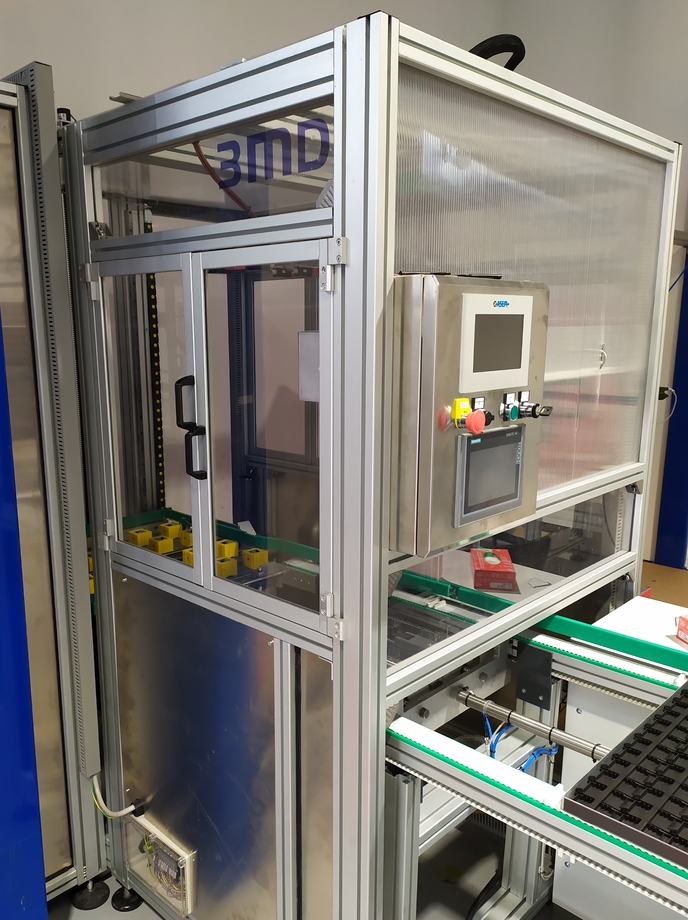

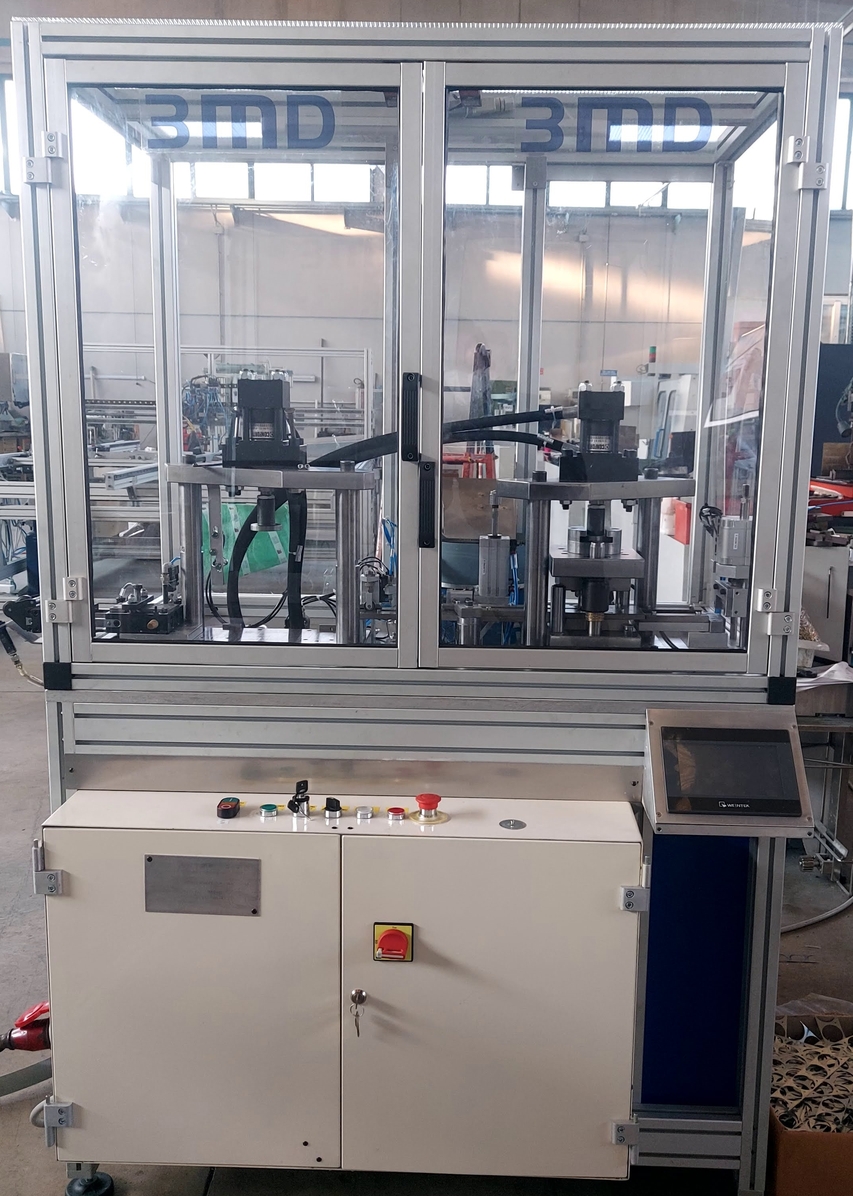

Assieme

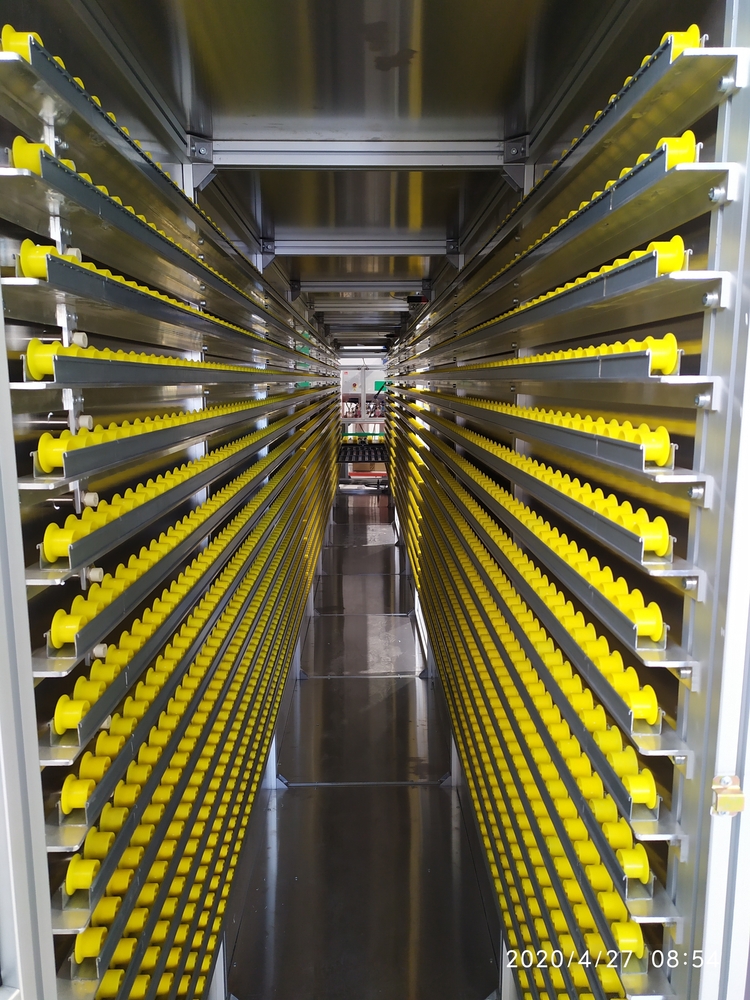

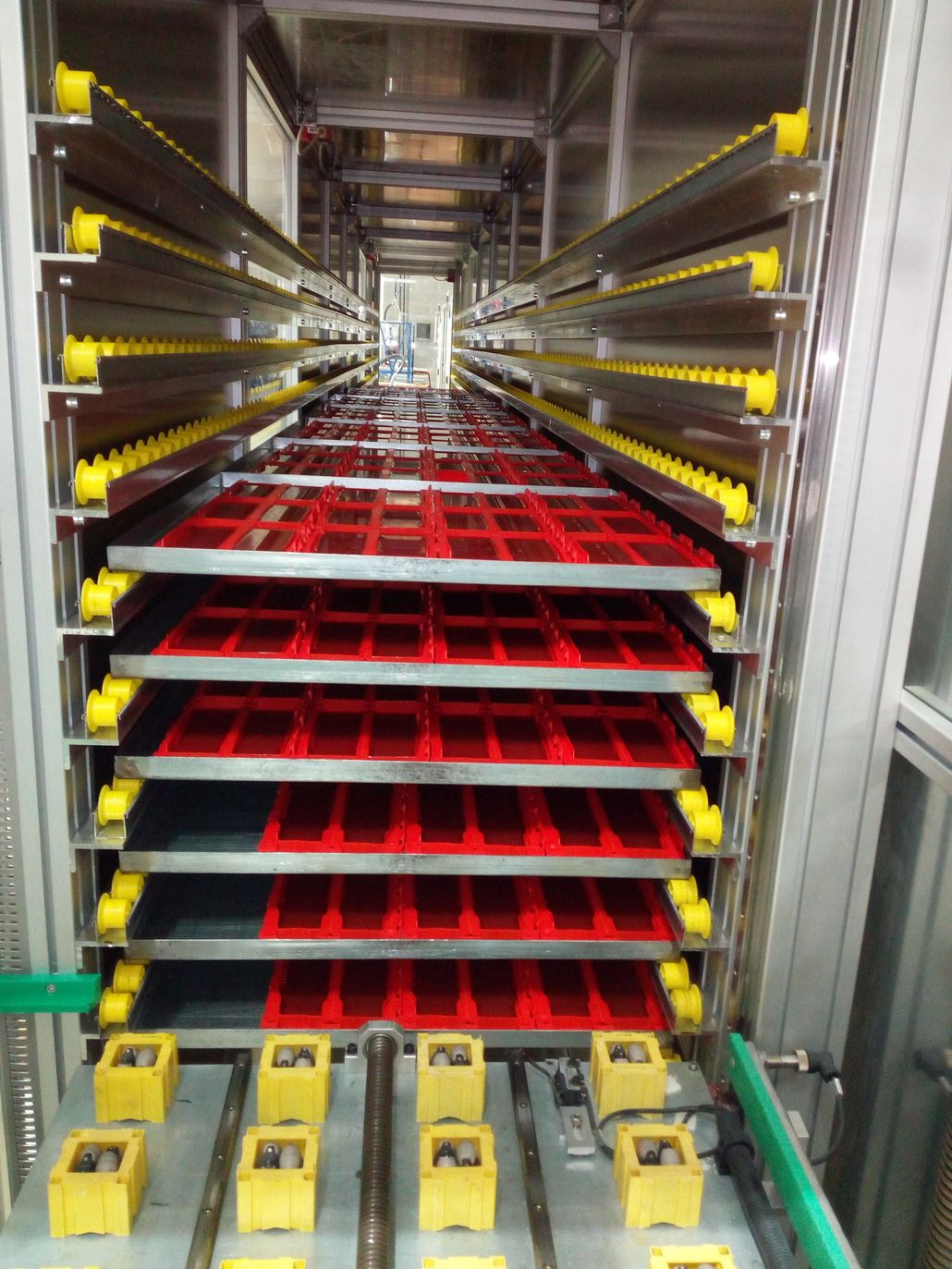

Forno di Reticolazione

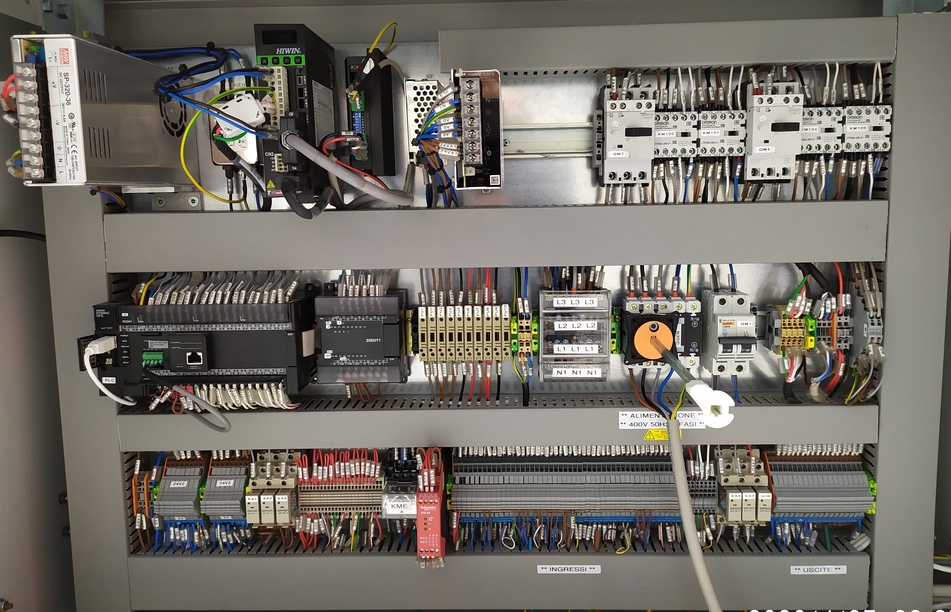

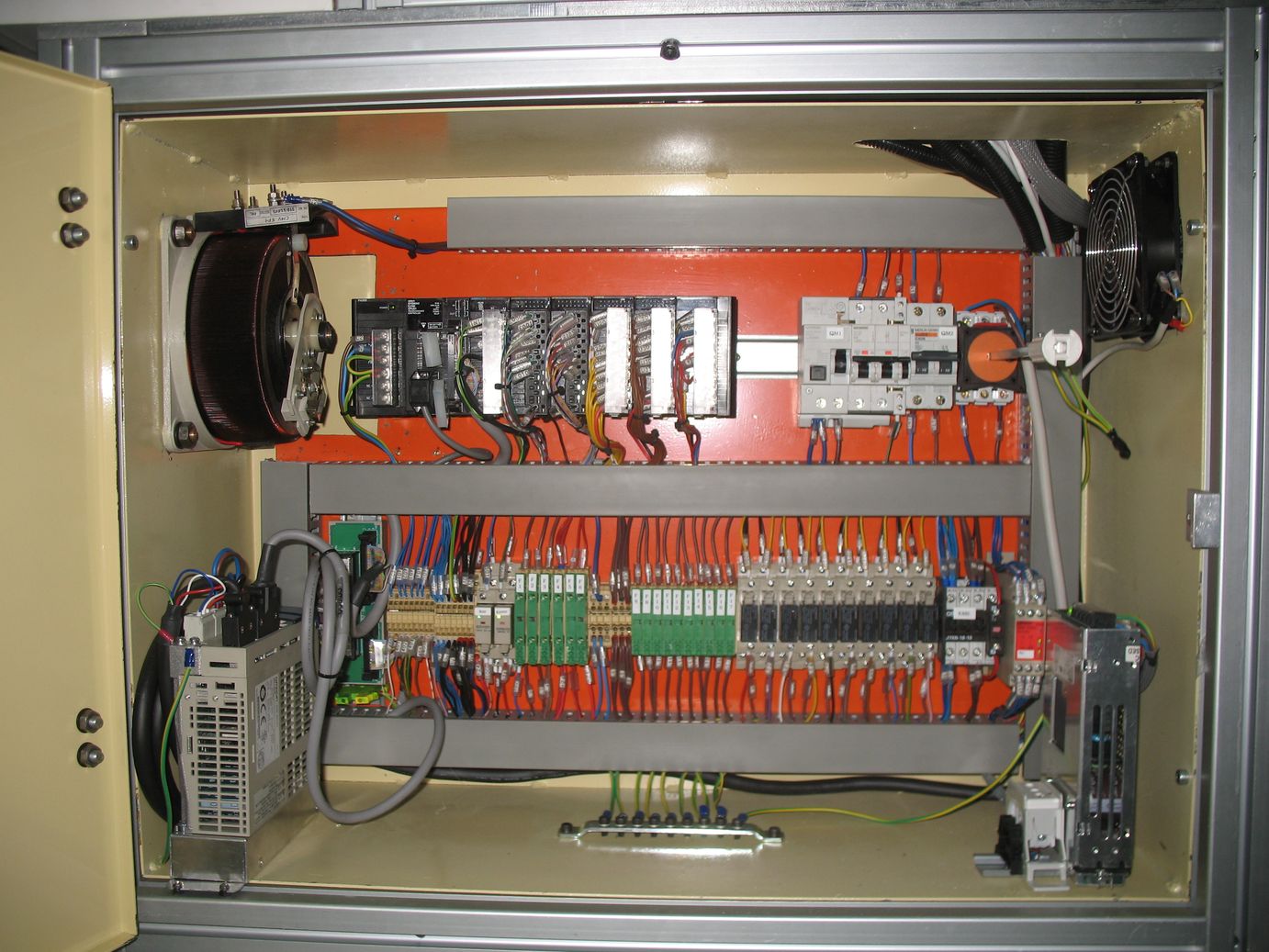

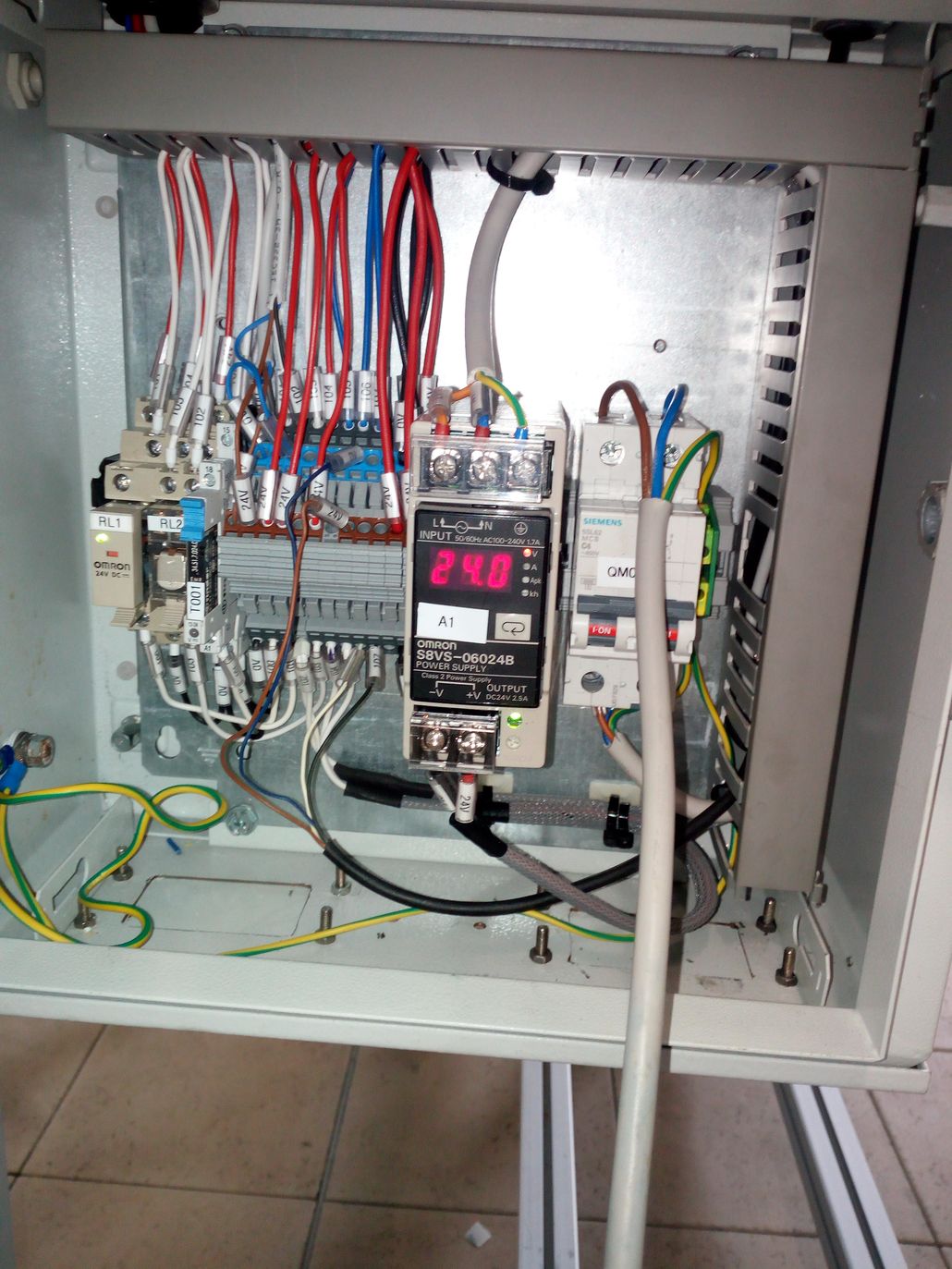

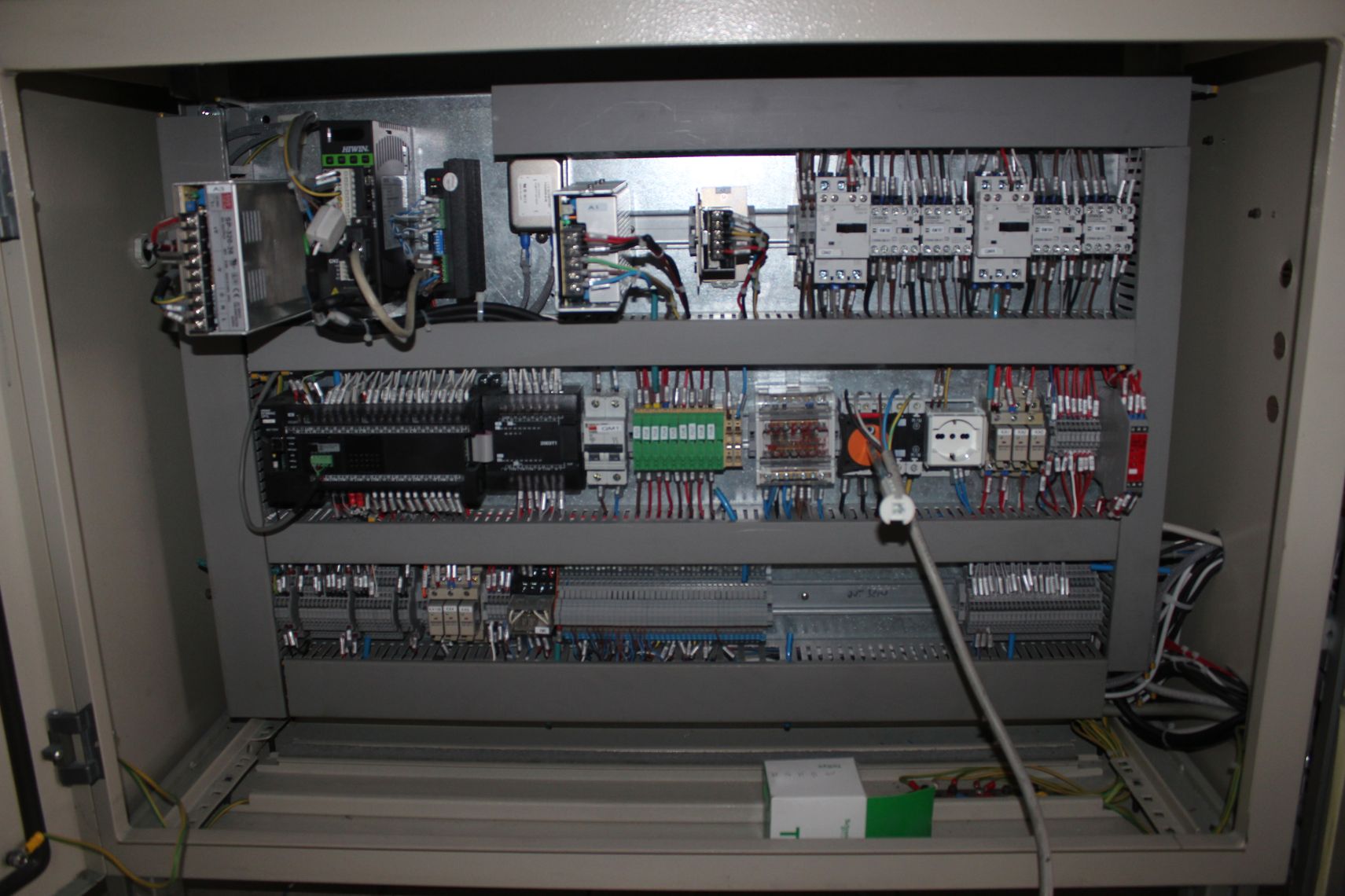

Quadro elettrico

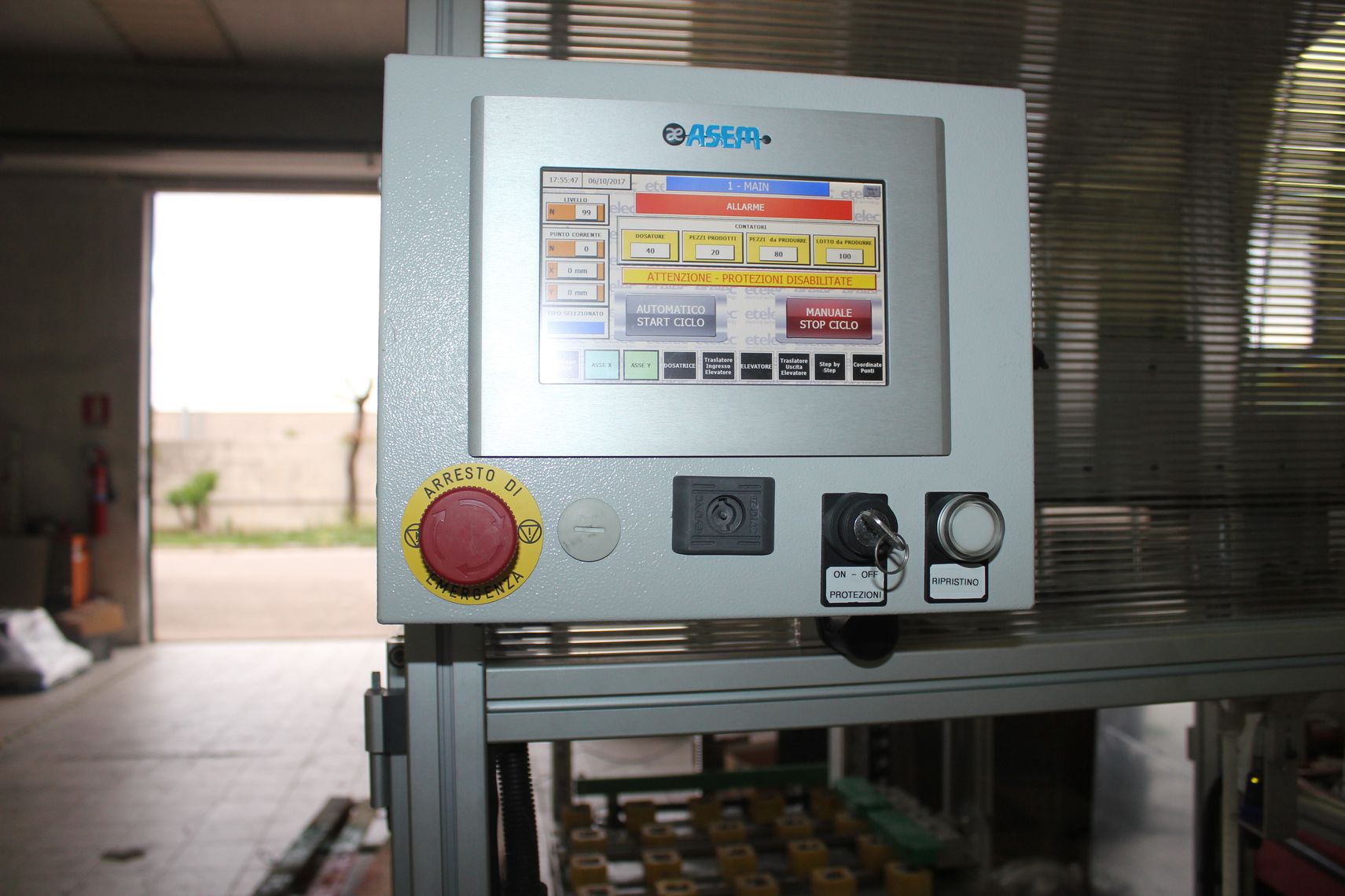

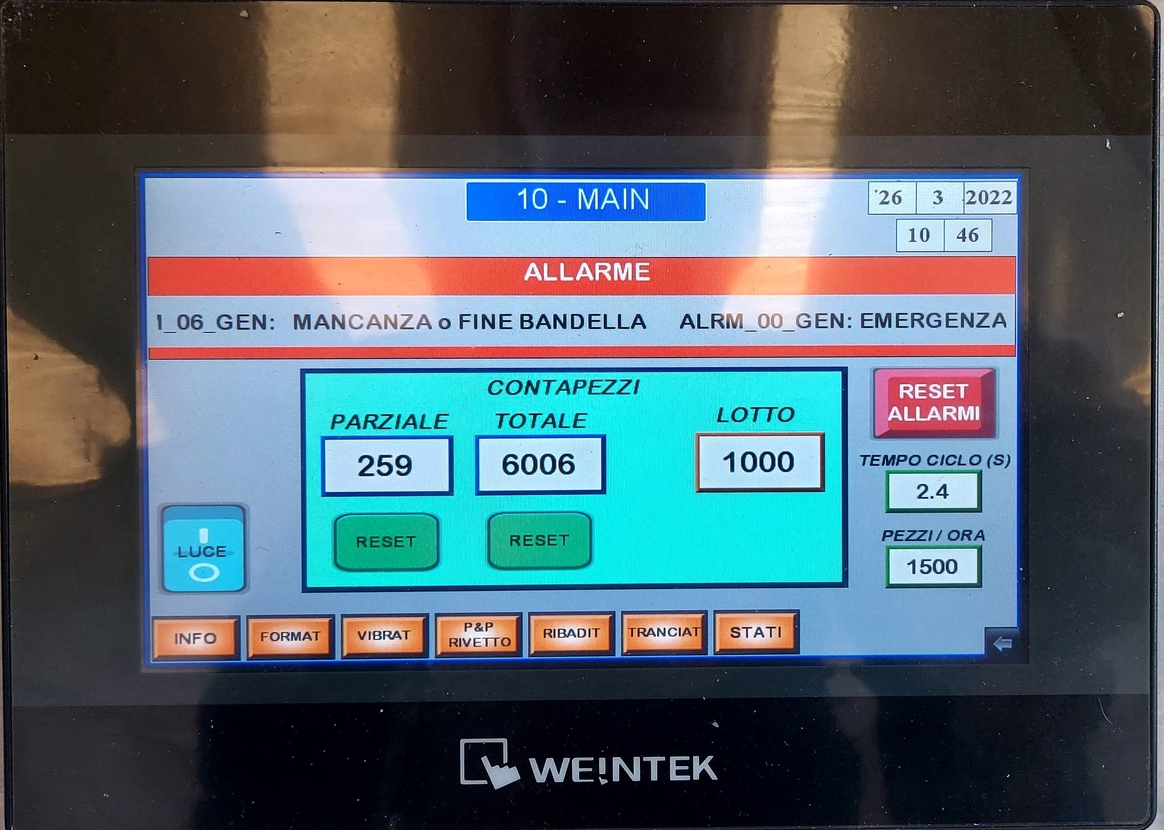

Pannello Operatore

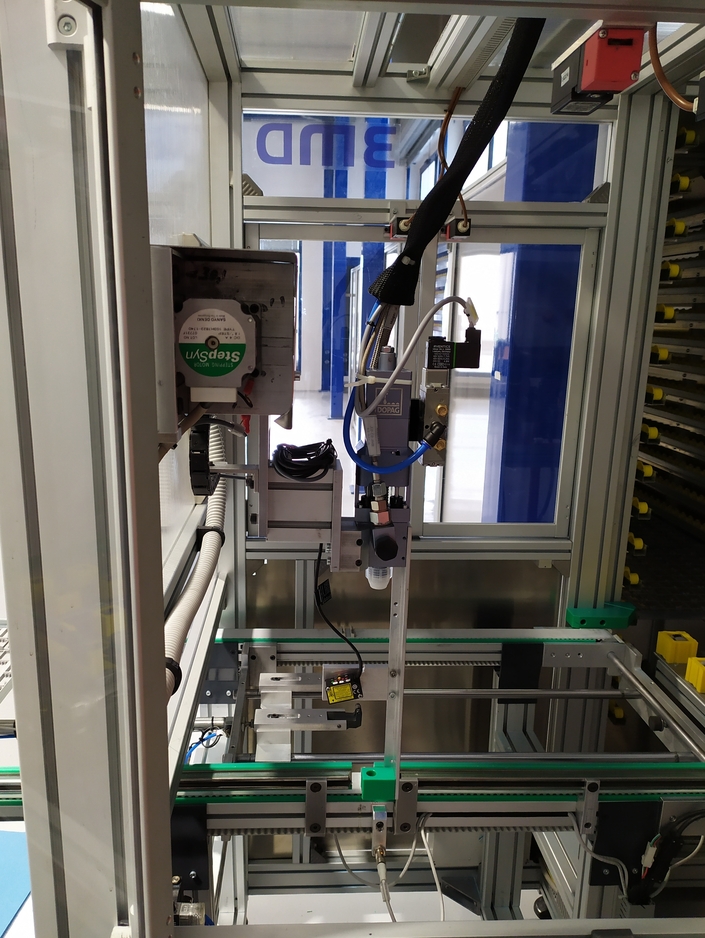

Asse Y

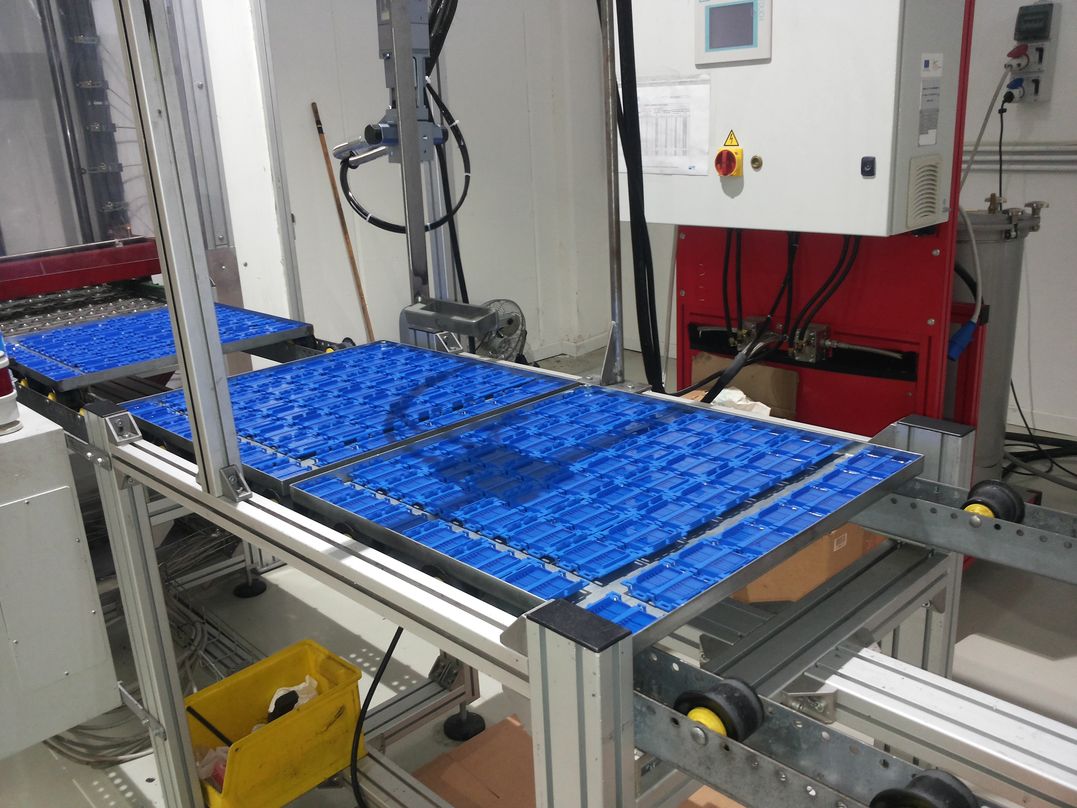

Gusci da riempire

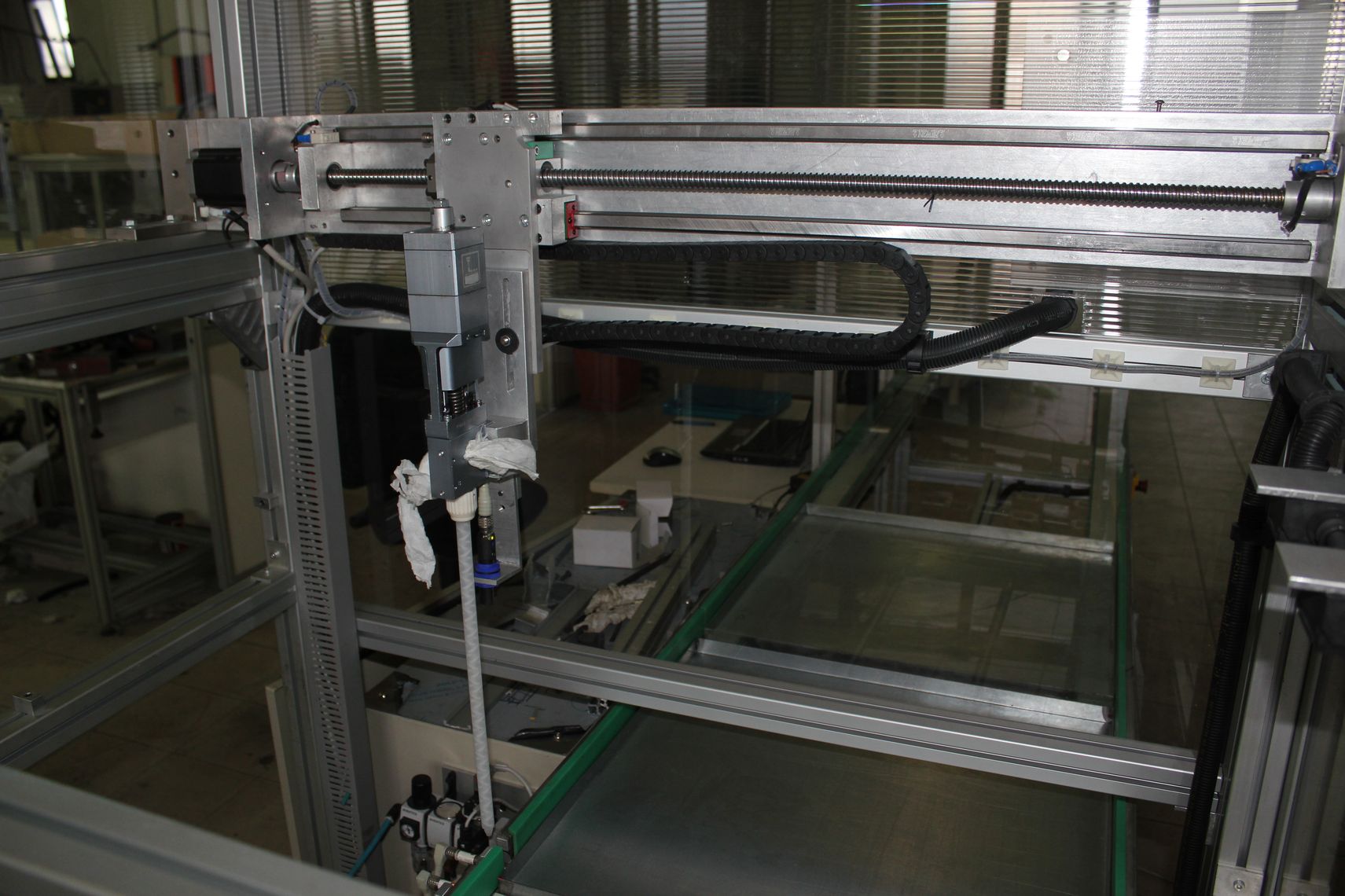

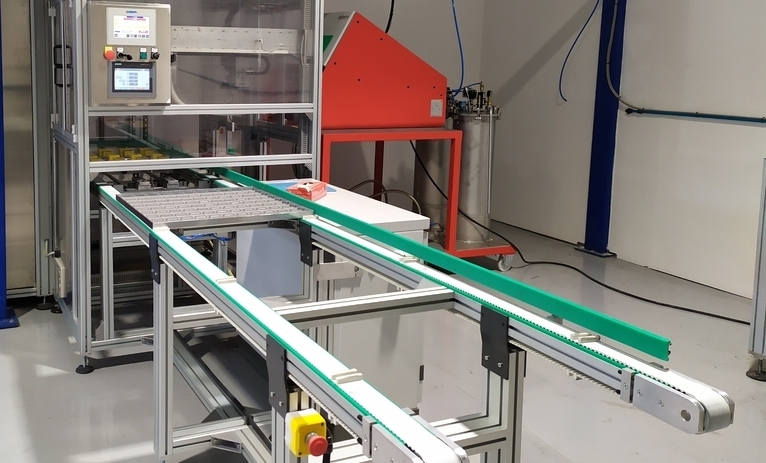

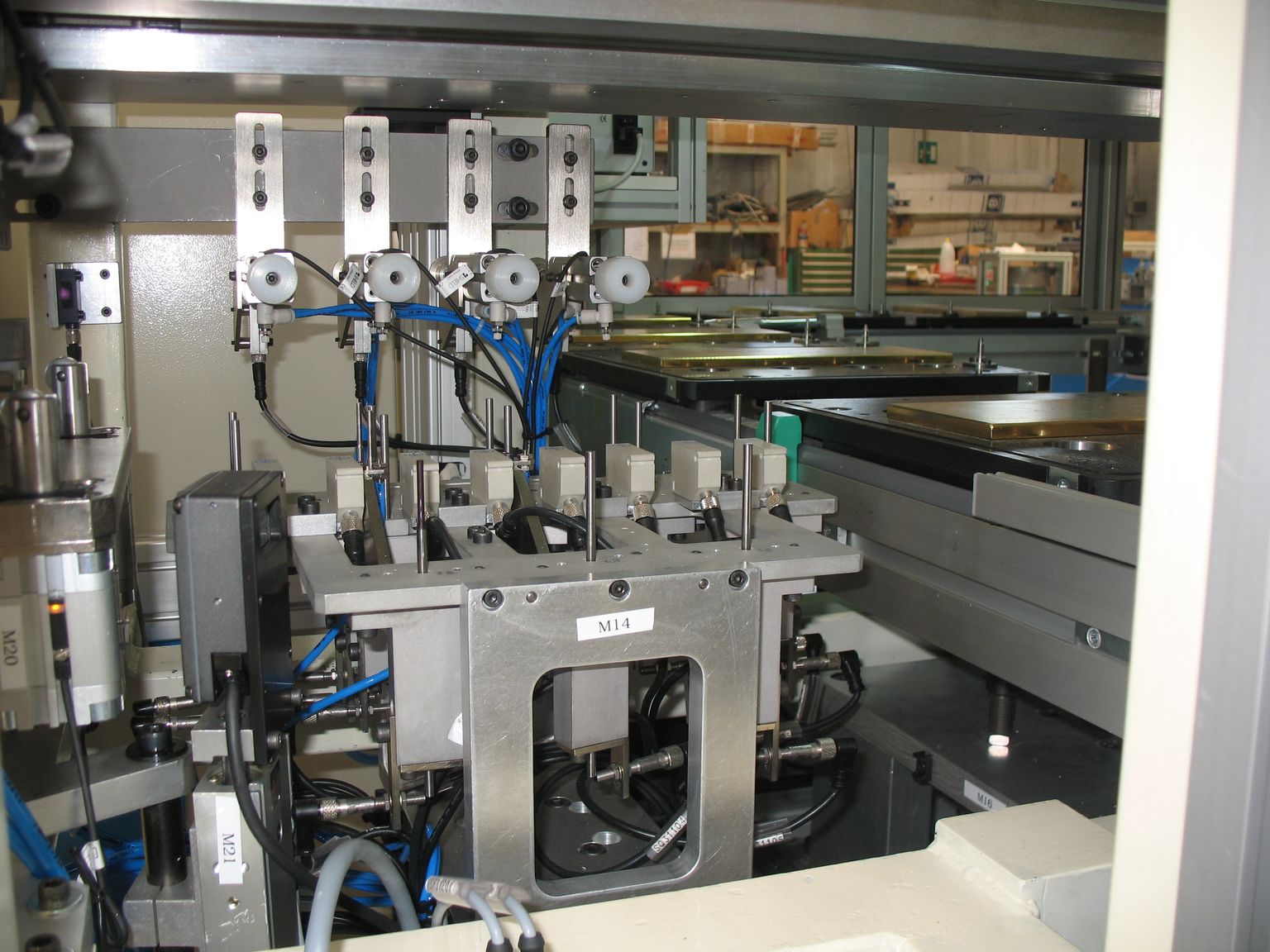

SISTEMA DI DOSATURA GEL
Macchina automatica per la dosatura del gel nei gusci delle giunzioni elettriche. Sistema costituito da un cartesiano X-Y con movimentazione brushless. Movimentazioni meccaniche a ricircolo di sfere. Gestione PLC ed HMI touch-screen.
Struttura in profilato di alluminio.
Protezioni in Lexan.
Tecnologie

Plc, HMI Touch, Movimento Lineare Sfere, Brushless, Cartesiano XY

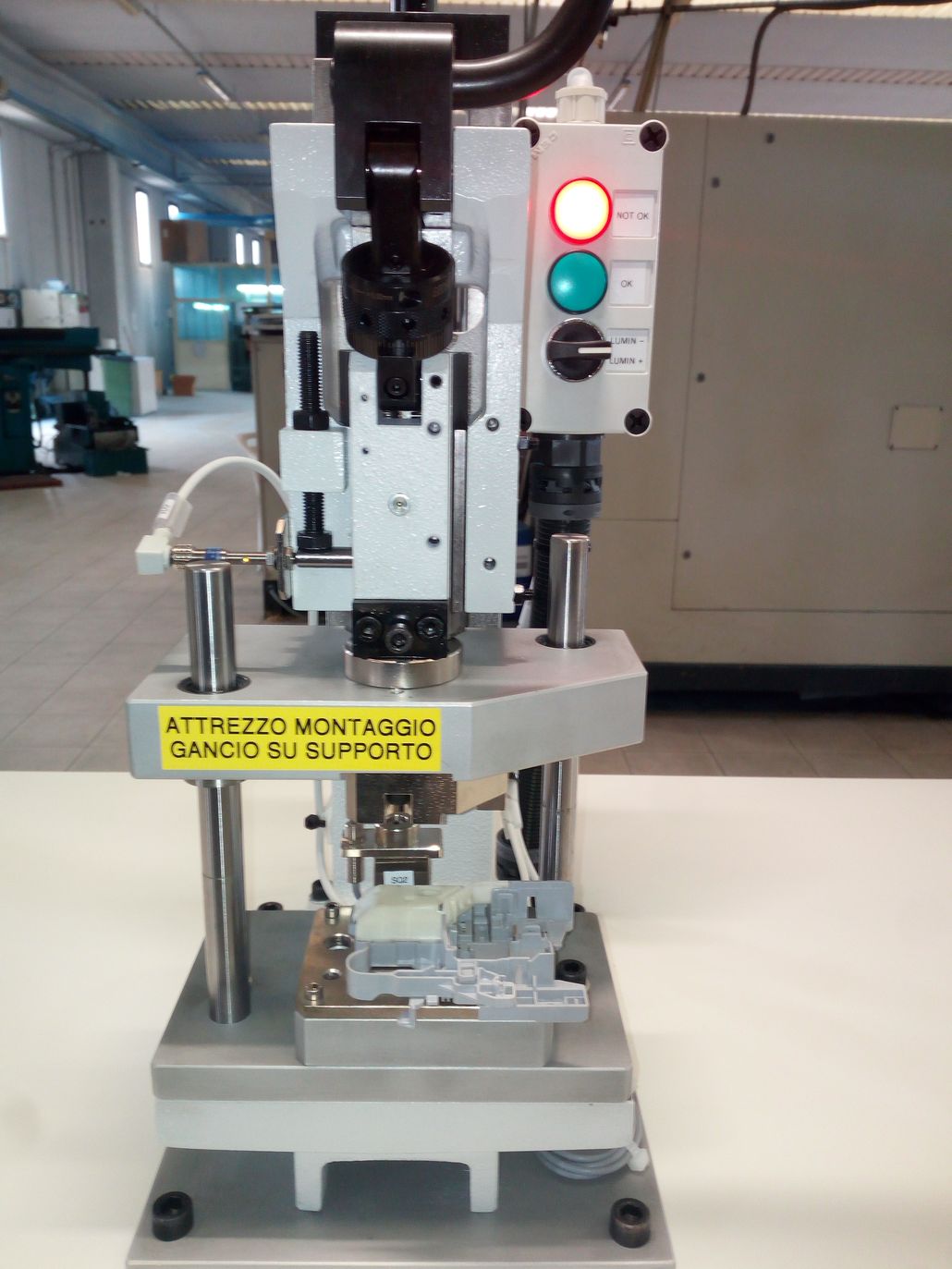

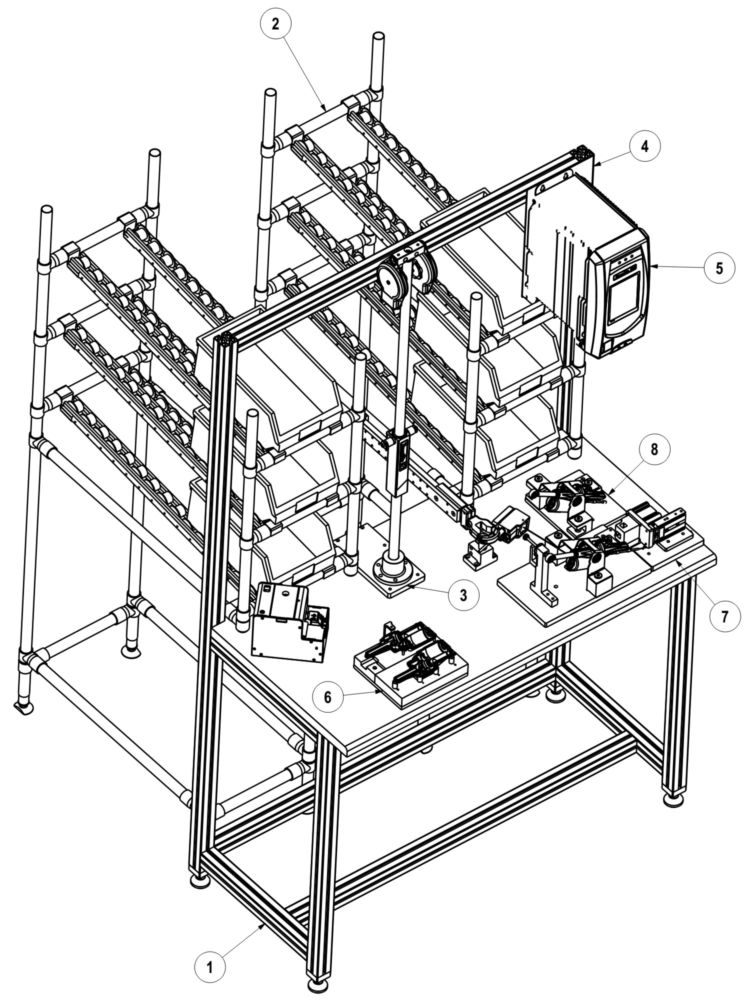

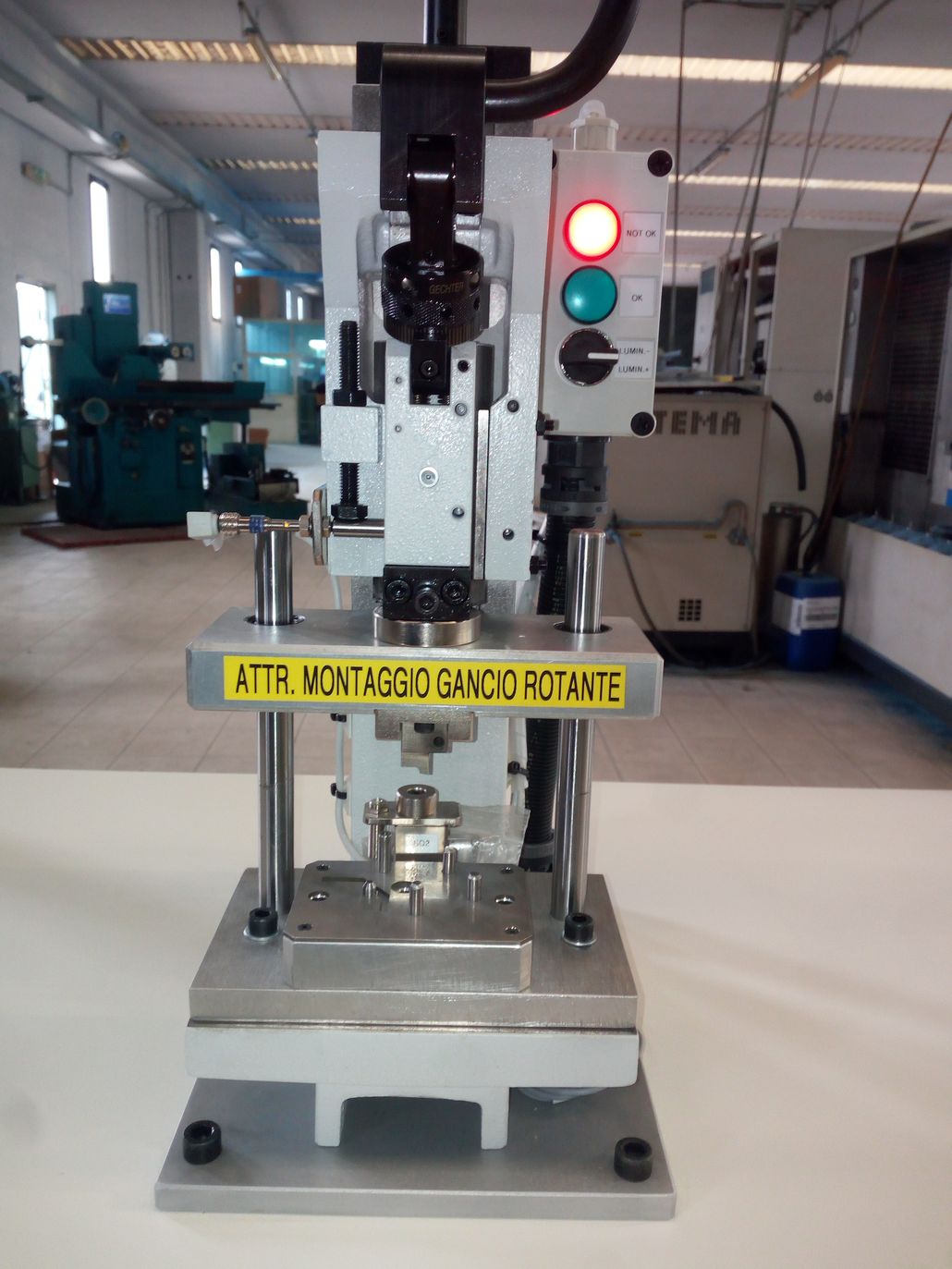

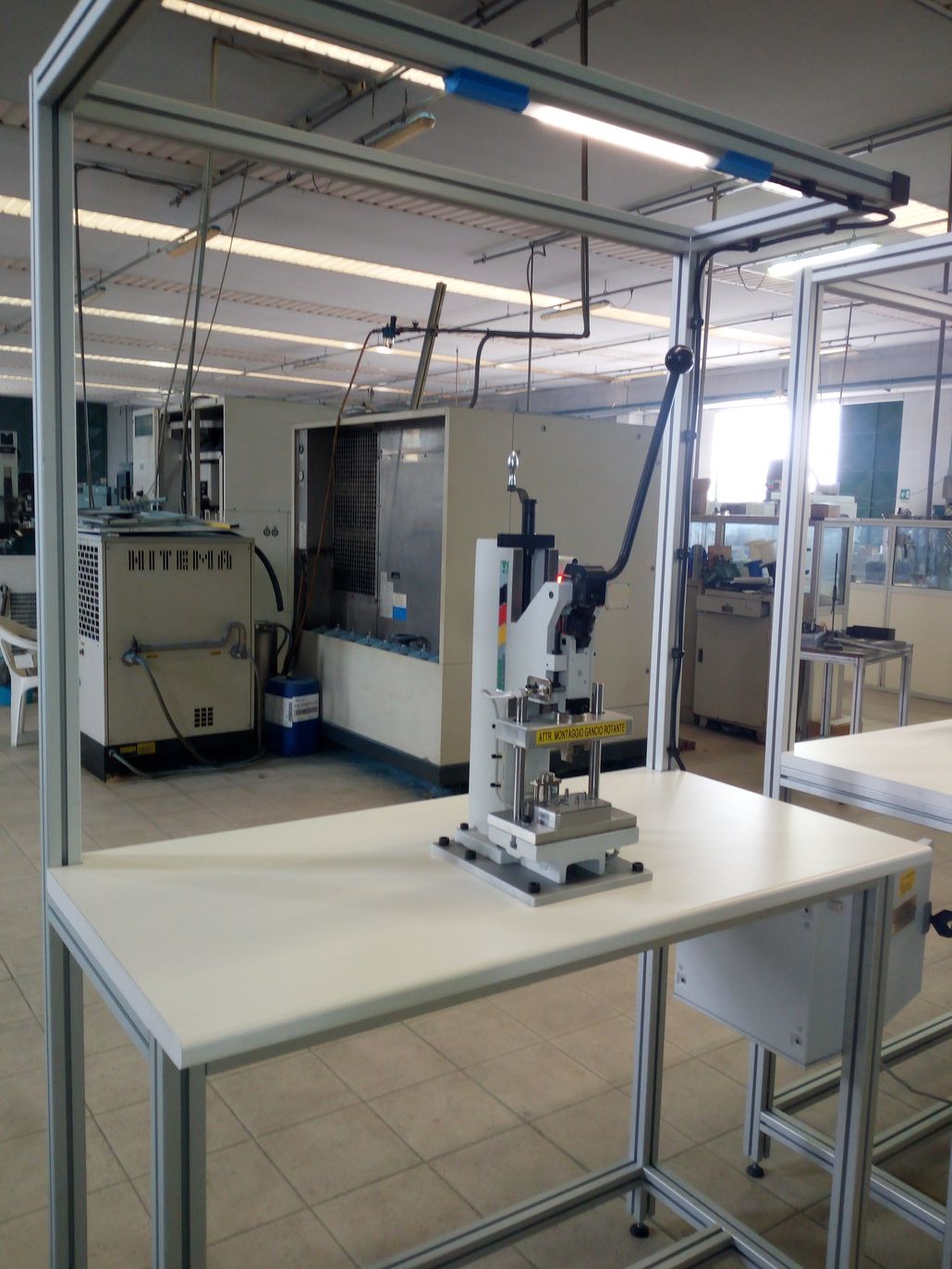

Progettazione e costruzione di un'attrezzatura di ausilio al montaggio di componenti per bloccoporta. Il sistema consente di oggettivare il raggiungimento della quota di montaggio mediante un sensore micrometrico ed una coppia di spie luminose.
Illuminazione mediante lampada a led 24Vdc.
Struttura in profilato e top in truciolare nobilitato.
BANCO DI MONTAGGIO GANCIO SU SUPPORTO

Tecnologie

Sensore micrometrico, pressetta manuale

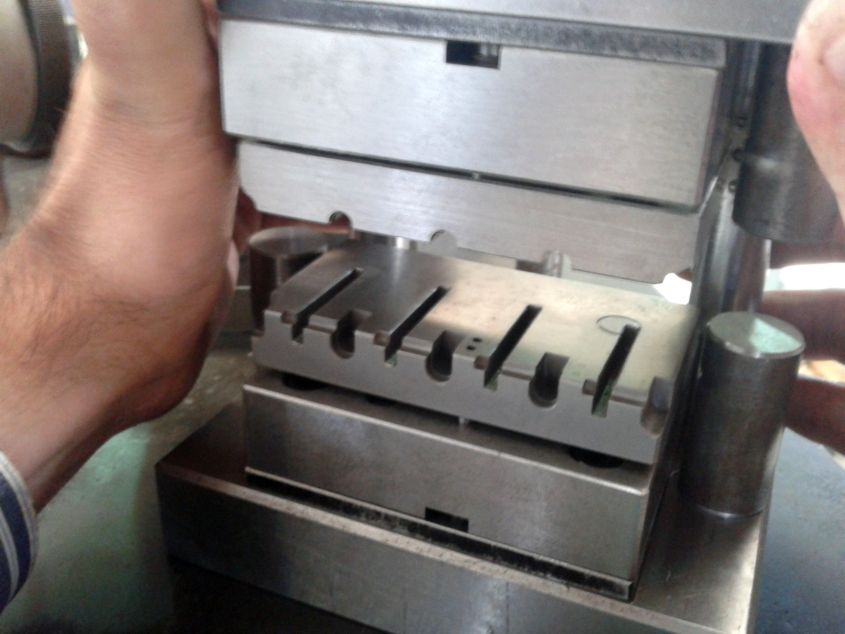

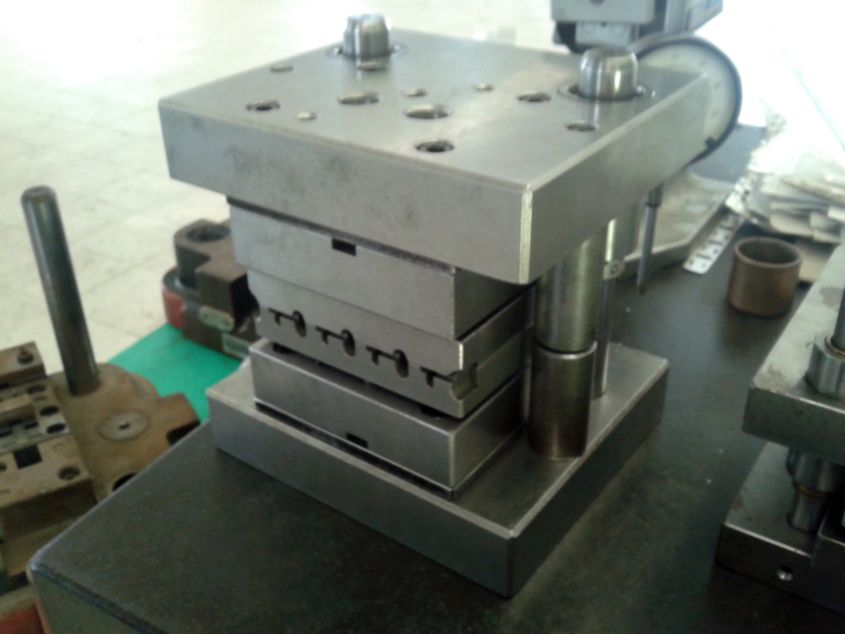

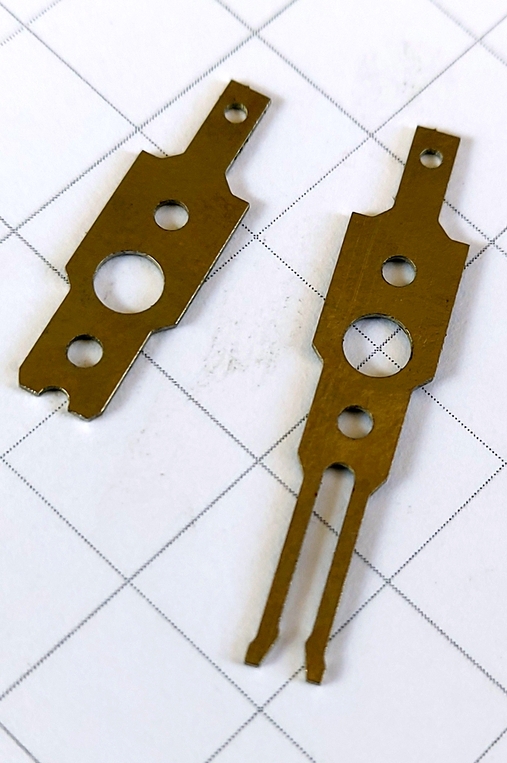

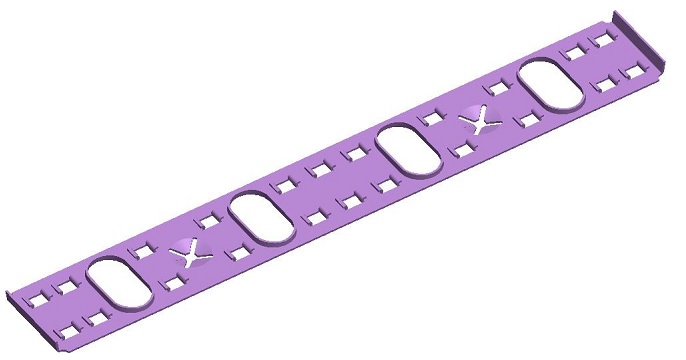

Progettazione e costruzione di attrezzature di trancia e piega manuali per la realizzazione di una serie prototipale di alette per radiatore.
Attrezzature realizzate mediante macchine utensili ed elettroerosione a filo.
Particolari realizzati a partire da bandella di alluminio spessore 0.2mm
PROTOTIPI ALETTE RADIATORE

Tecnologie

Elettroerosione a filo, tranciatura, formatura e piega lamiera.

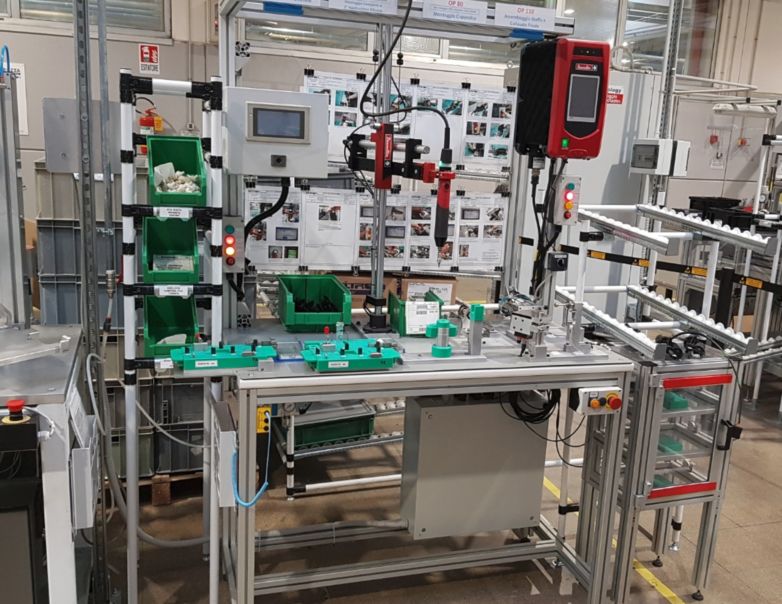

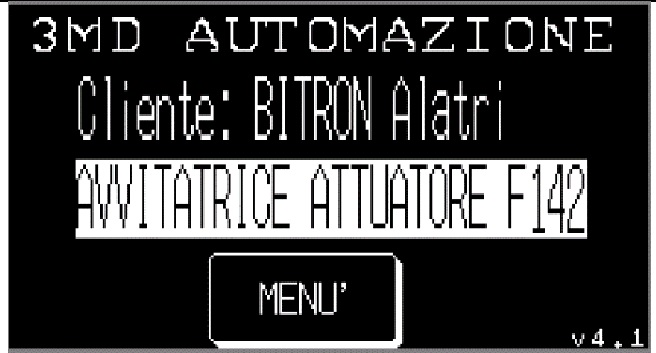

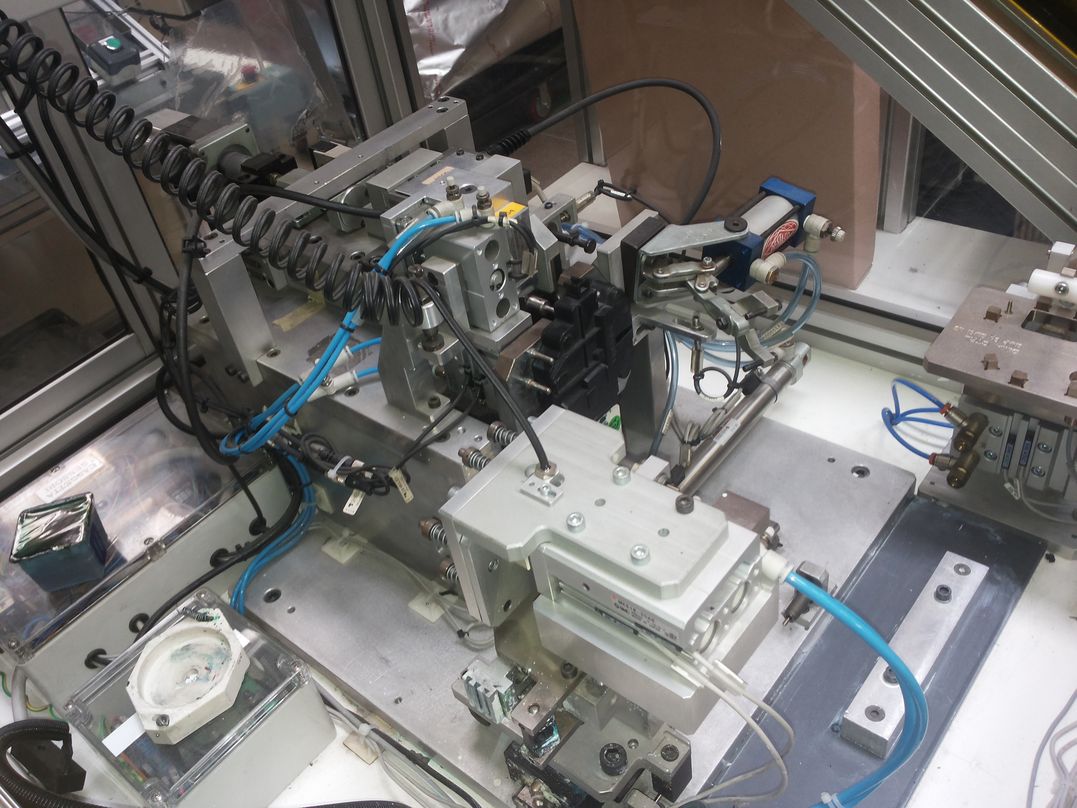

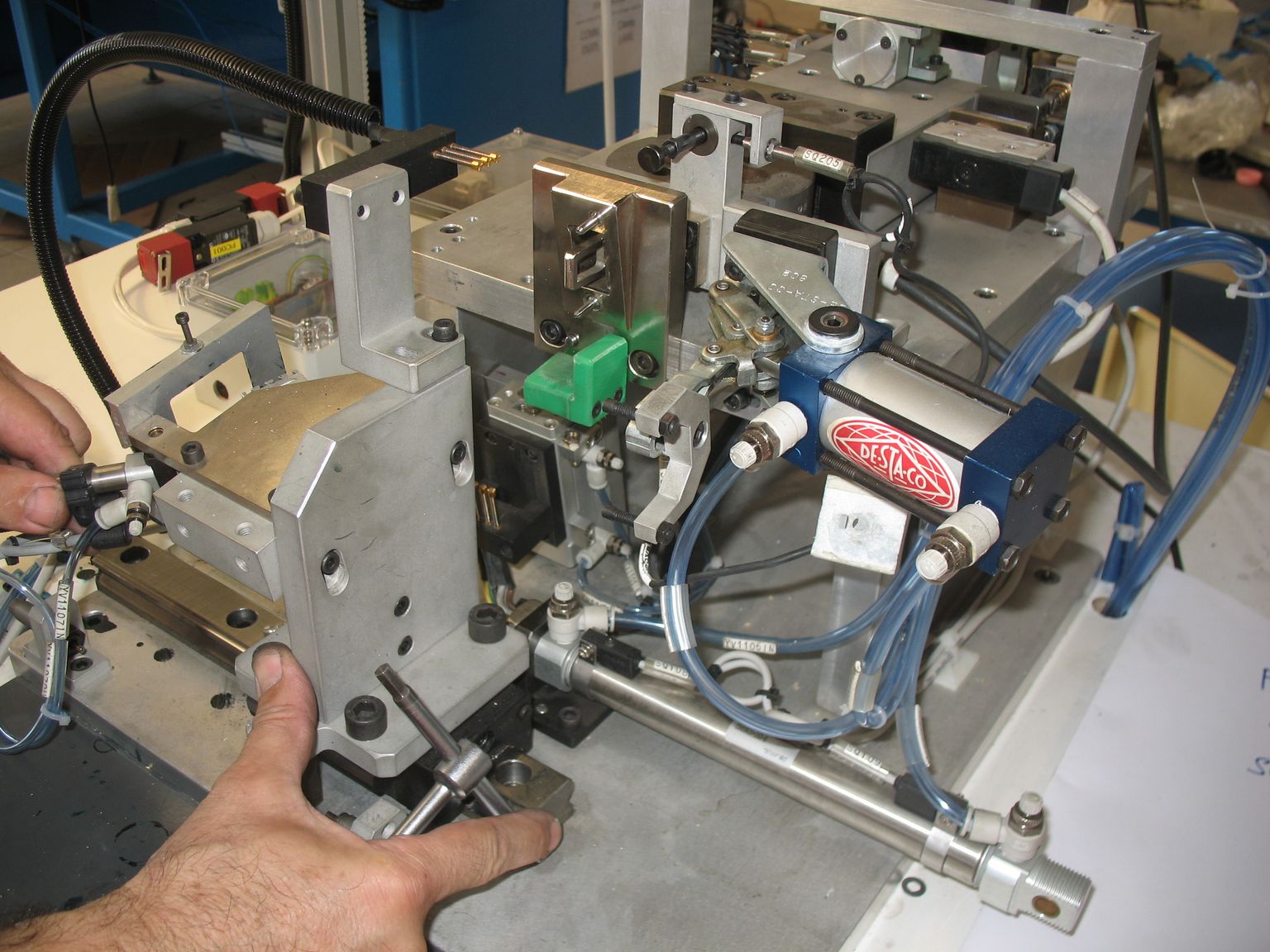

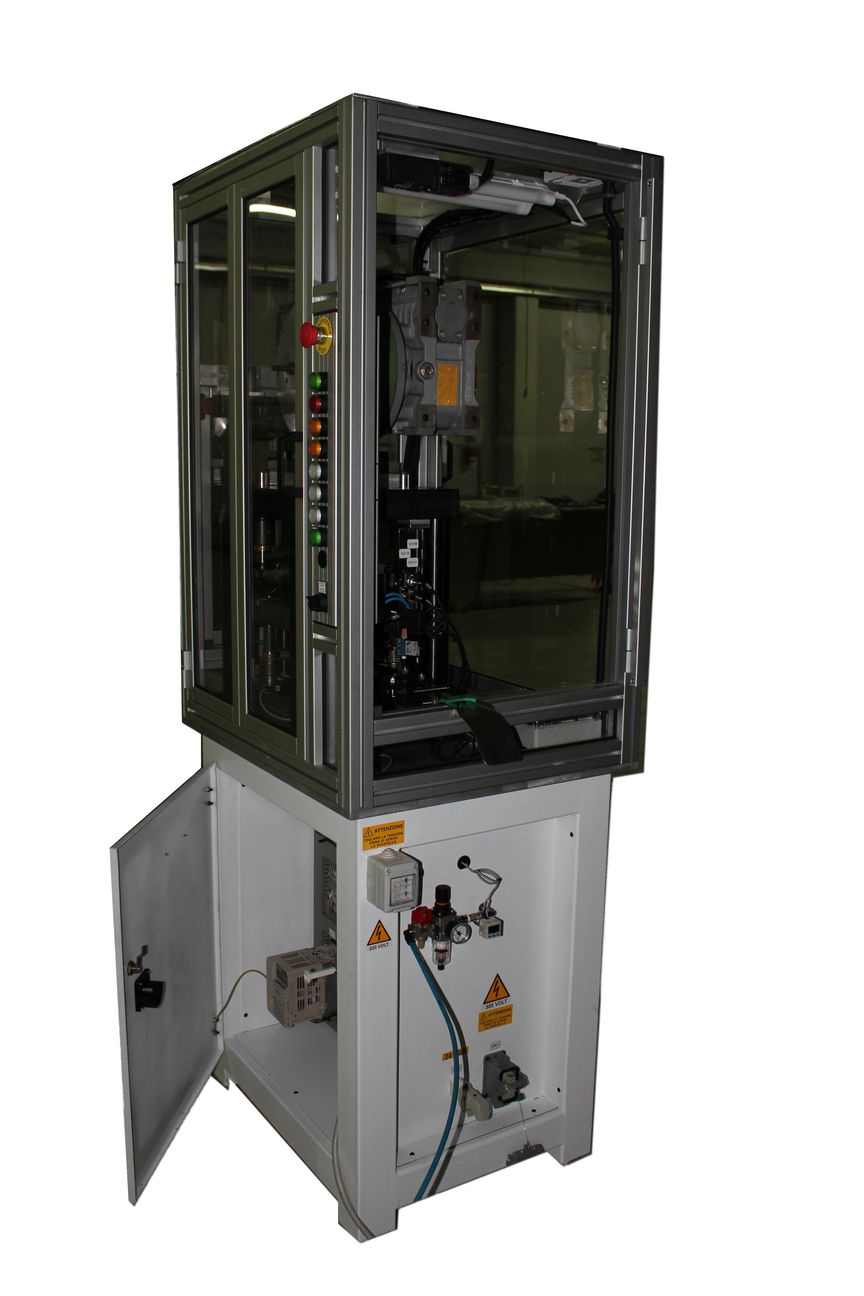

Progettazione e costruzione di un banco di assemblaggio e controllo di un attuatore per il settore Automotive. L'assemblaggio consiste nell'applicazione di lubrificante e successiva avvitatura controllata in coppia mediante avvitatore Desoutter. Il sistema verifica anche la presenza componenti e datamatrix mediante sensore di visione.
BANCO DI ASSEMBLAGGIO E CONTROLLO

Tecnologie

Plc, HMI Touch, Tracciabilità Datamatrix,  Sensore di visione, Sensori induttivi, Stampante Datamatrix, Avvitatura controllata in coppia.

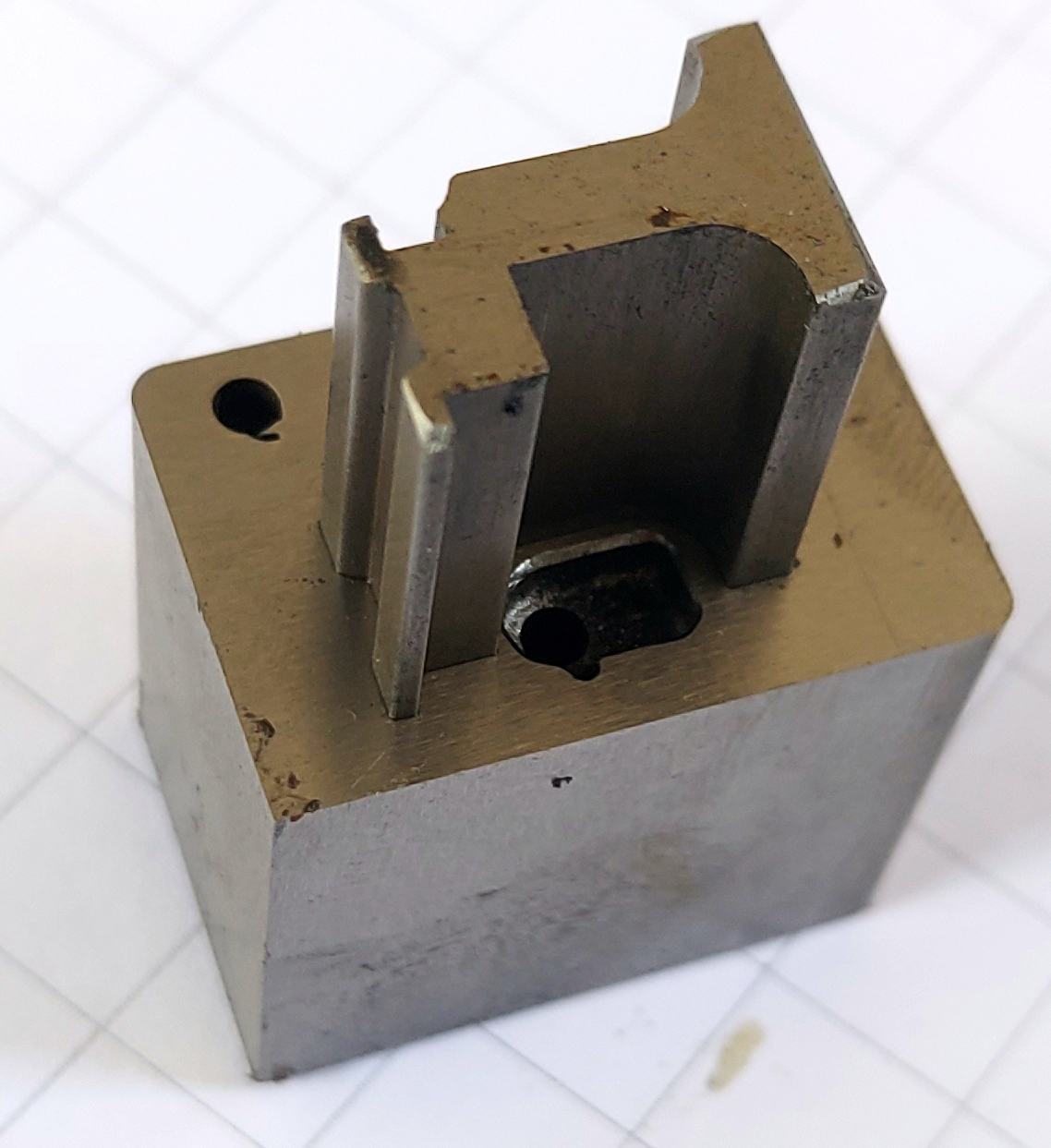

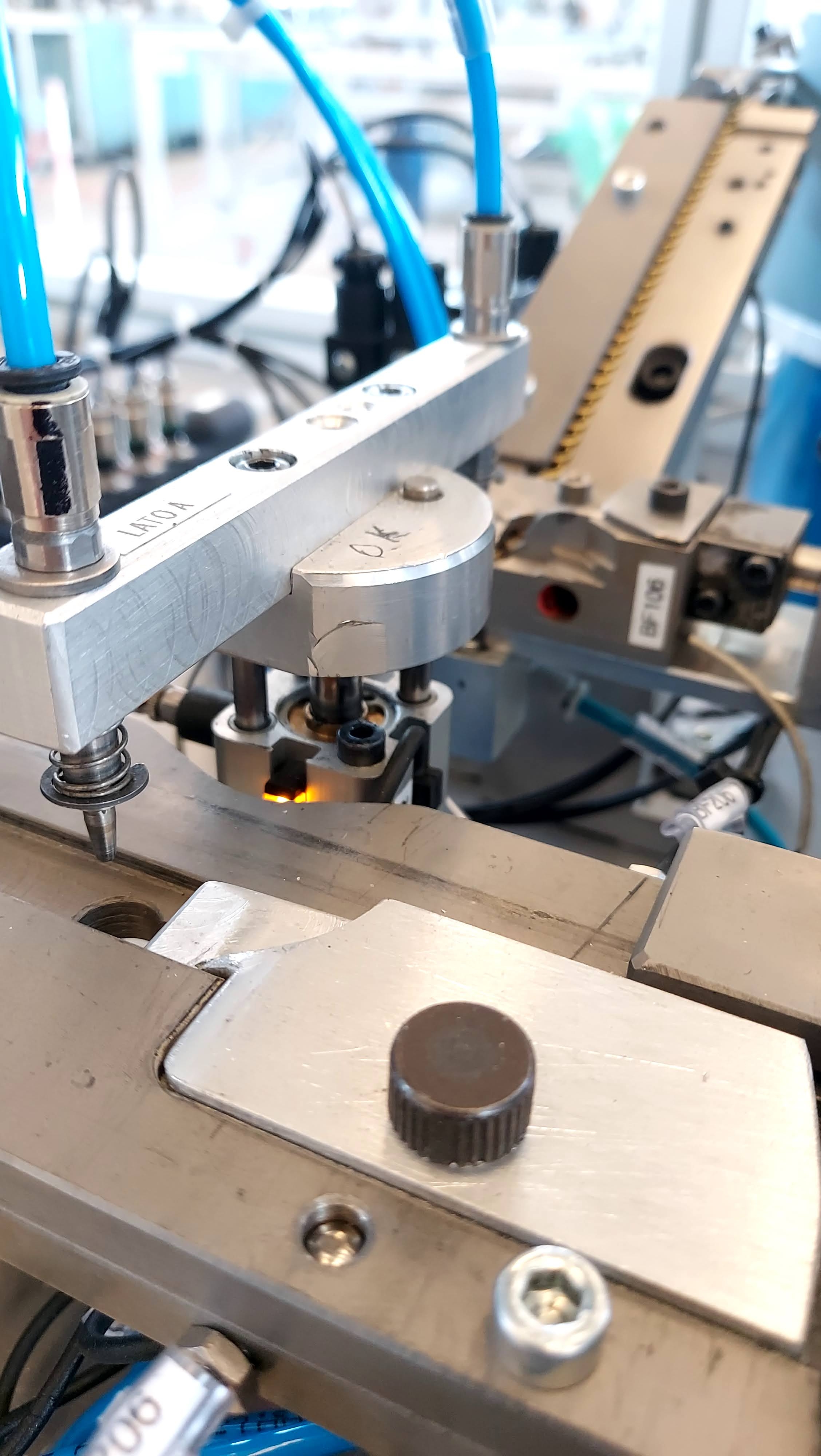

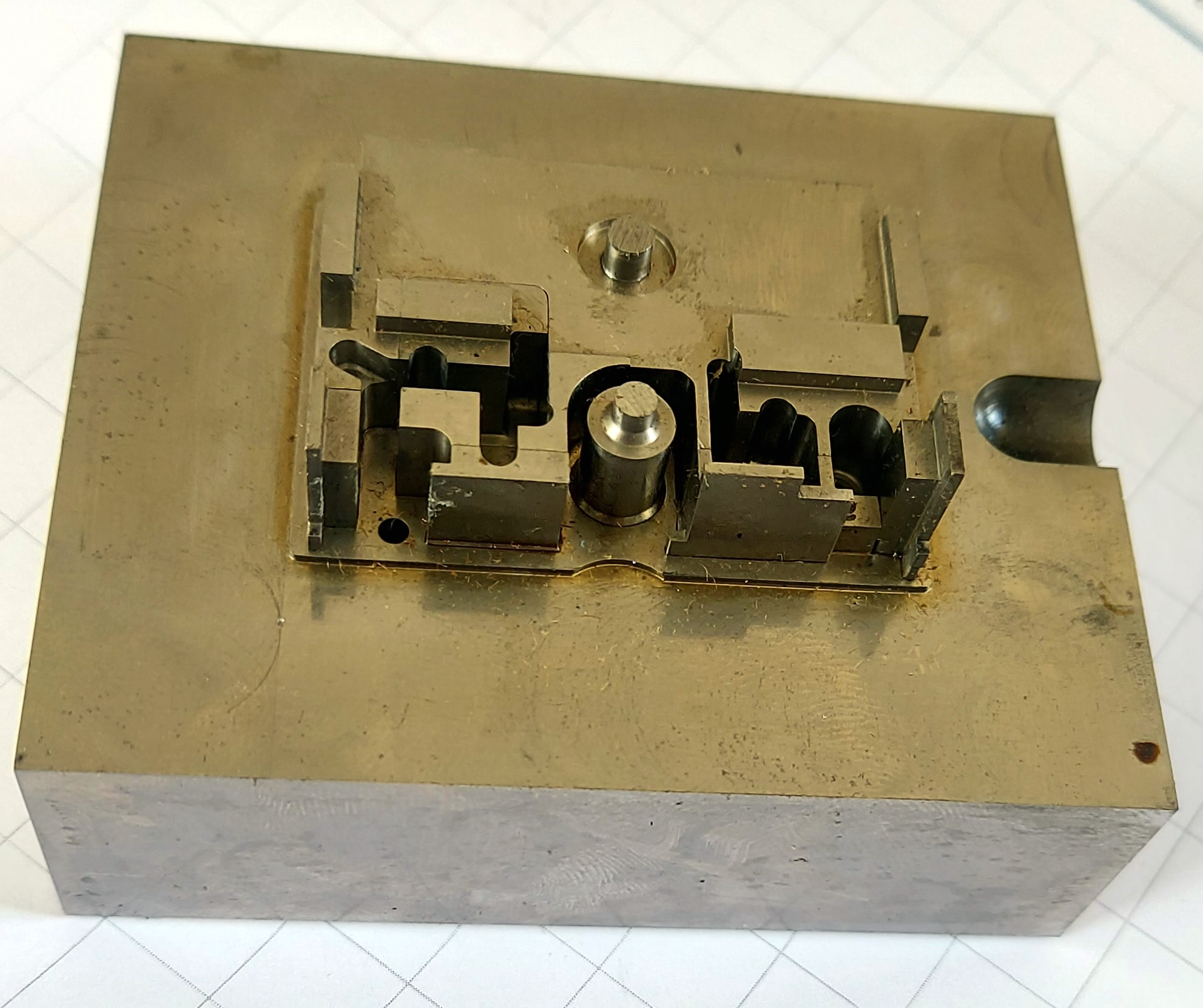

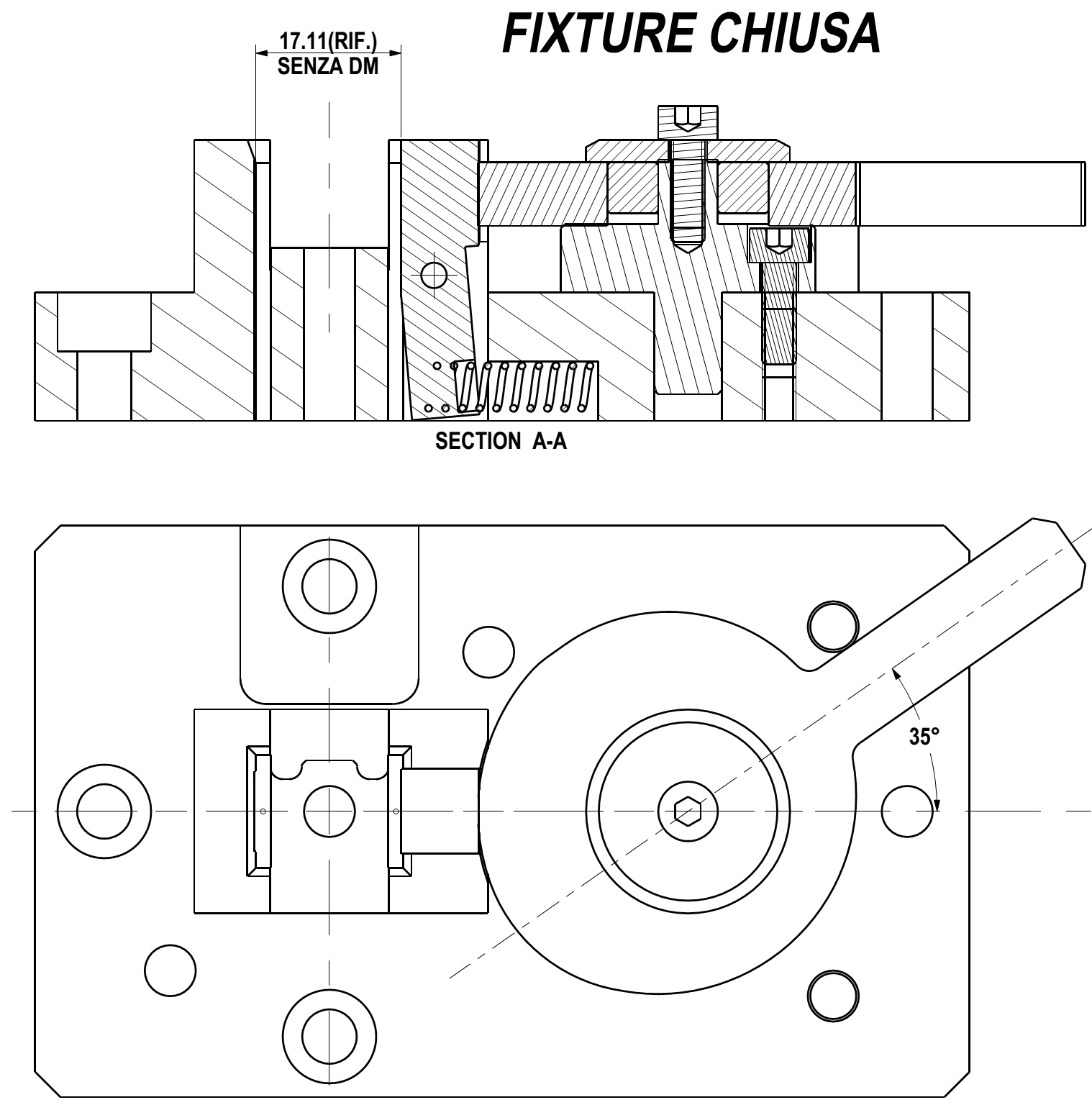

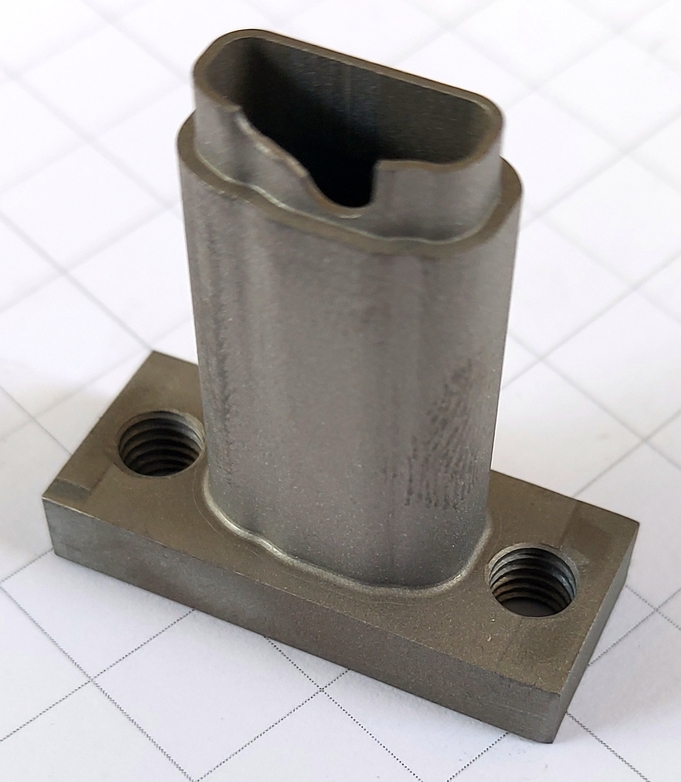

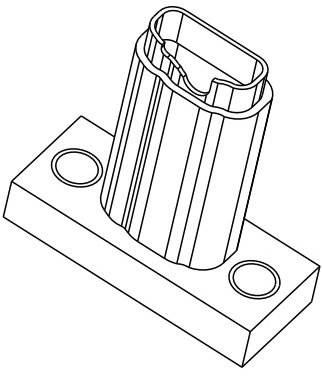

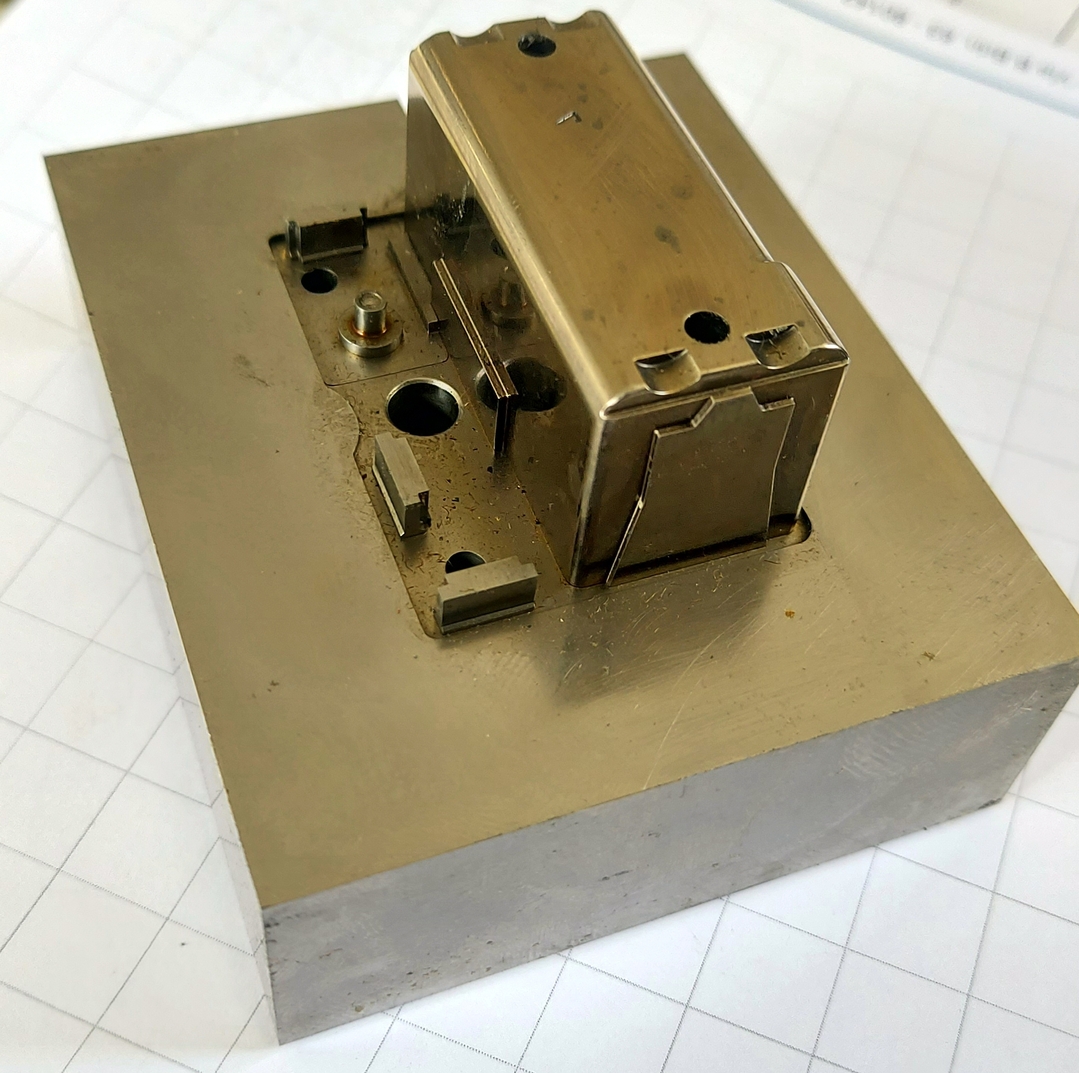

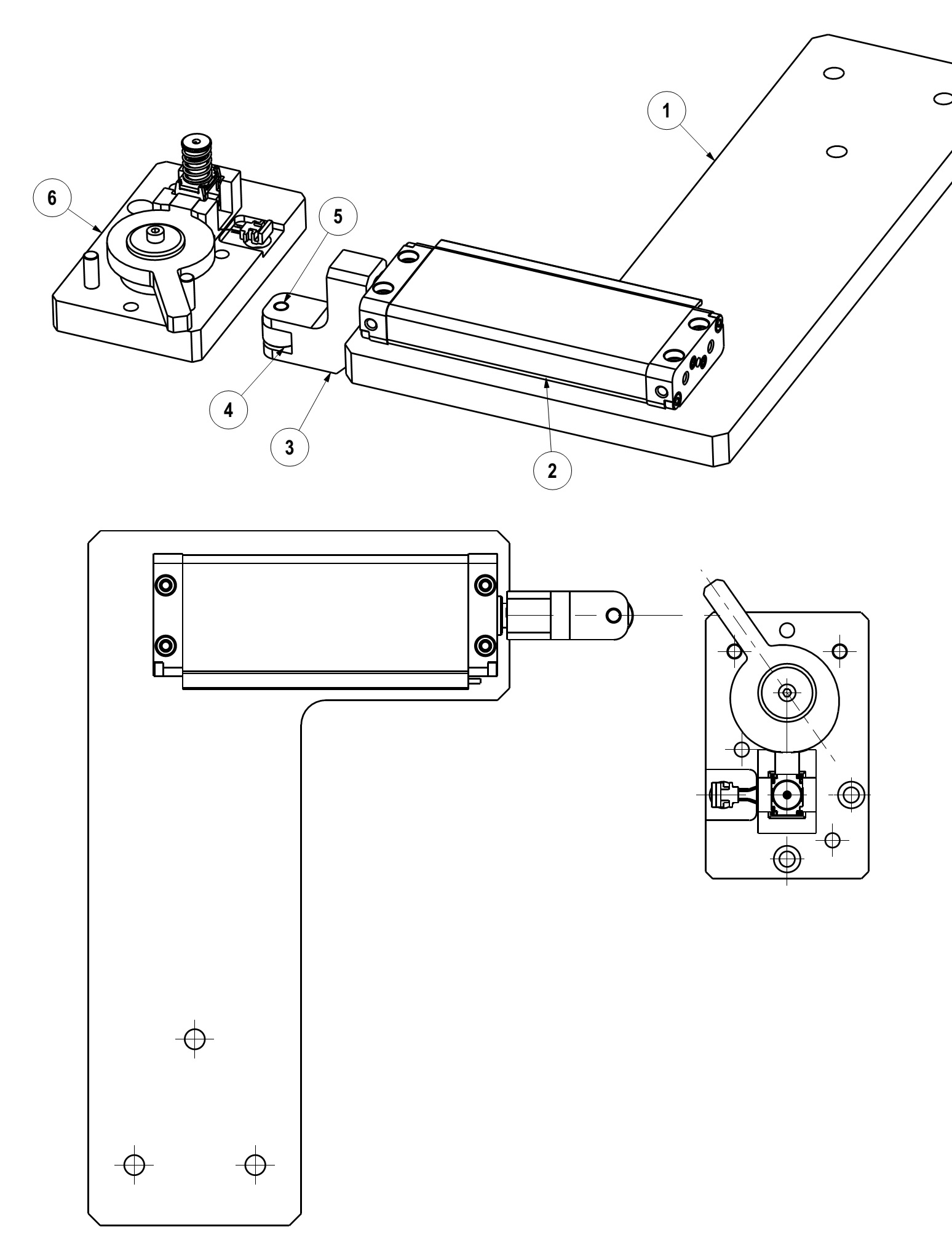

Progettazione e costruzione di portapezzi autocentranti  in acciaio temprato con parete laterale mobile per mezzo di una camma eccentrica azionata pneumaticamente. La parete mobile assicura la ripetibilità della quota e la possibilità di inserire allo stesso tempo il pezzo nella fixture.
Le fixture sono state montate su una macchina automatica esistente.
COSTRUZIONE FIXTURE AUTOCENTRANTI

Tecnologie

Lavorazione elettroerosione a filo, lavorazione fresatrice cnc, attuatori pneumatici con guide a ricircolo di sfere.

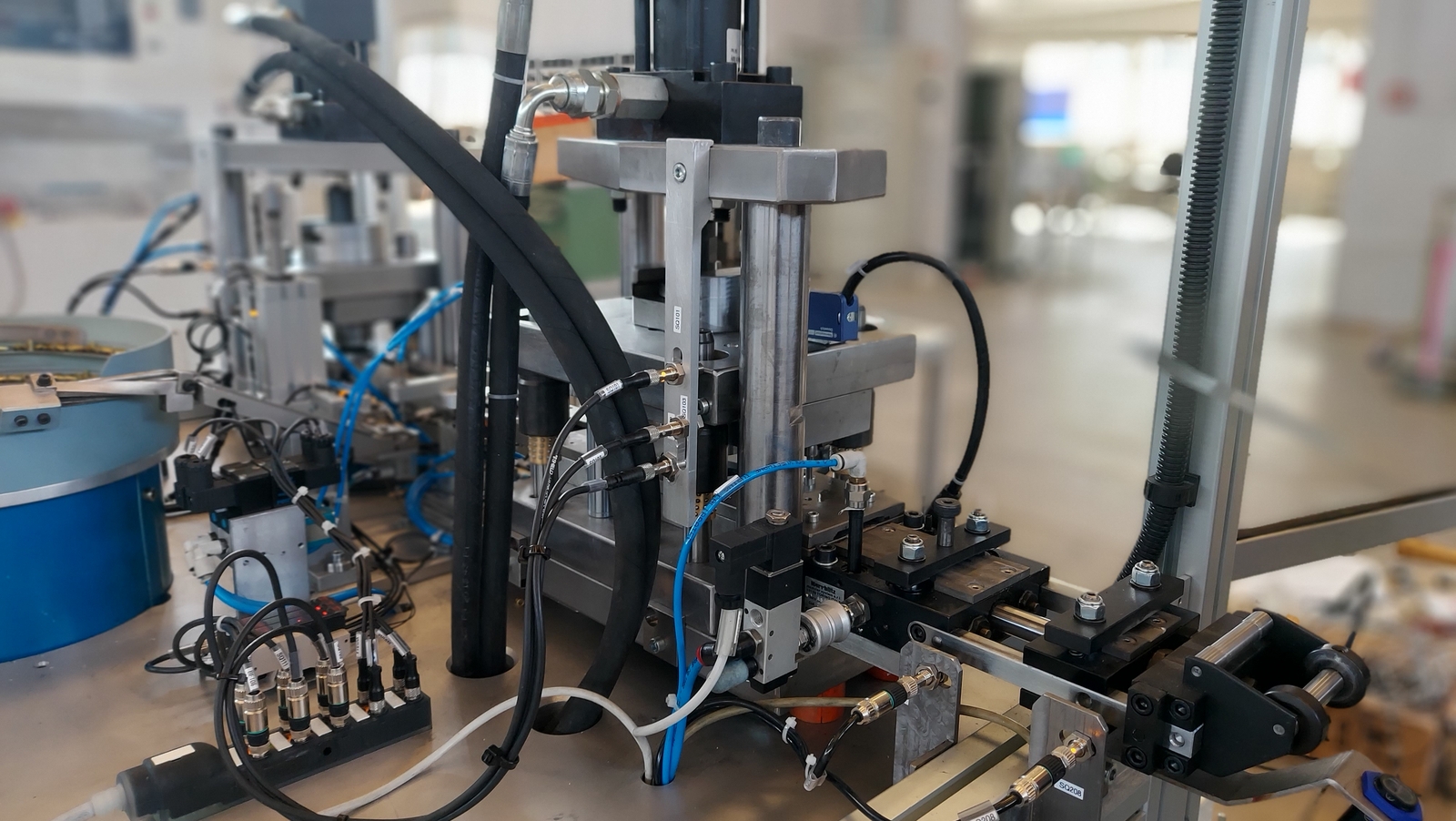

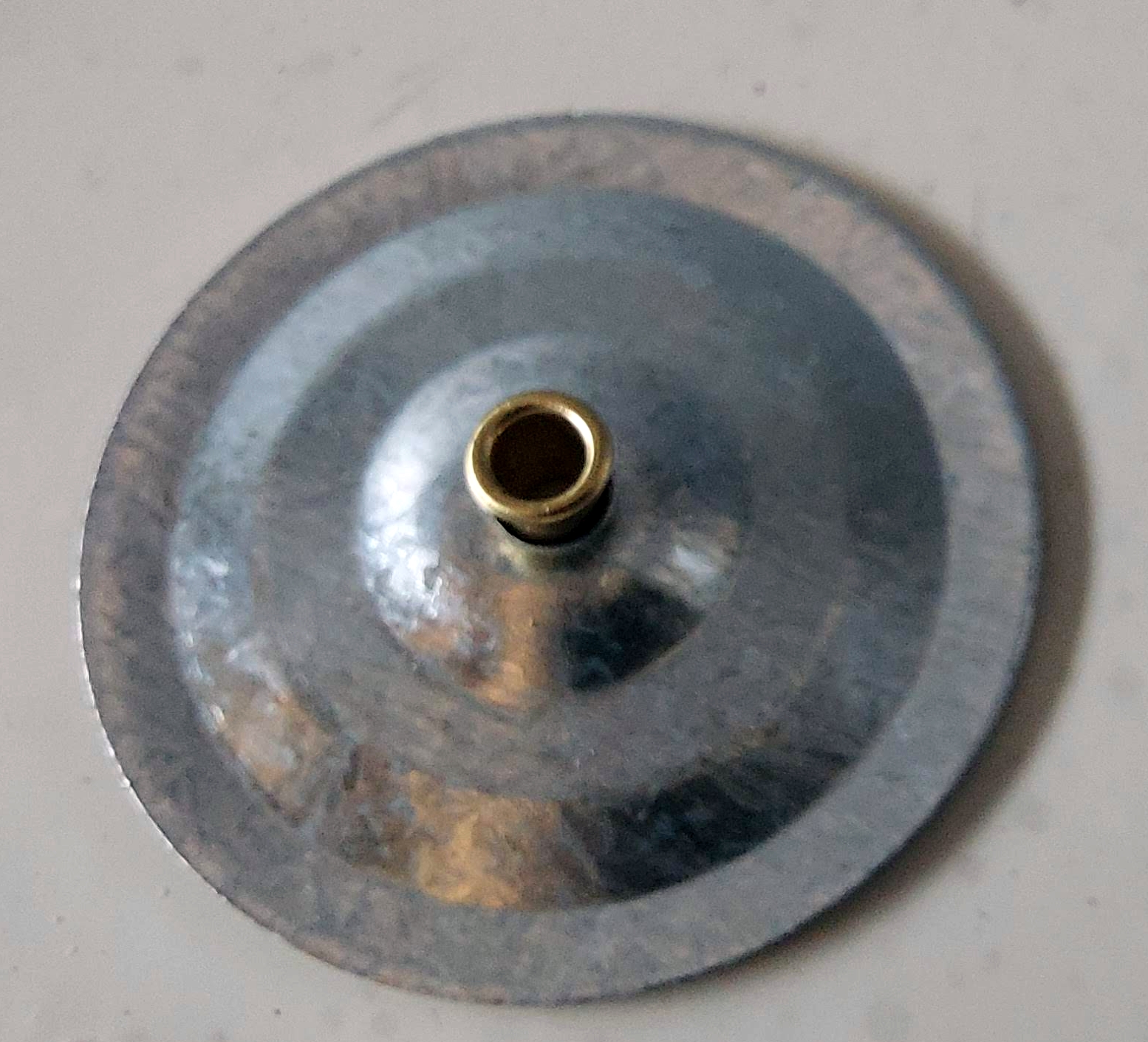

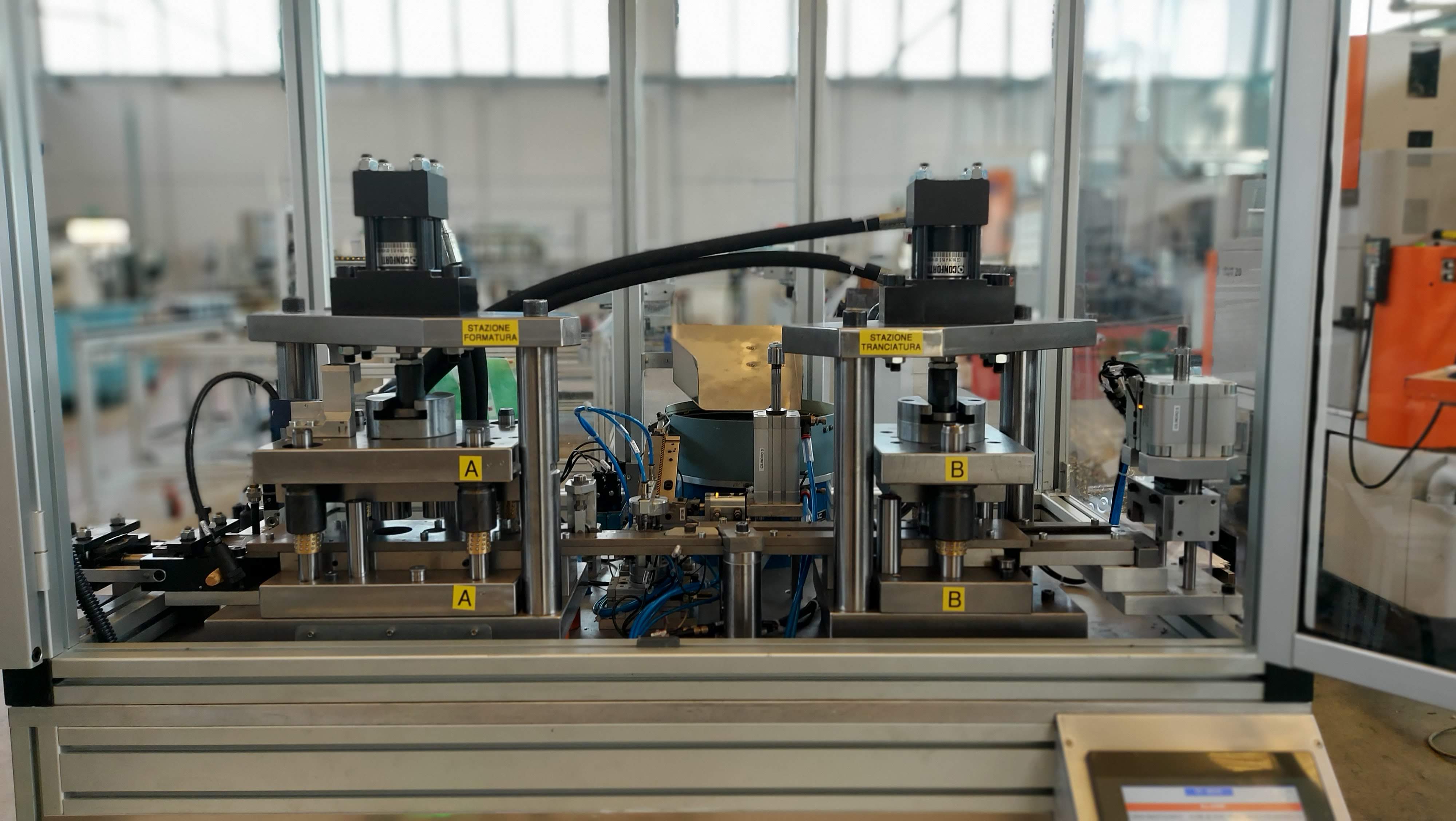

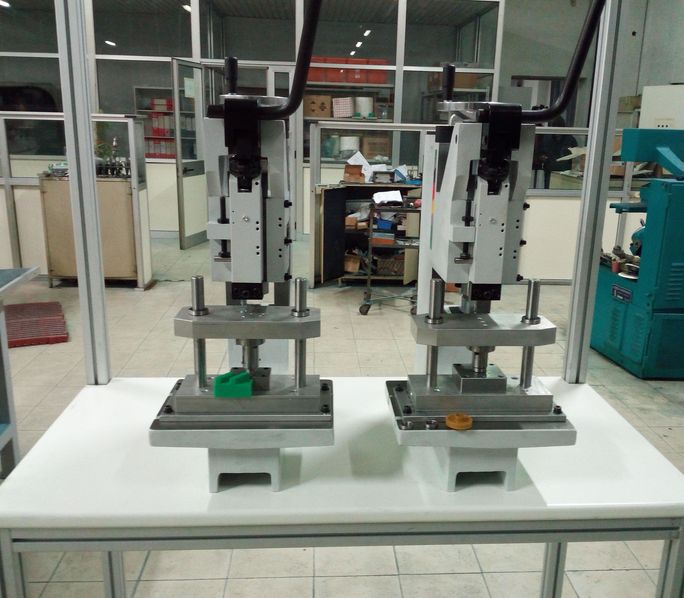

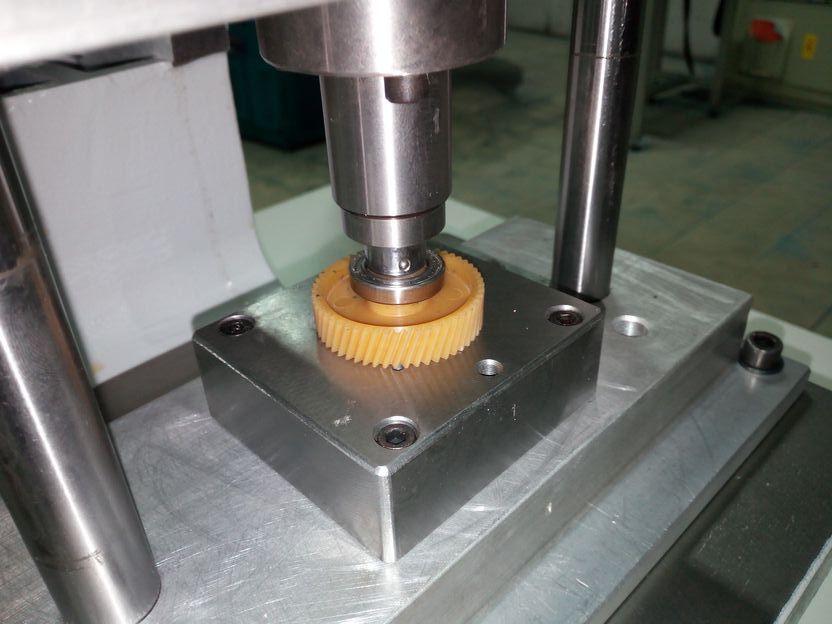

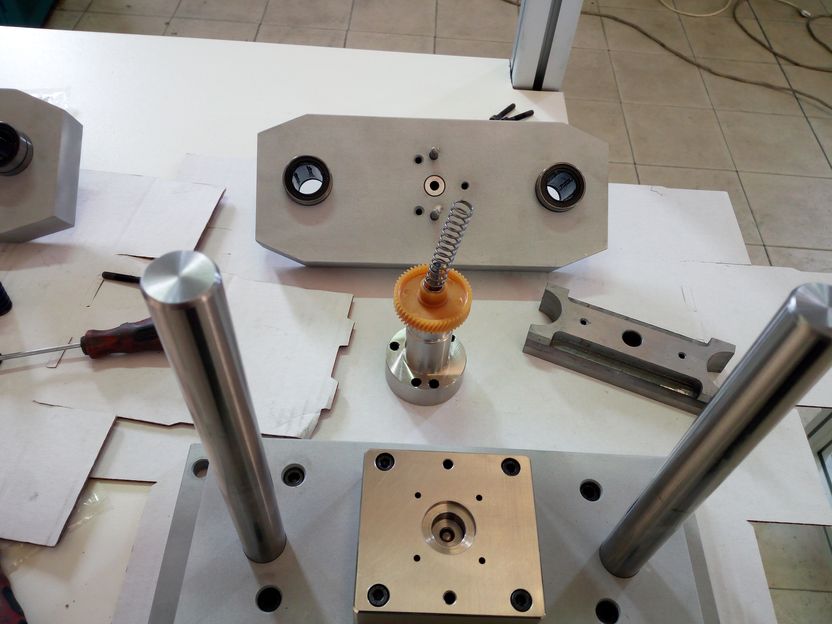

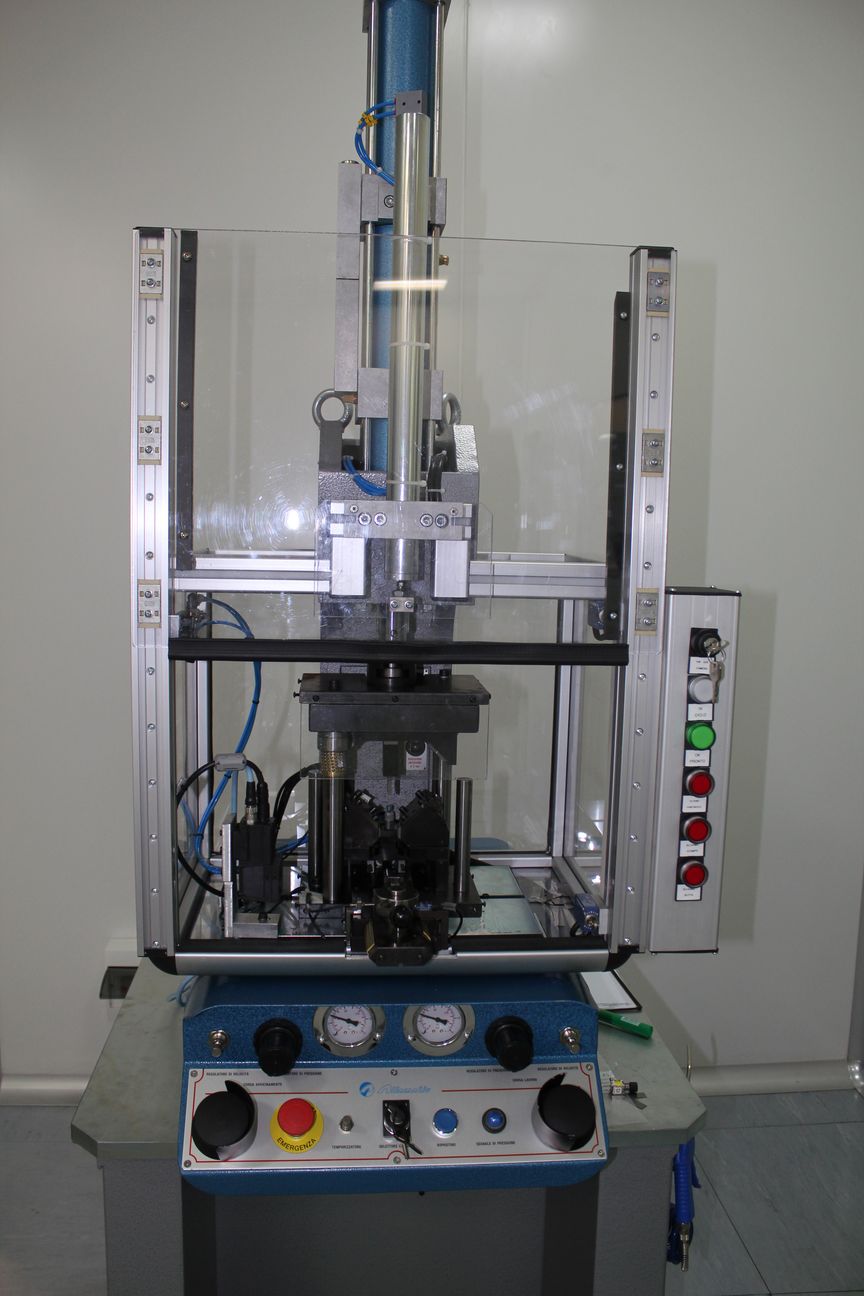

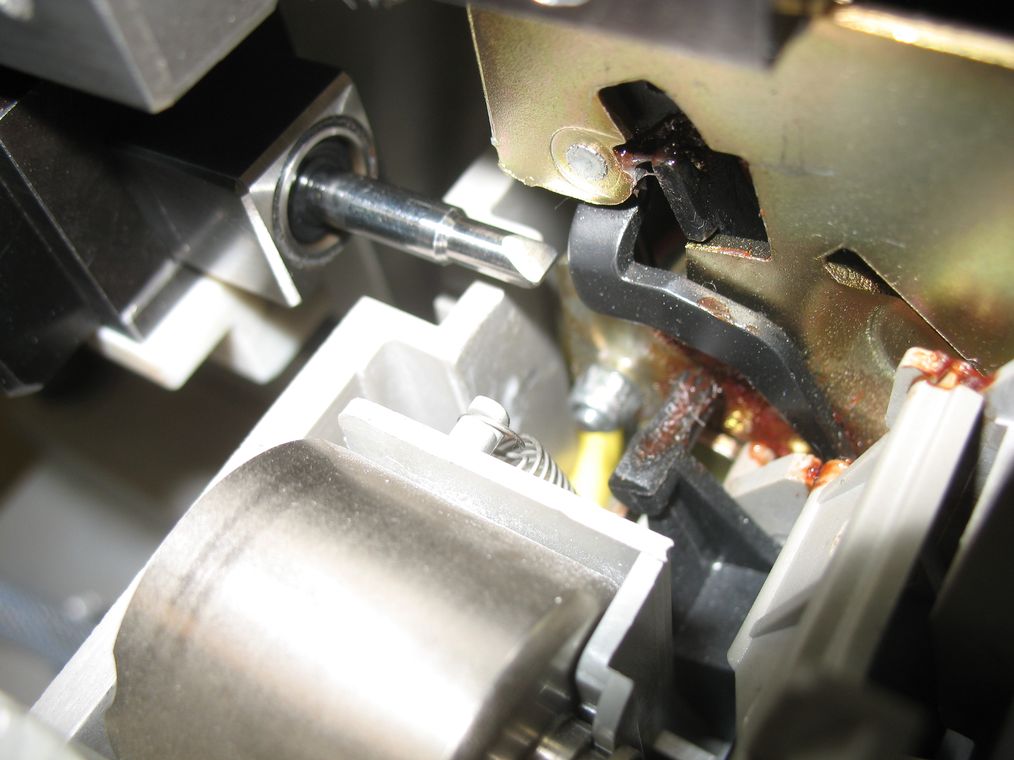

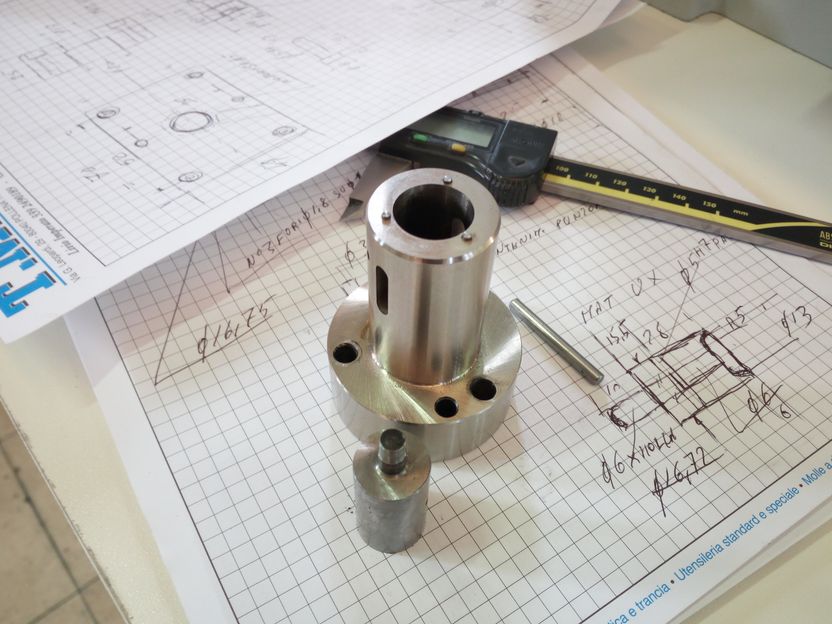

Progettazione e costruzione di attrezzi di montaggio componenti meccanici mediante piantaggio e cianfrinatura.

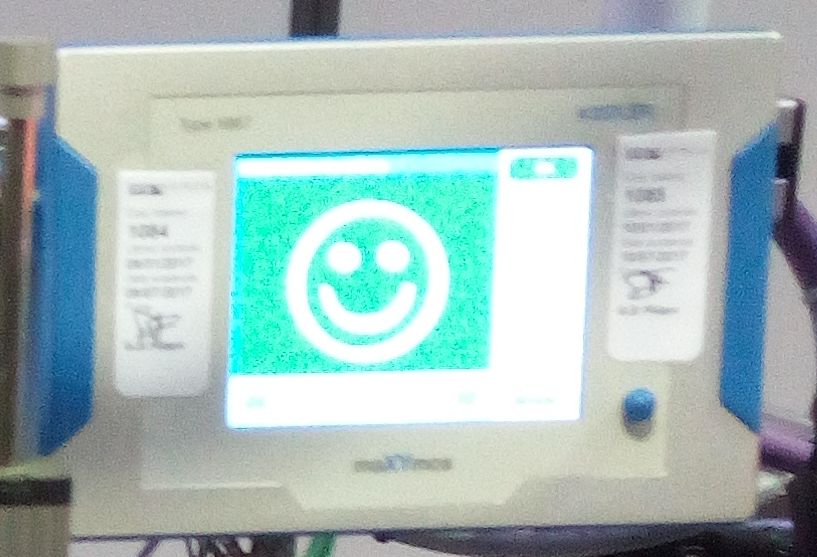

Sistema di controllo mediante misura della curva forza/spostamento (F/D) marca Kistler.

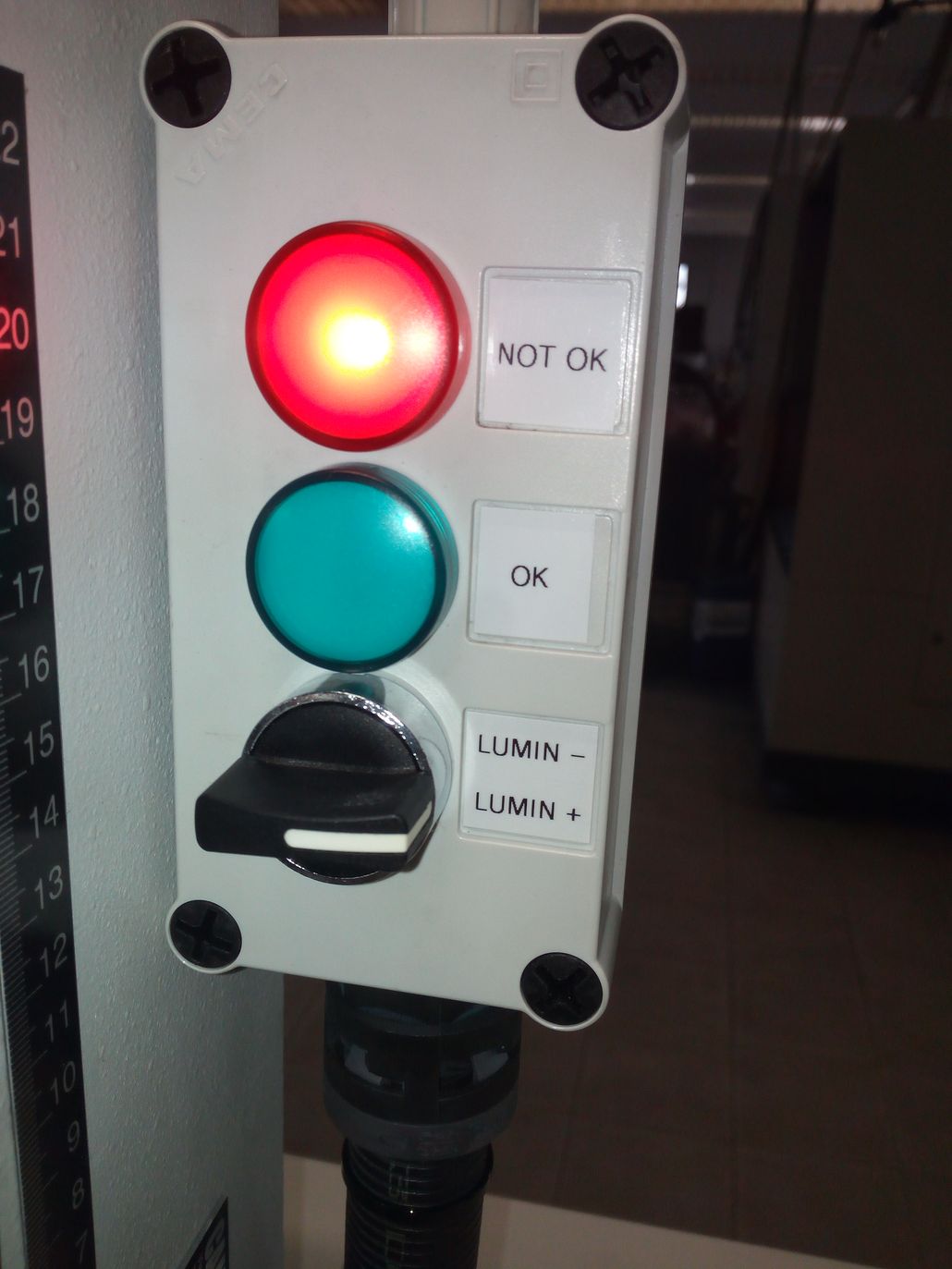

Esito dell'operazione segnalato mediante lampada bicolore. Illuminazione led 24Vdc.
Movimentazione a ricircolo di sfere.
ATTREZZI PIANTAGGIO E CONTROLLO

Tecnologie

Lavorazione elettroerosione a filo, lavorazione fresatrice cnc, attuatori pneumatici con guide a ricircolo di sfere.

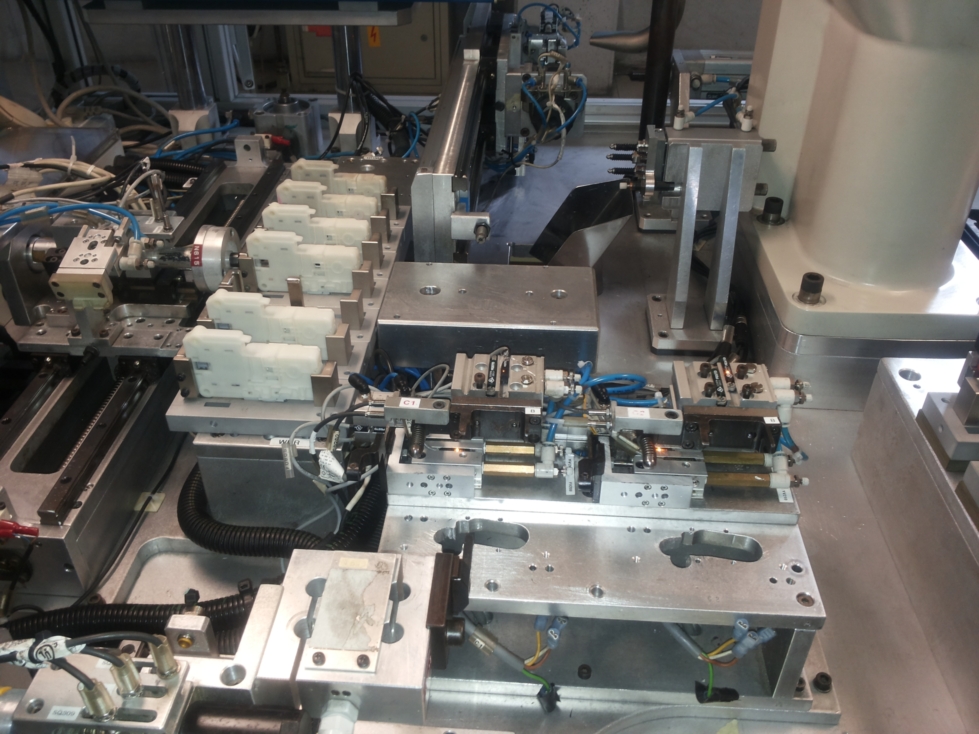

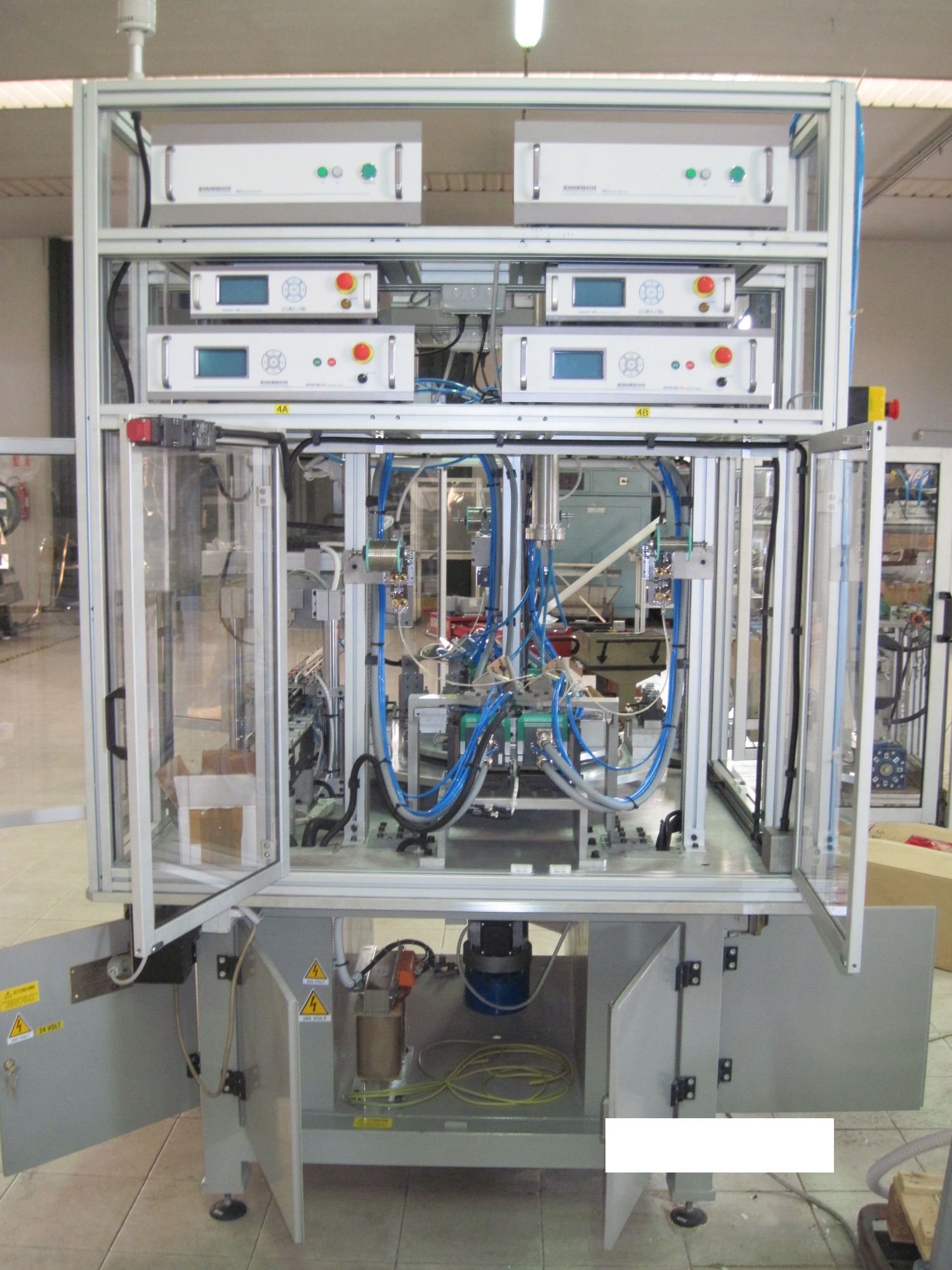

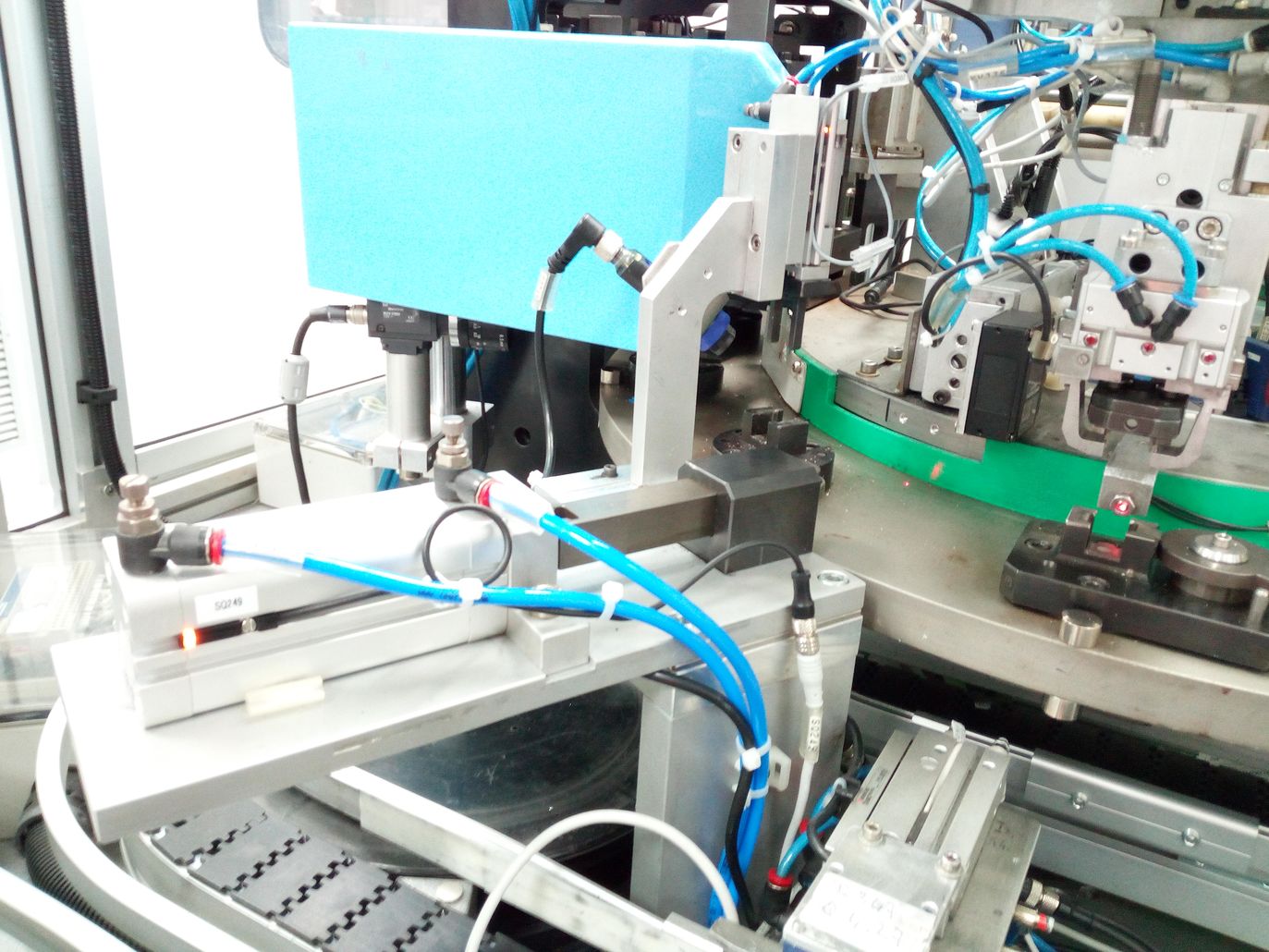

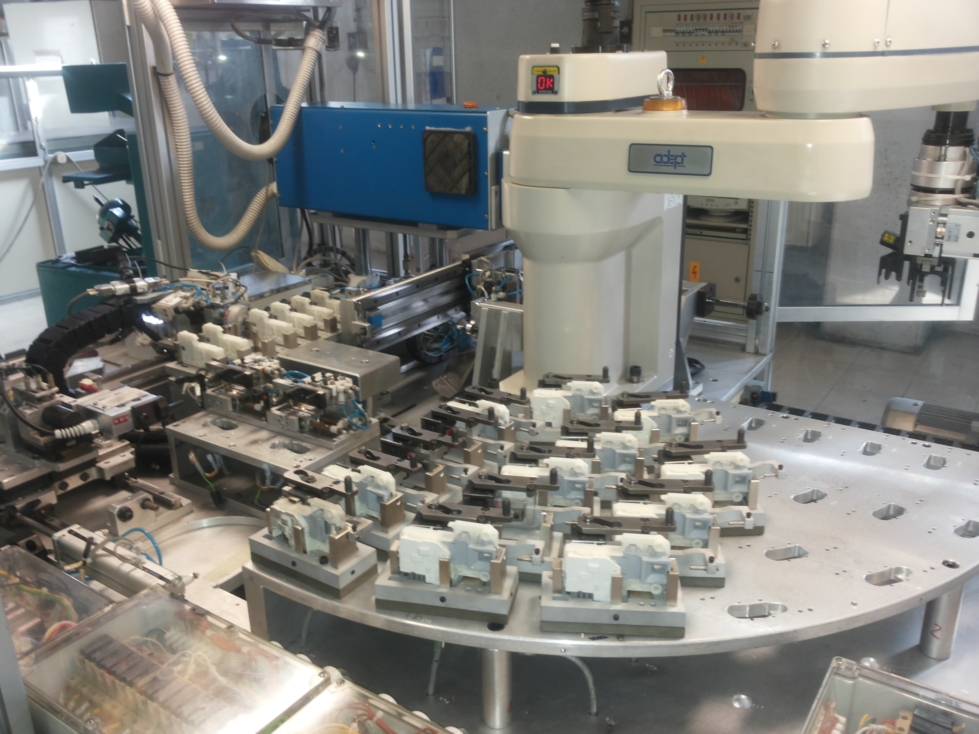

Macchina di collaudo bloccoporta per lavatrici.

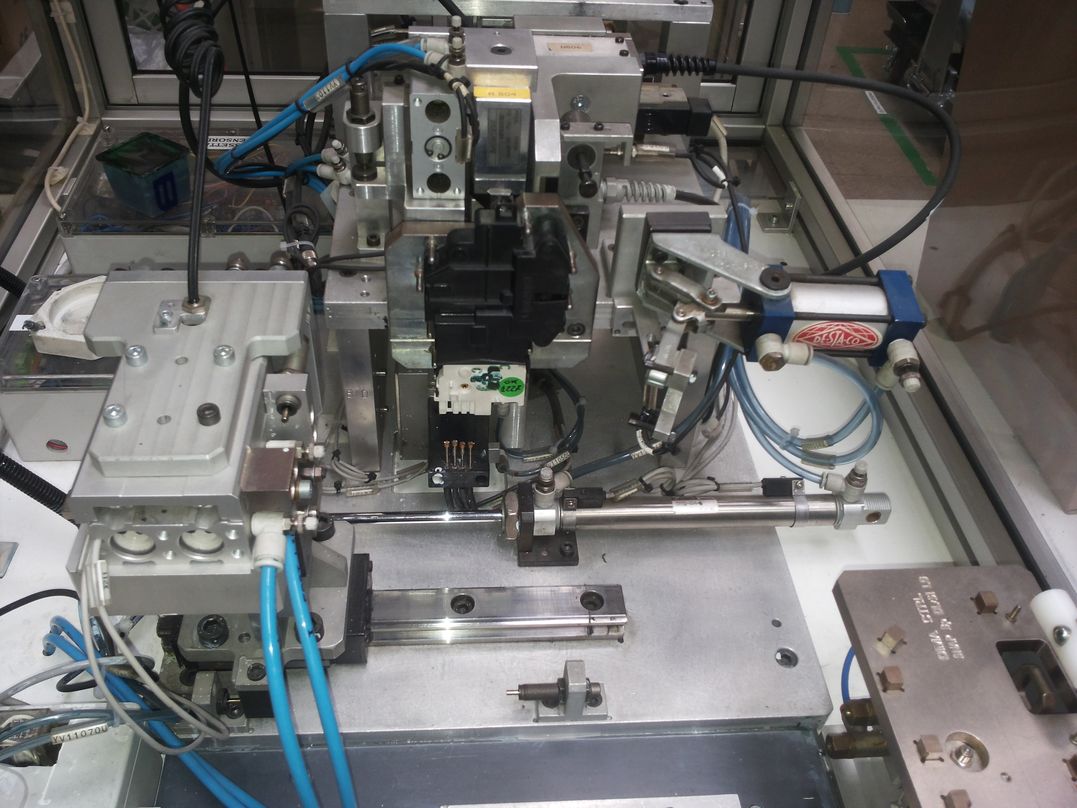

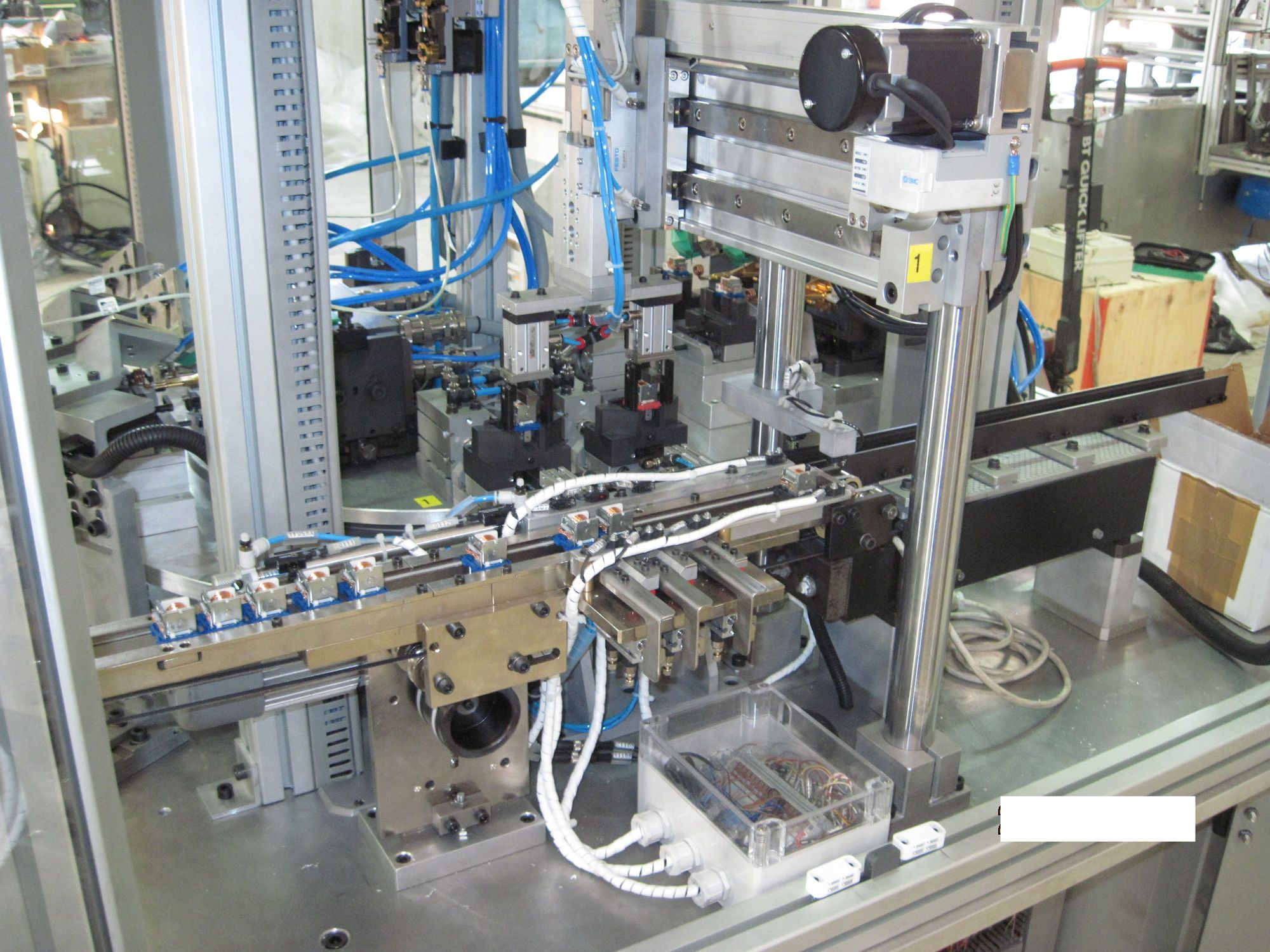

Test eseguiti: misura time-check, controllo snap, controllo tenuta meccanica con cella di carico, controllo scorrimento con cella di carico e brushless, controllo planarità con LVDT, marcatura laser pezzi conformi.
Movimentazione: robot scara ADEPT e pinze pneumatiche autocentranti.
Assieme

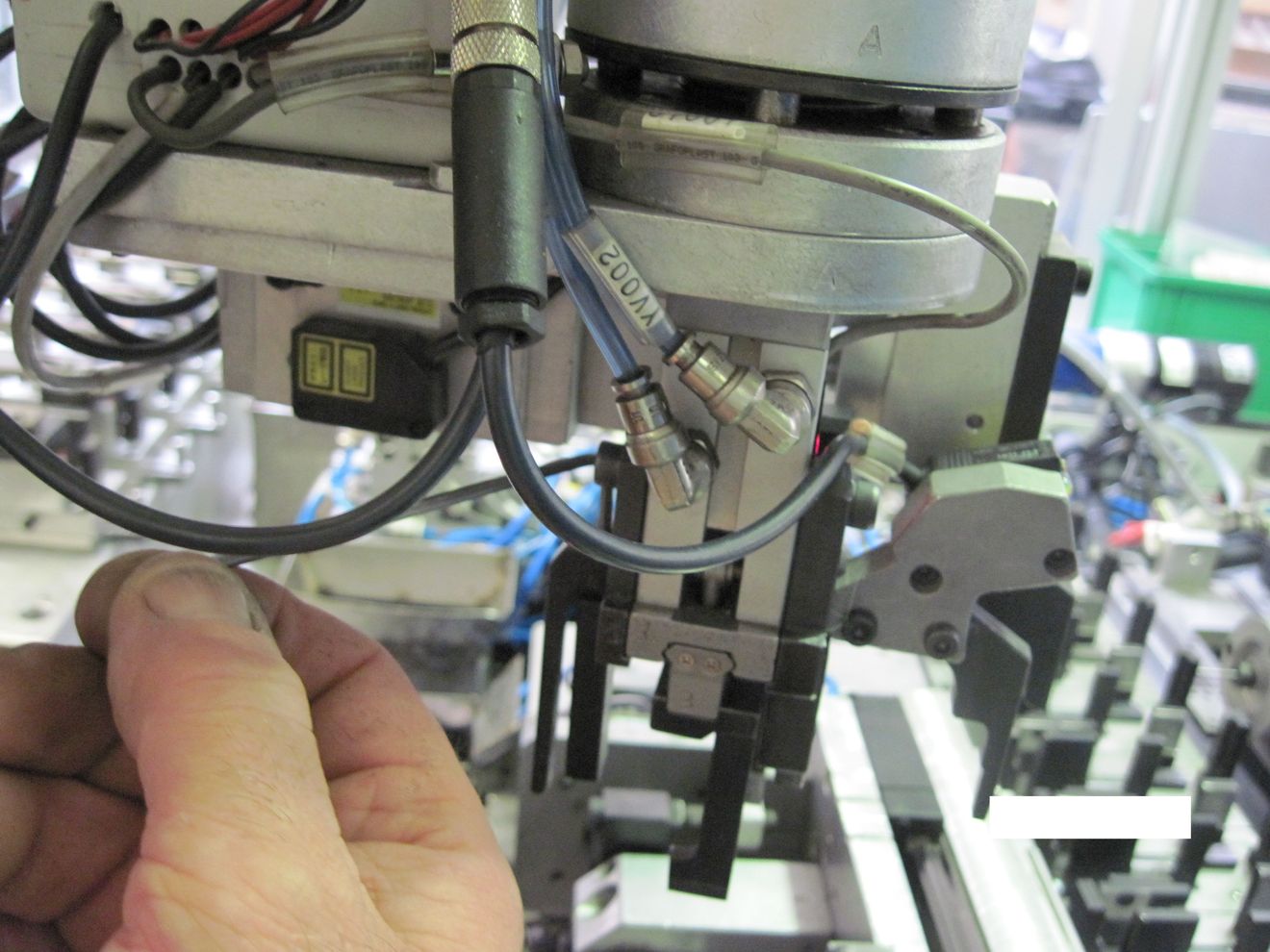

Pinza robot

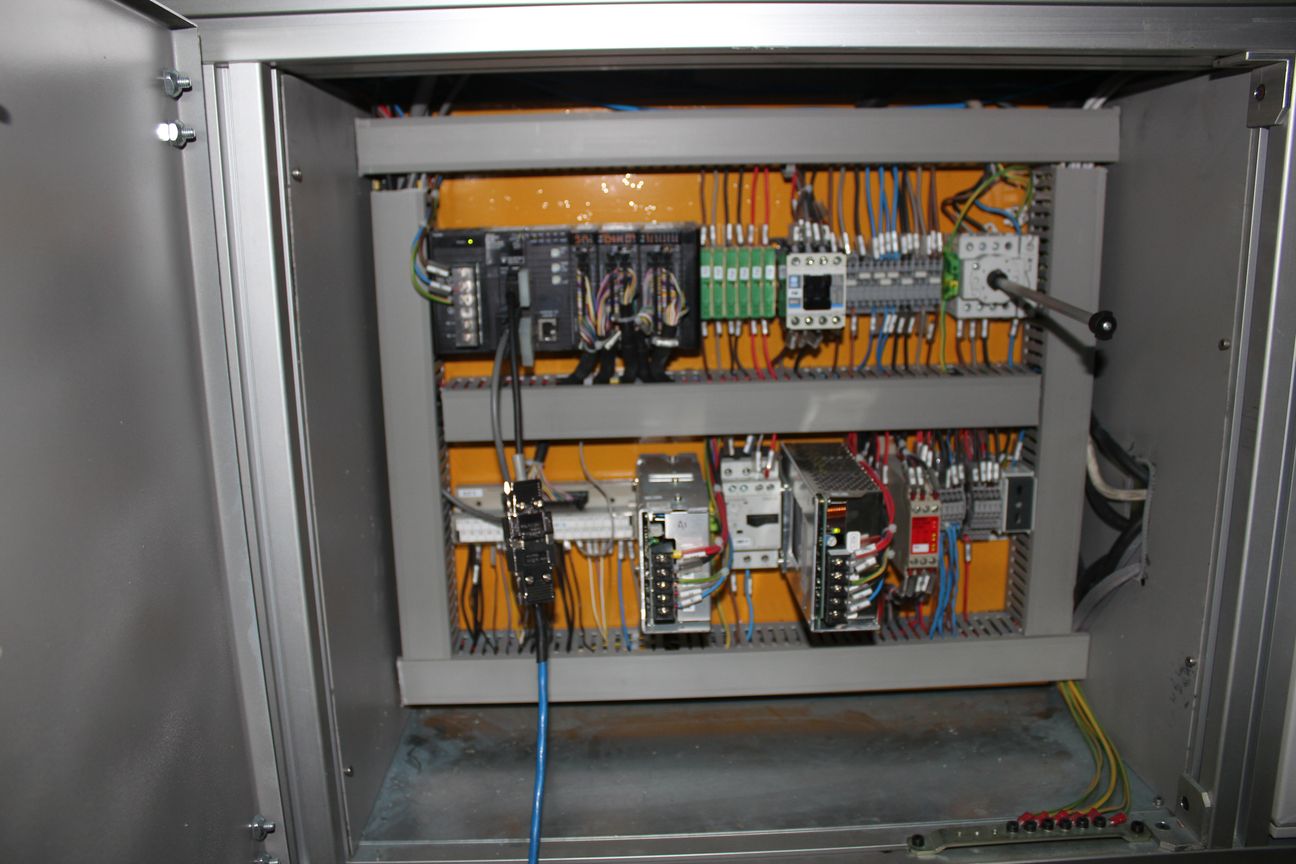

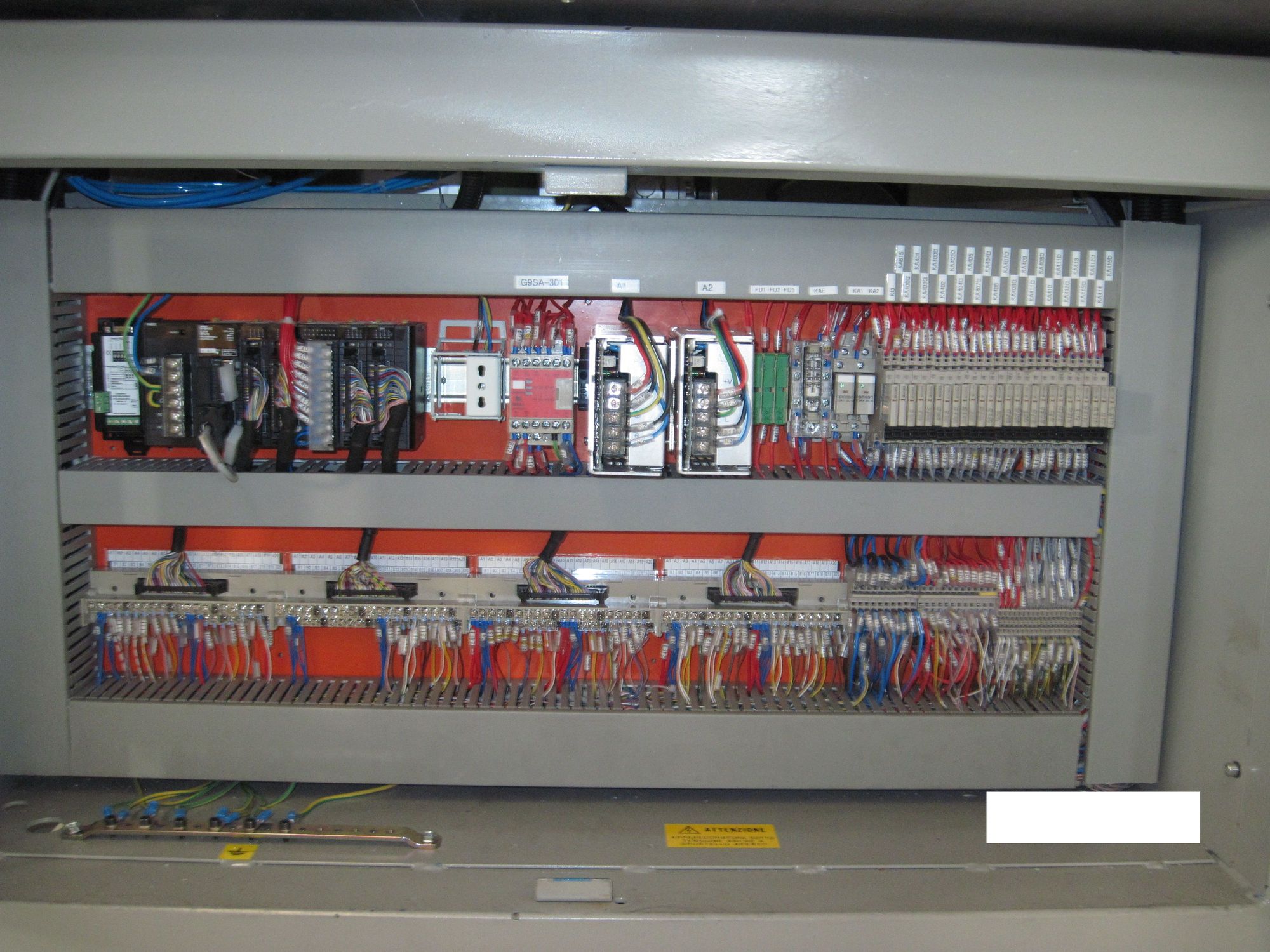

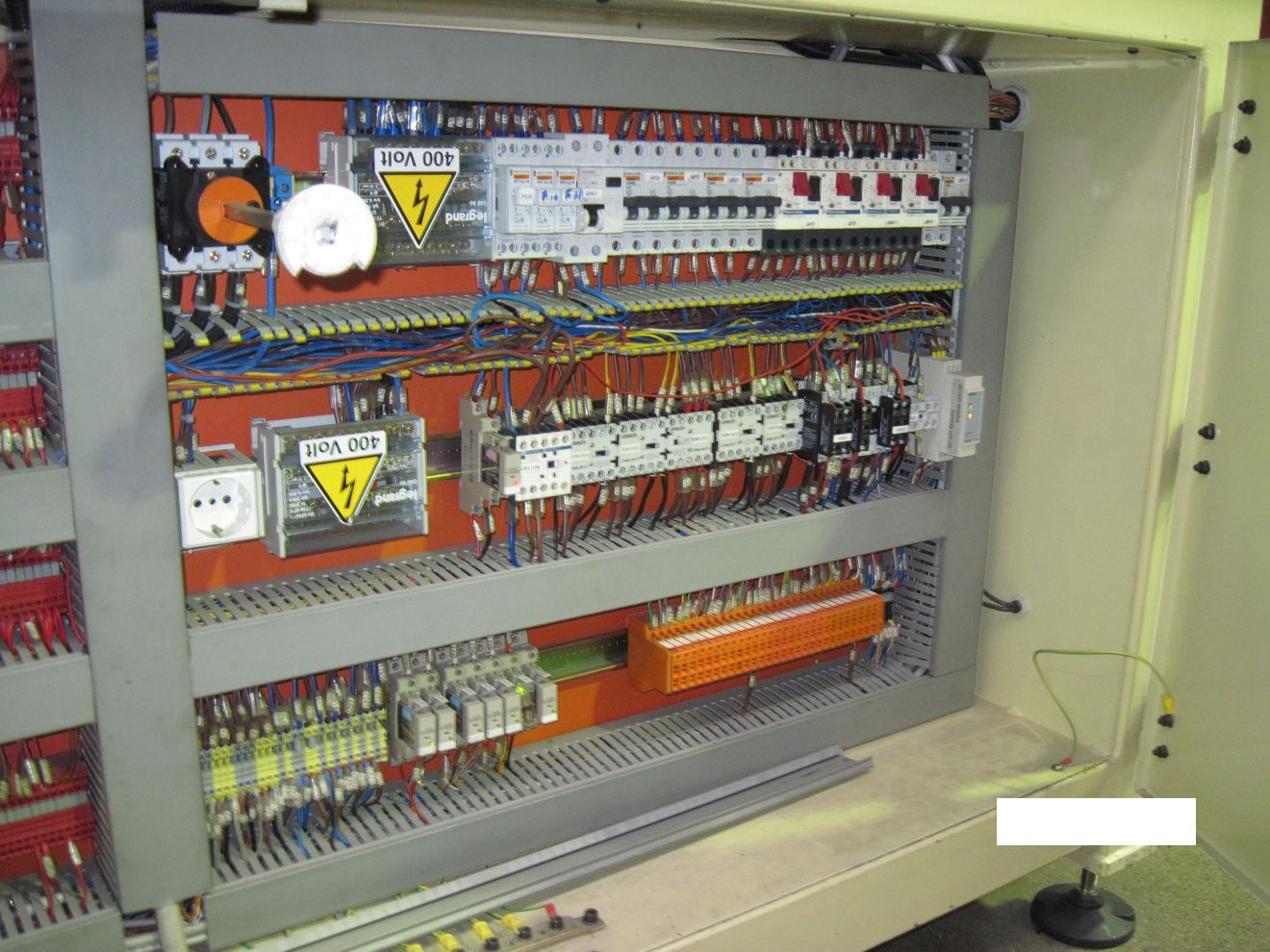

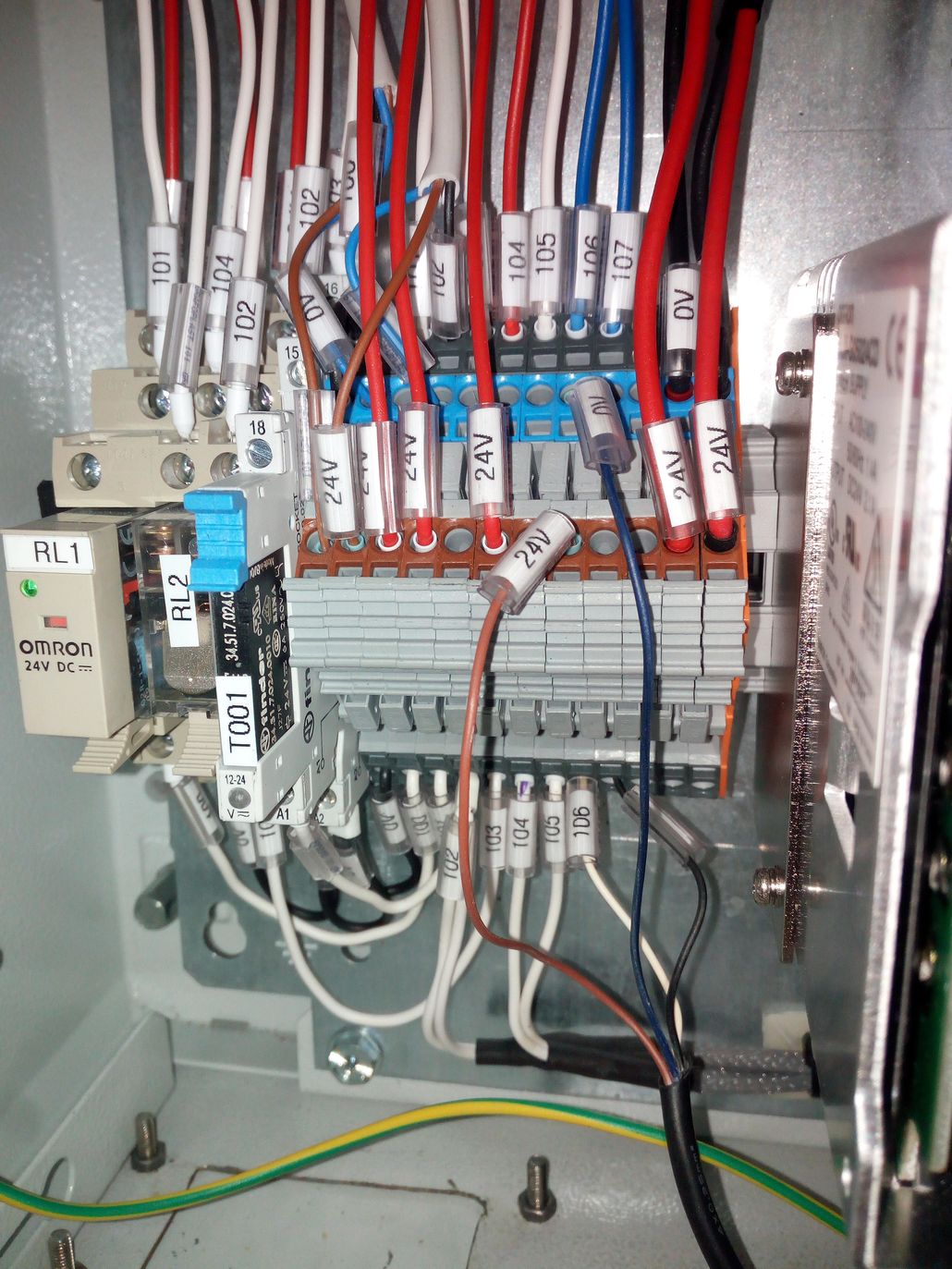

Quadro elettrico
Stazione controllo scorrimento
Stazione controllo tenuta

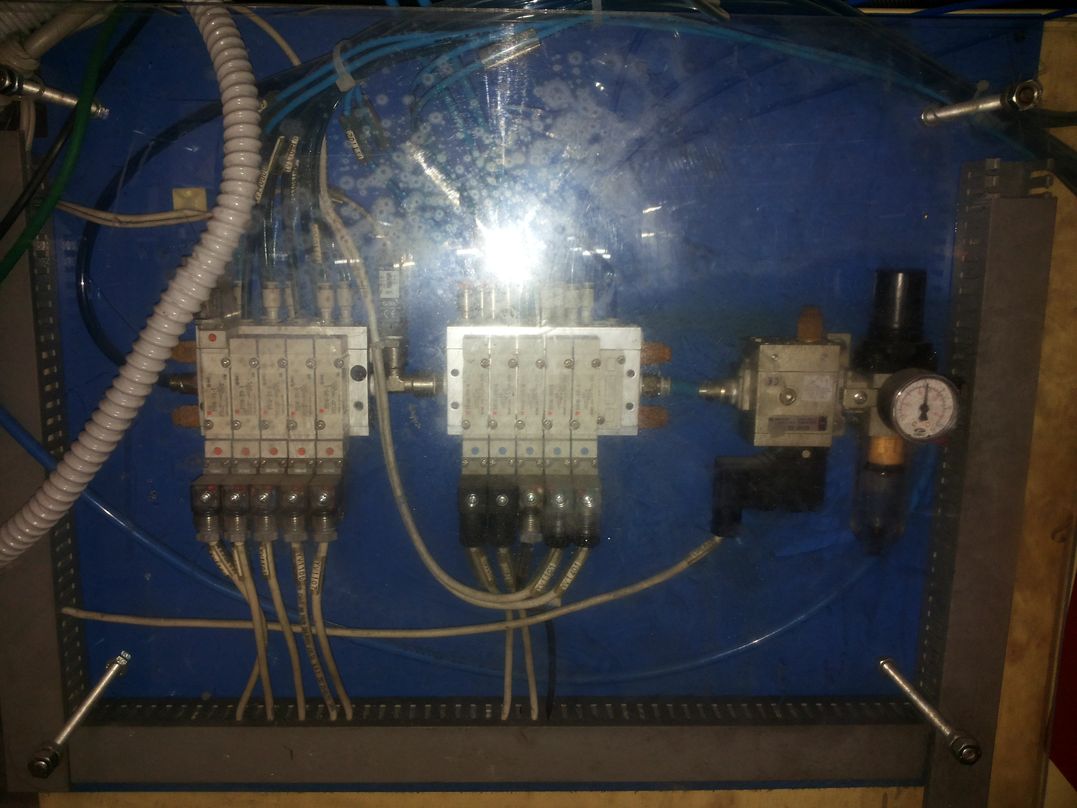

Quadro pneumatico
MACCHINA DI COLLAUDO BLOCCOPORTA

Tecnologie

Robot Scara, Marcatura Laser, LVDT, brushless, movimenti a ricircolo di sfere, PLC, celle di carico.

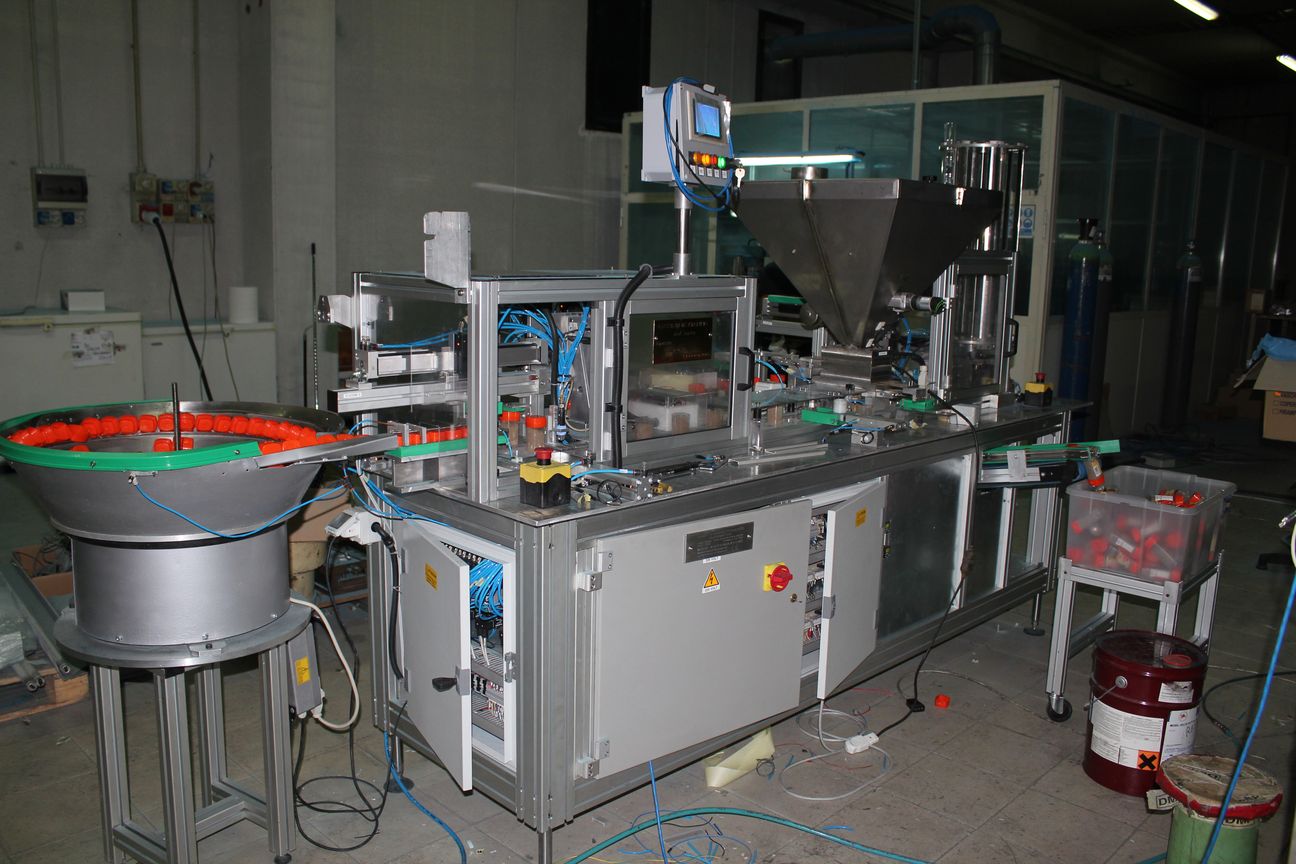

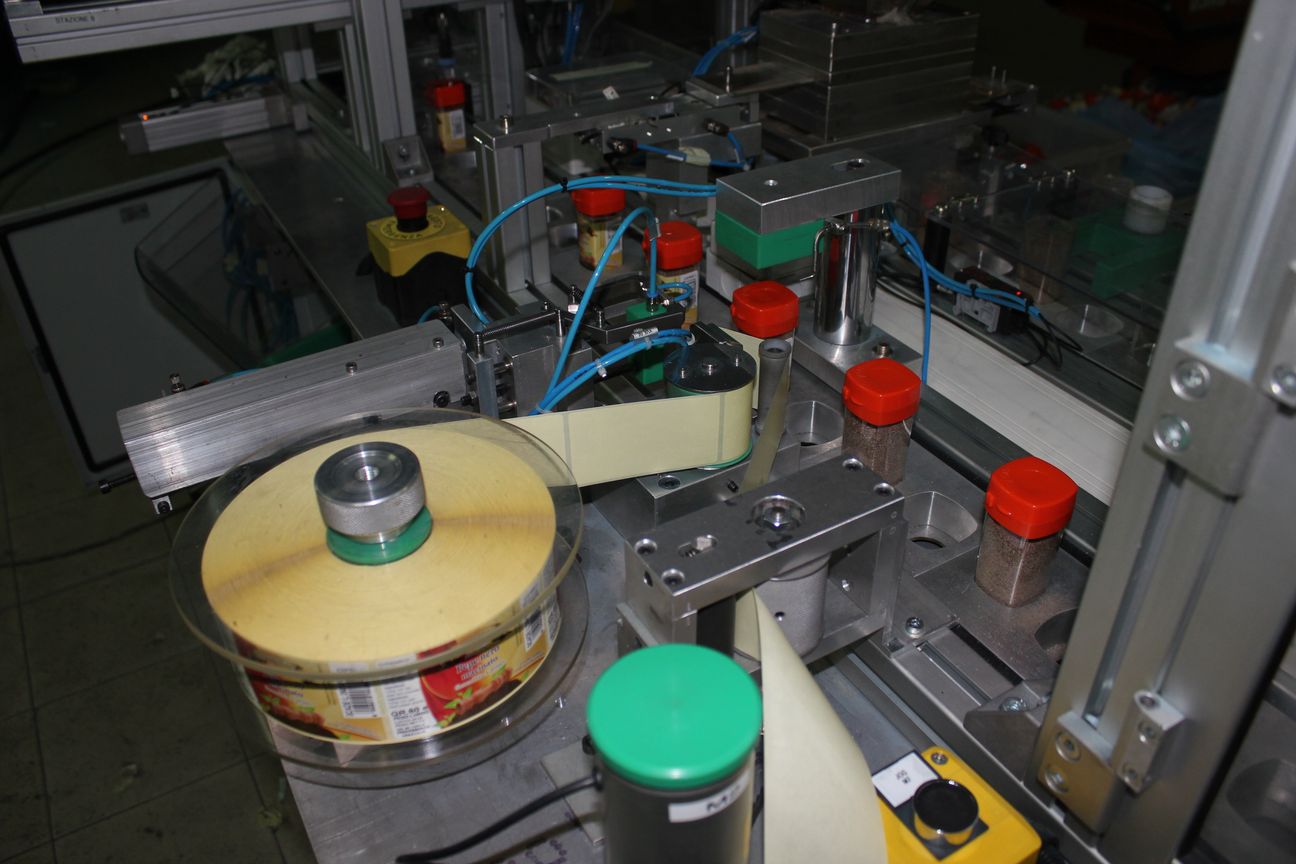

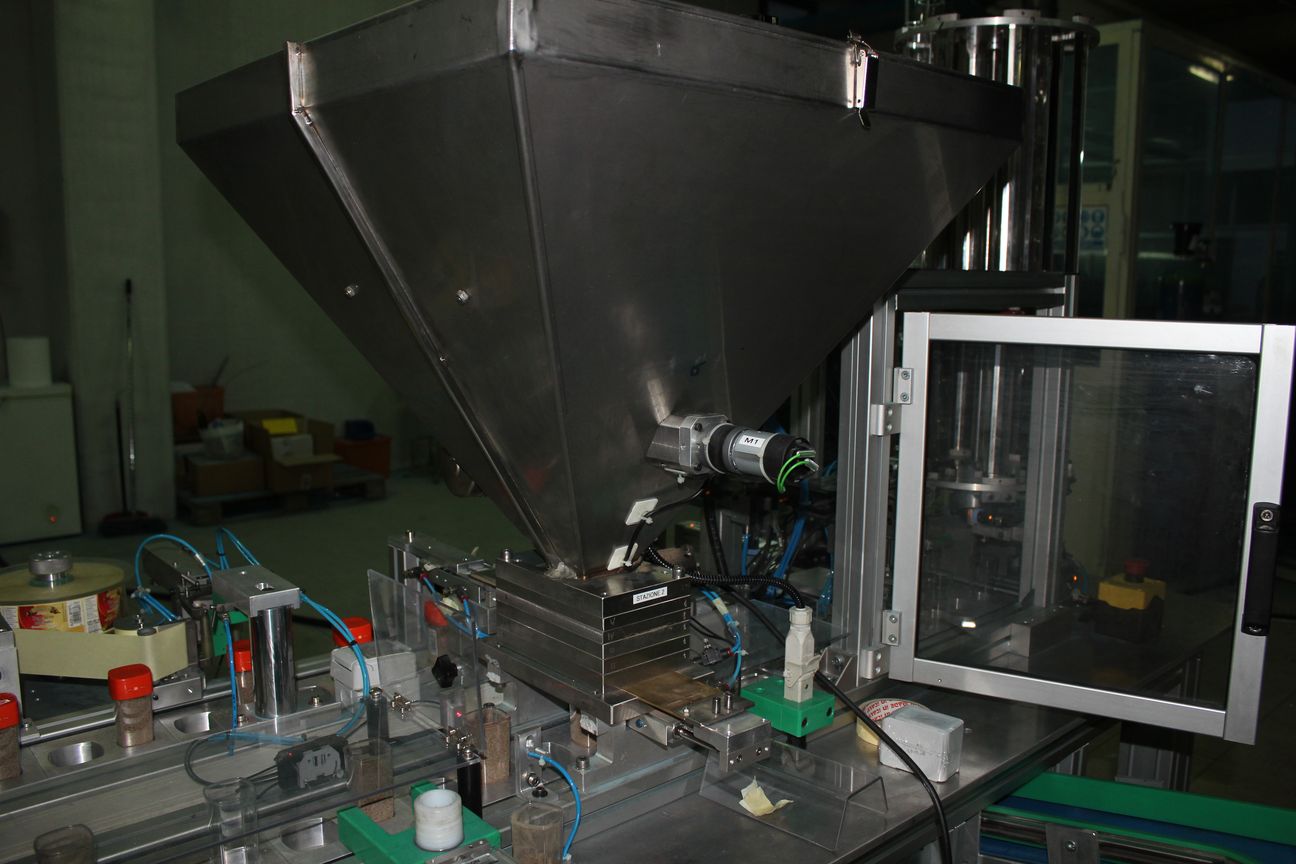

Macchina automatica per il riempimento dei vasetti per gli aromi alimentari. Il sistema dosa in automatico la quantità di prodotto, chiude il vasetto, etichetta il vasetto e lo scarica su nastro trasportatore.
Alimentazione particolari mediante vibratore circolare. Interfaccia touch-screen.
Assieme
Stazione etichettatrice

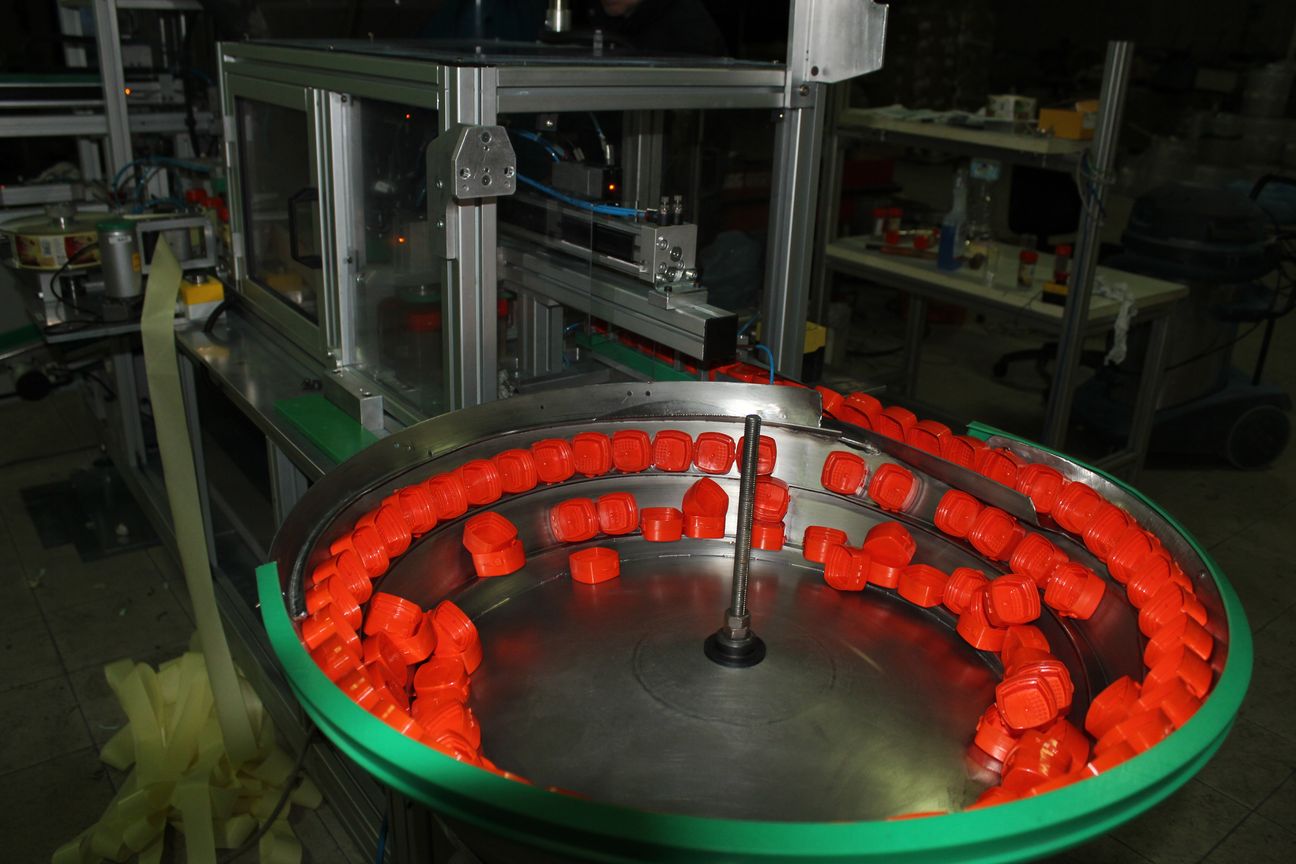

Vibratore circolare tappi

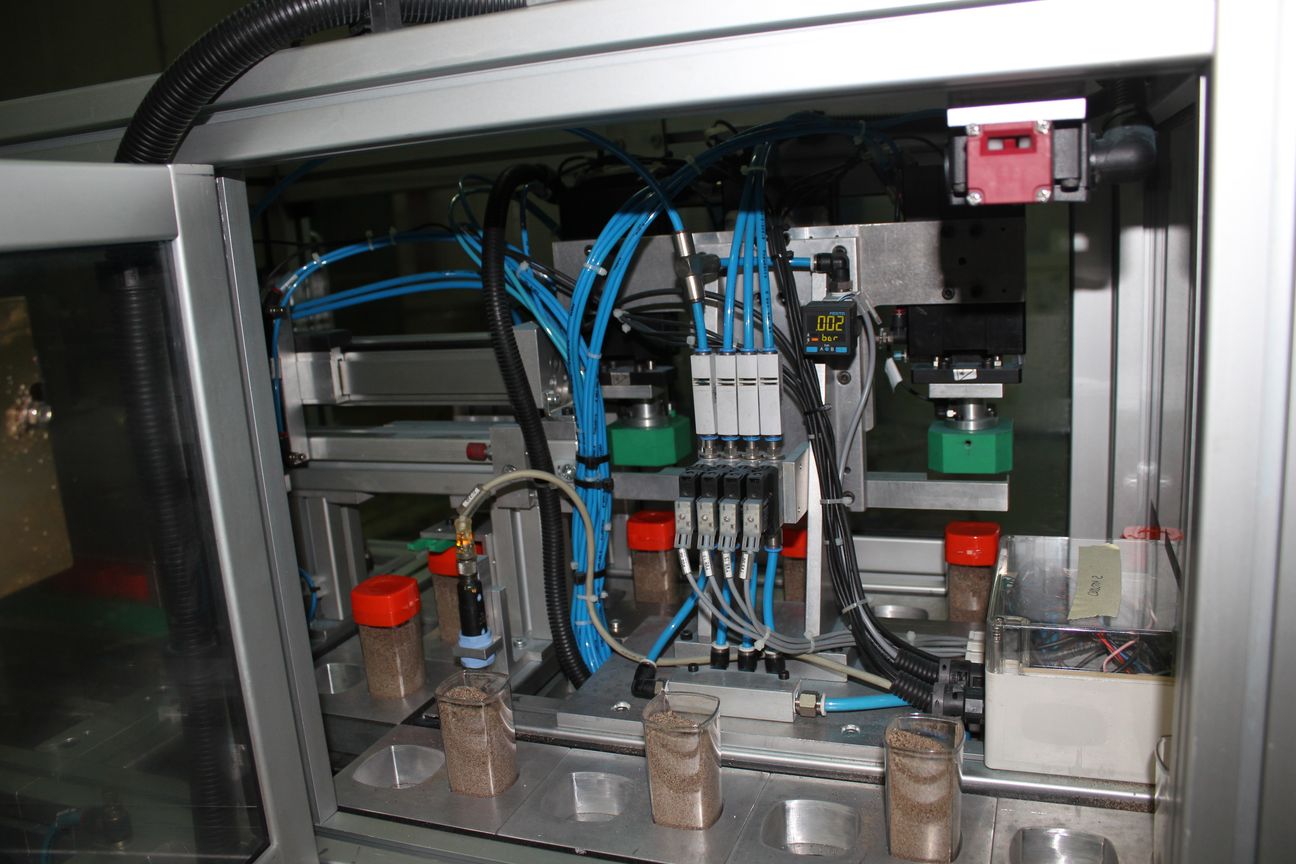

Stazione dosatura
Quadro elettrico
Stazione rotazione
MACCHINA RIEMPIMENTO VASETTI AROMI

Tecnologie

PLC, cilindri pneumatici, vibratore circolare, dosatura volumetrica, asse pneumatico, HMI touch-screen.

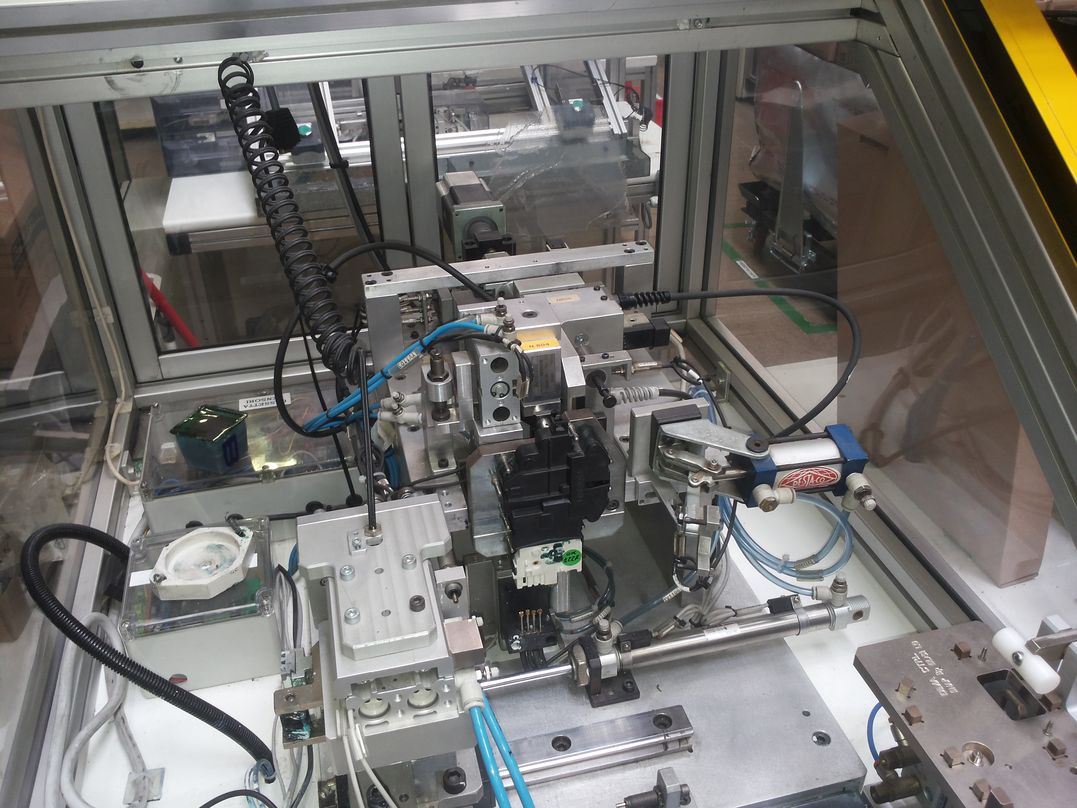

Banco di collaudo per bloccoporta.
Controlli effettuati: snap meccanico, tenuta perno, ciclaggio, marcatura mediante tampone.
Sicurezza operatore con barriere fotoelettriche.
Interfaccia operatore tipo touch screen.
BANCO DI COLLAUDO BLOCCOPORTA
Tecnologie

PLC, cilindri pneumatici, cella di carico, marcatura tampografica, barriere fotoelttriche, HMI touch-screen.

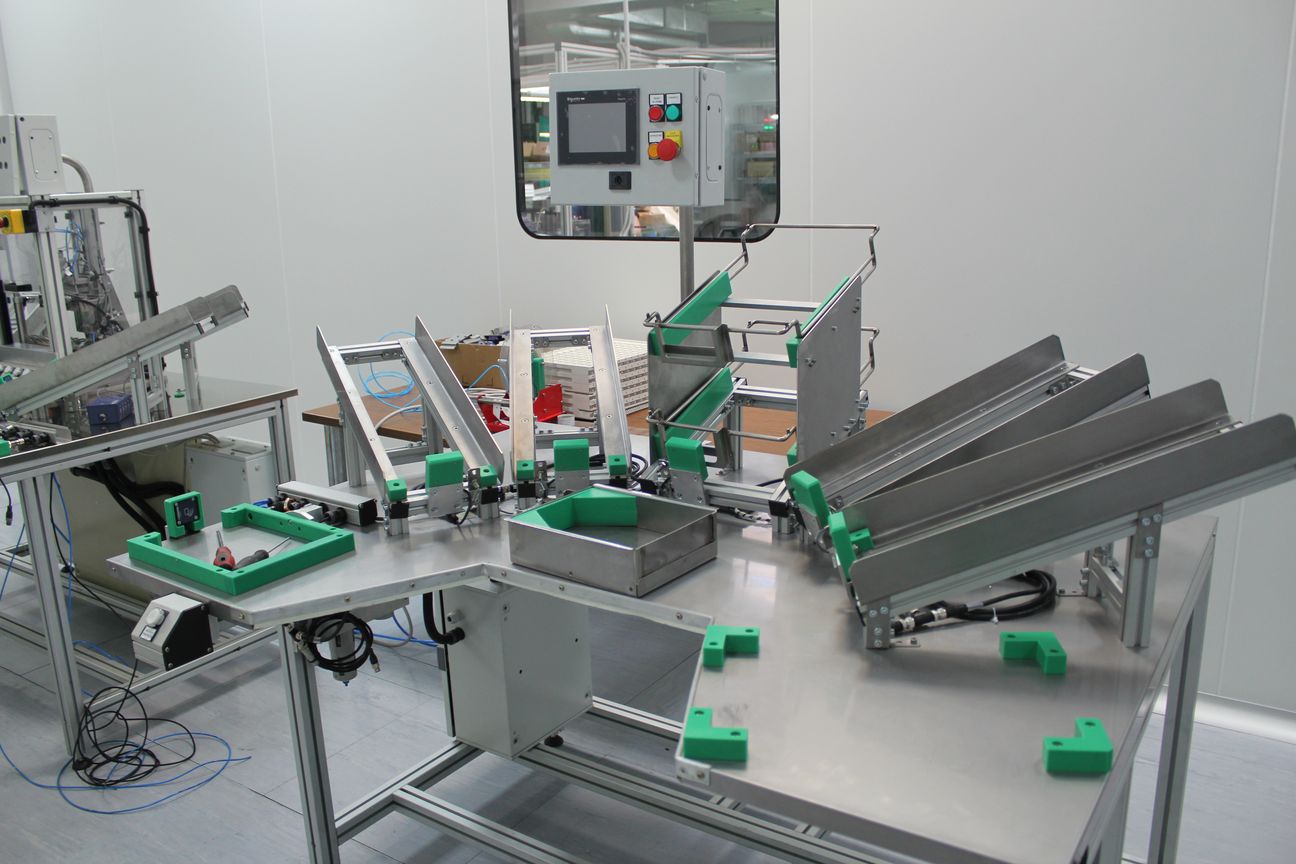

Linea di assemblaggio semi-automatico in Clean Room Iso 08 per sganciatore interruttori scatolati.
Montaggio e controllo sottoassieme, montaggio e cianfrinatura assieme completo con pressa oleodinamica, controllo presenza componenti mediante sistema di visione.
RFID per la tracciabilità dei componenti.
Assieme
Pressetta
Macchina assemblaggio
Dettaglio assemblaggio
Dettaglio

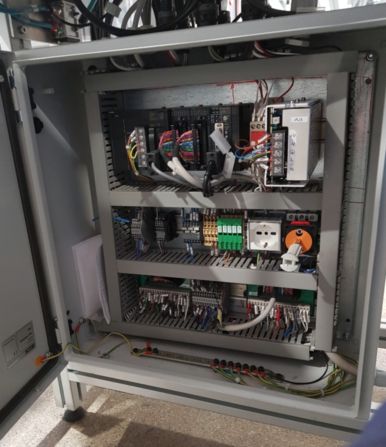

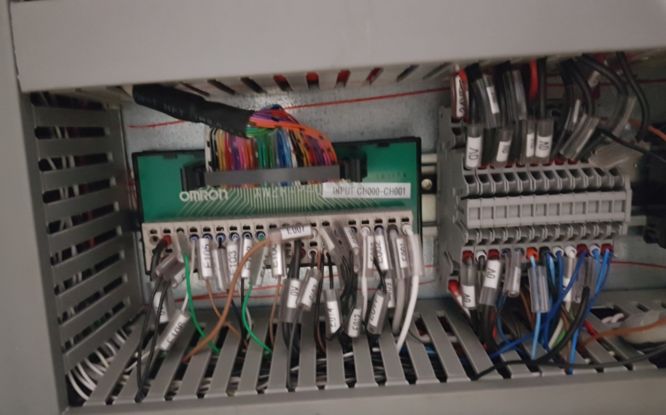

Quadro elettrico
LINEA ASSEMBLAGGIO SGANCIATORE
Tecnologie

PLC, cilindro oleodinamico, RFID, cilindri pneumatici, sensore di visione, tracciabilità datamatrix, interfaccia HMI touch-screen.

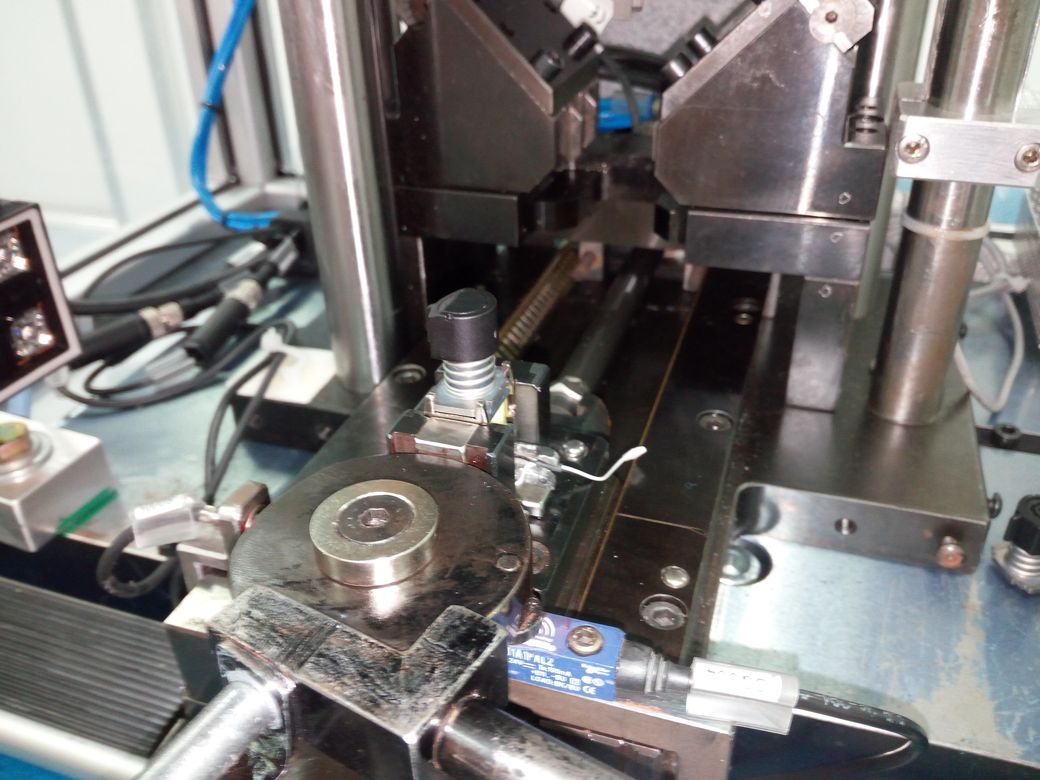

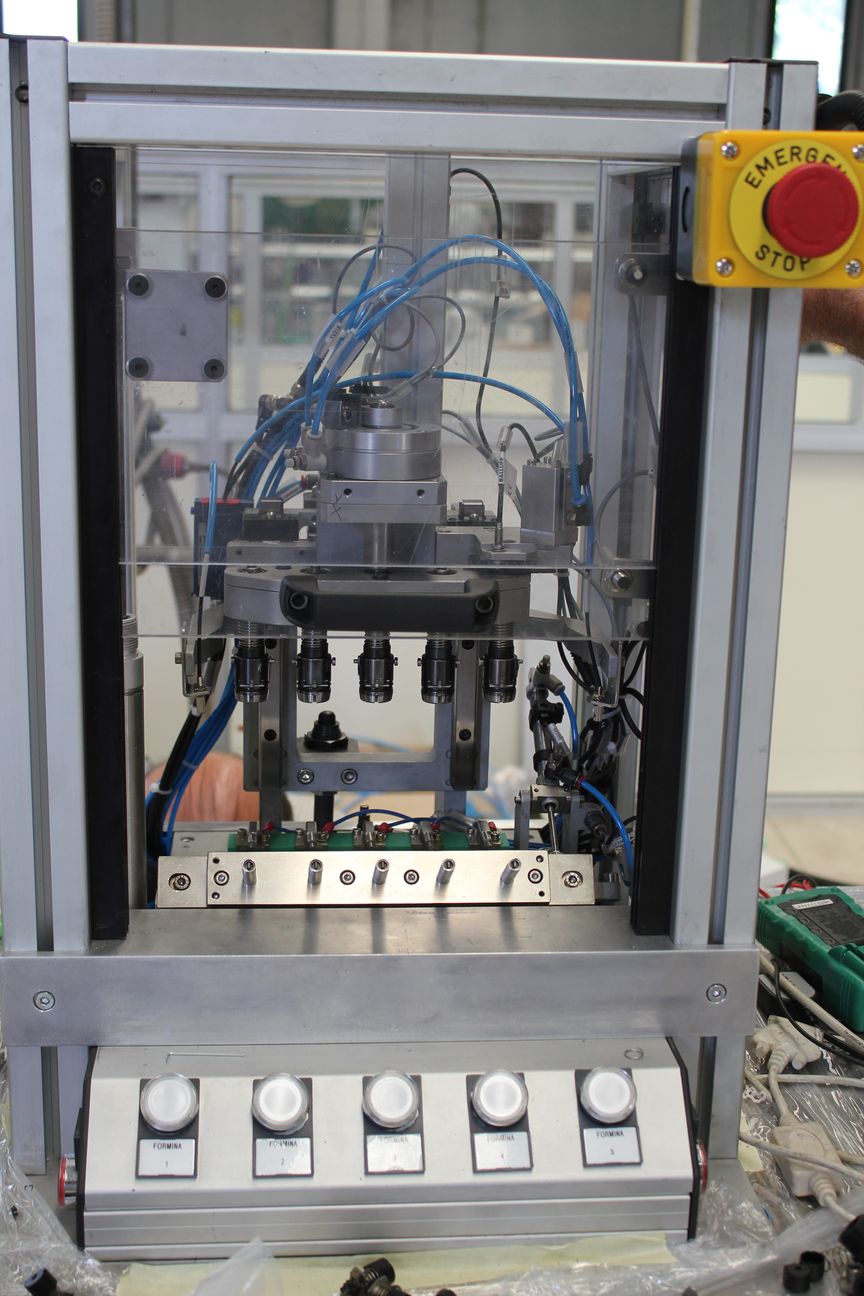

MACCHINA INSERIMENTO TERMINALI RELE'

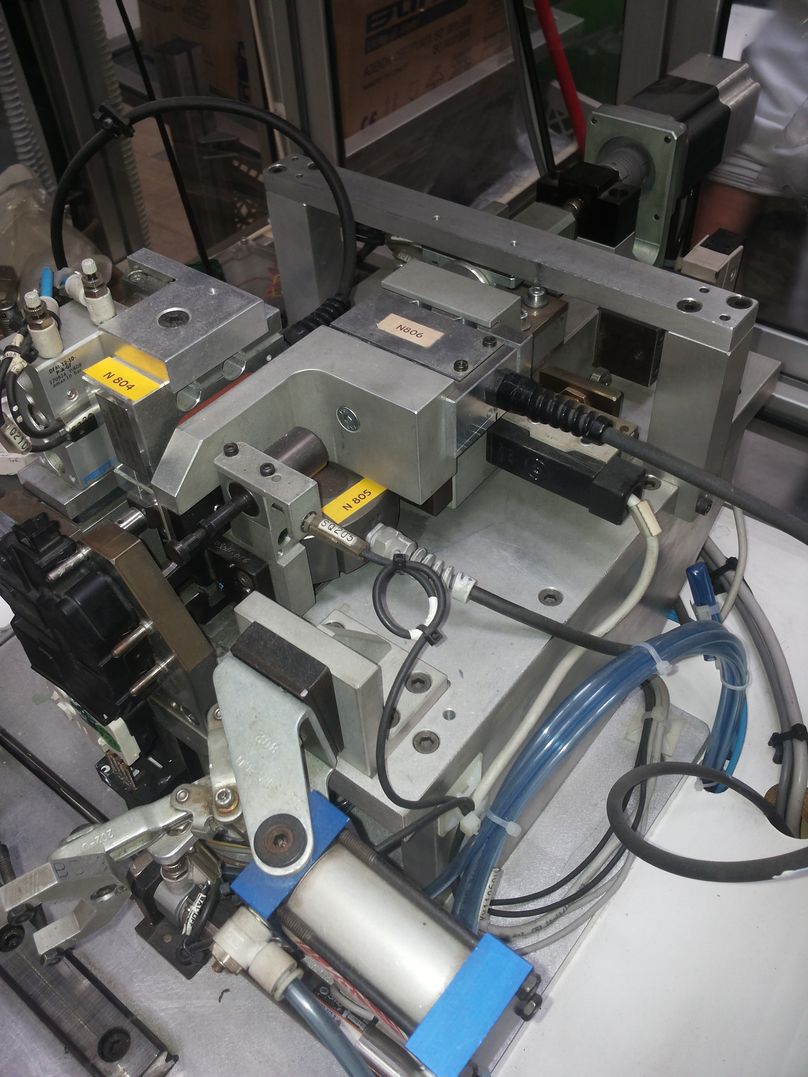

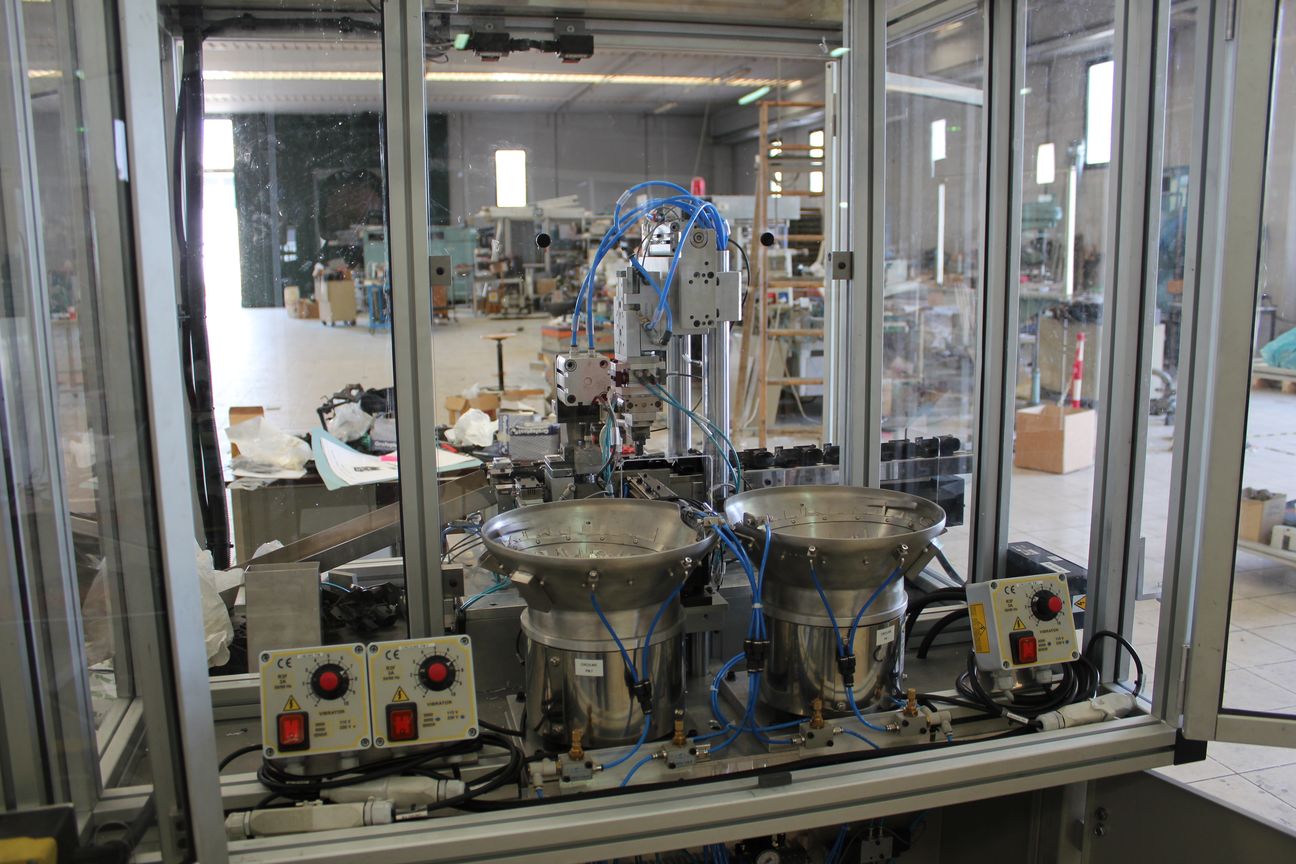

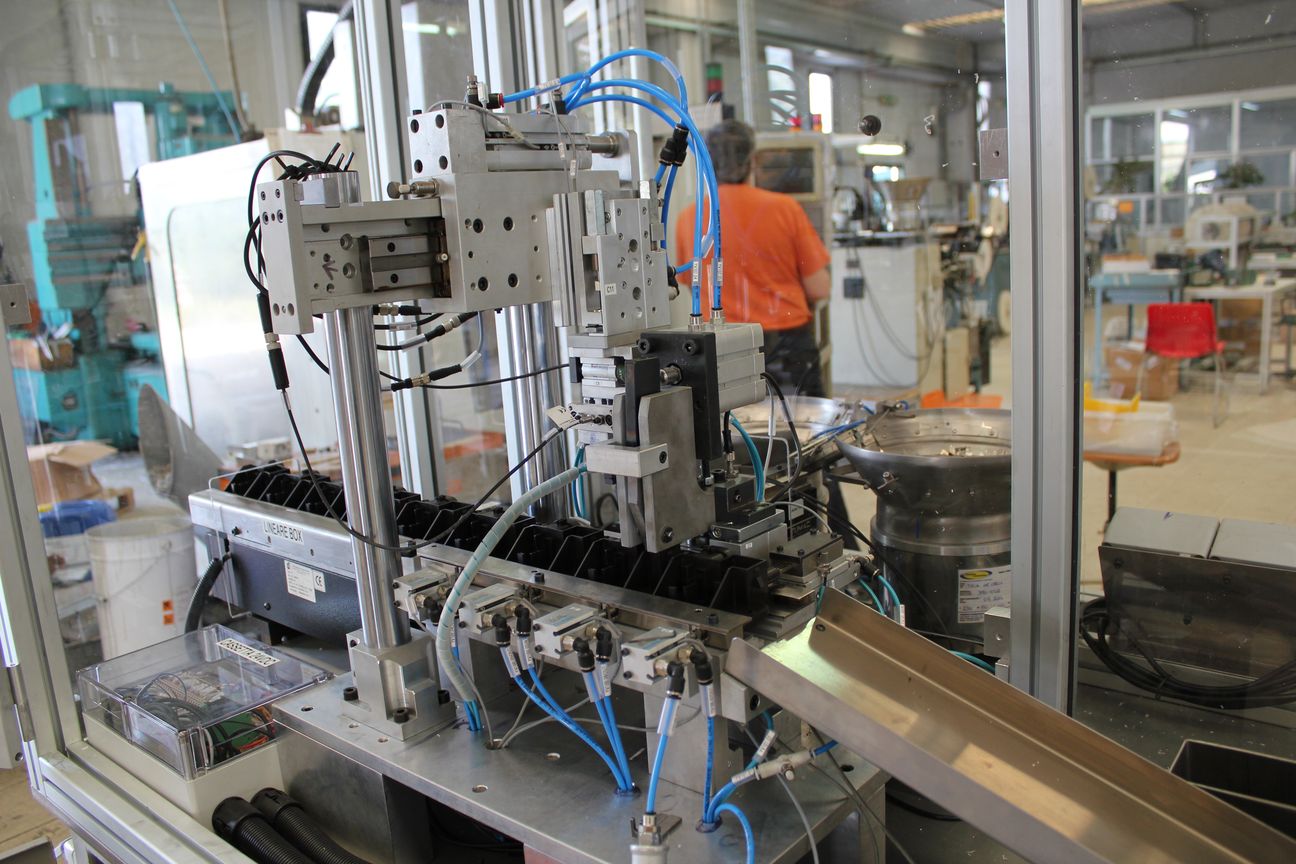

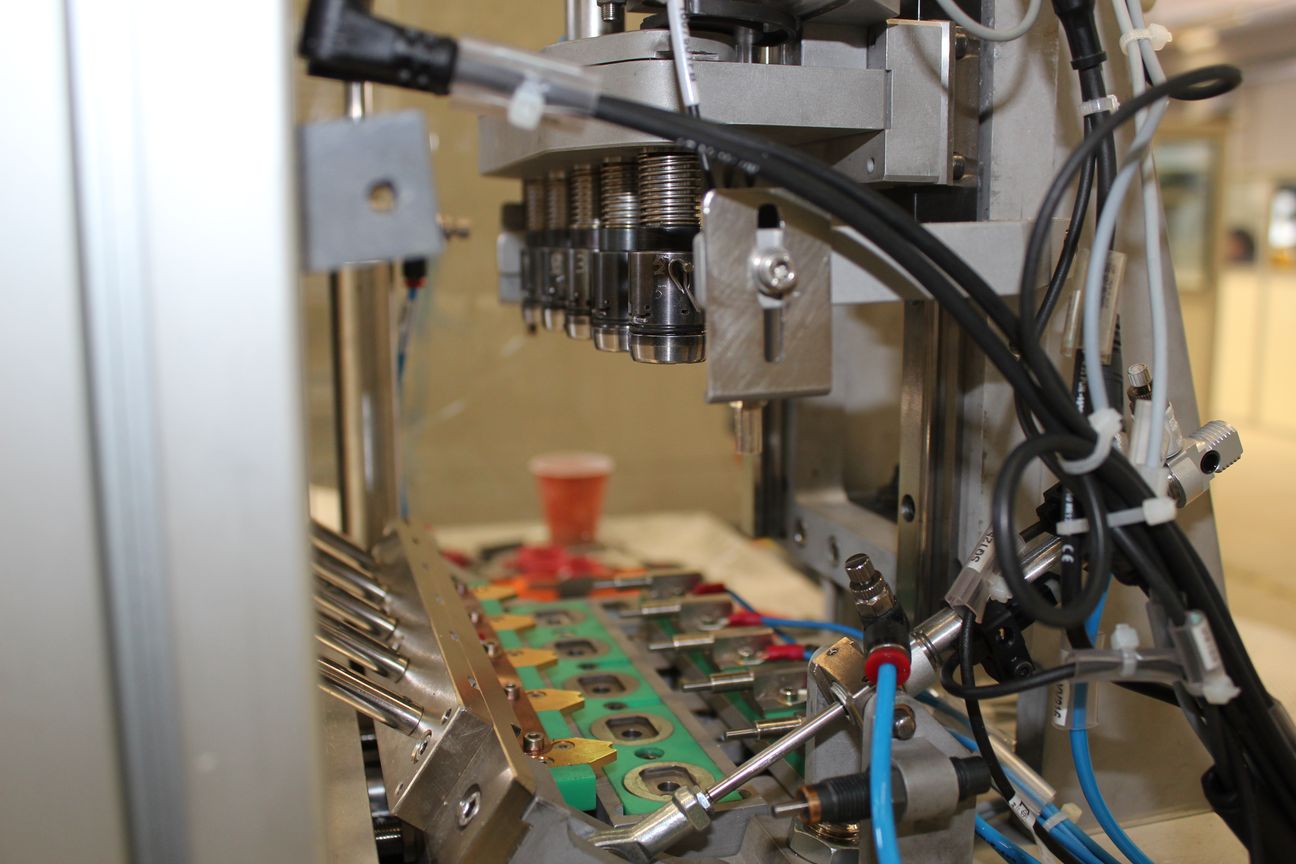

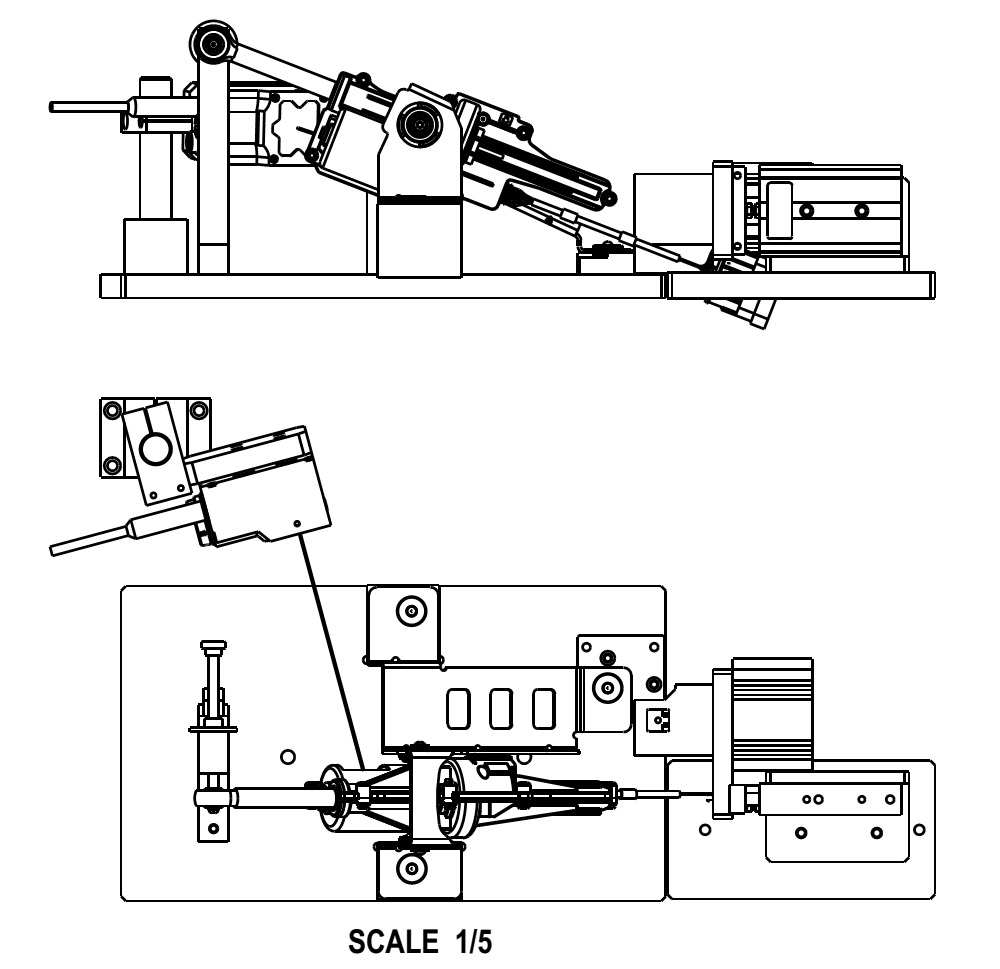

Macchina di inserimento automatico terminali in scatola relè automotive. I terminali vengono alimentati mediante una coppia di vibratori circolari e lineari. Il piantaggio è ottenuto mediante attuatore pneumatico con moltiplica a leva.

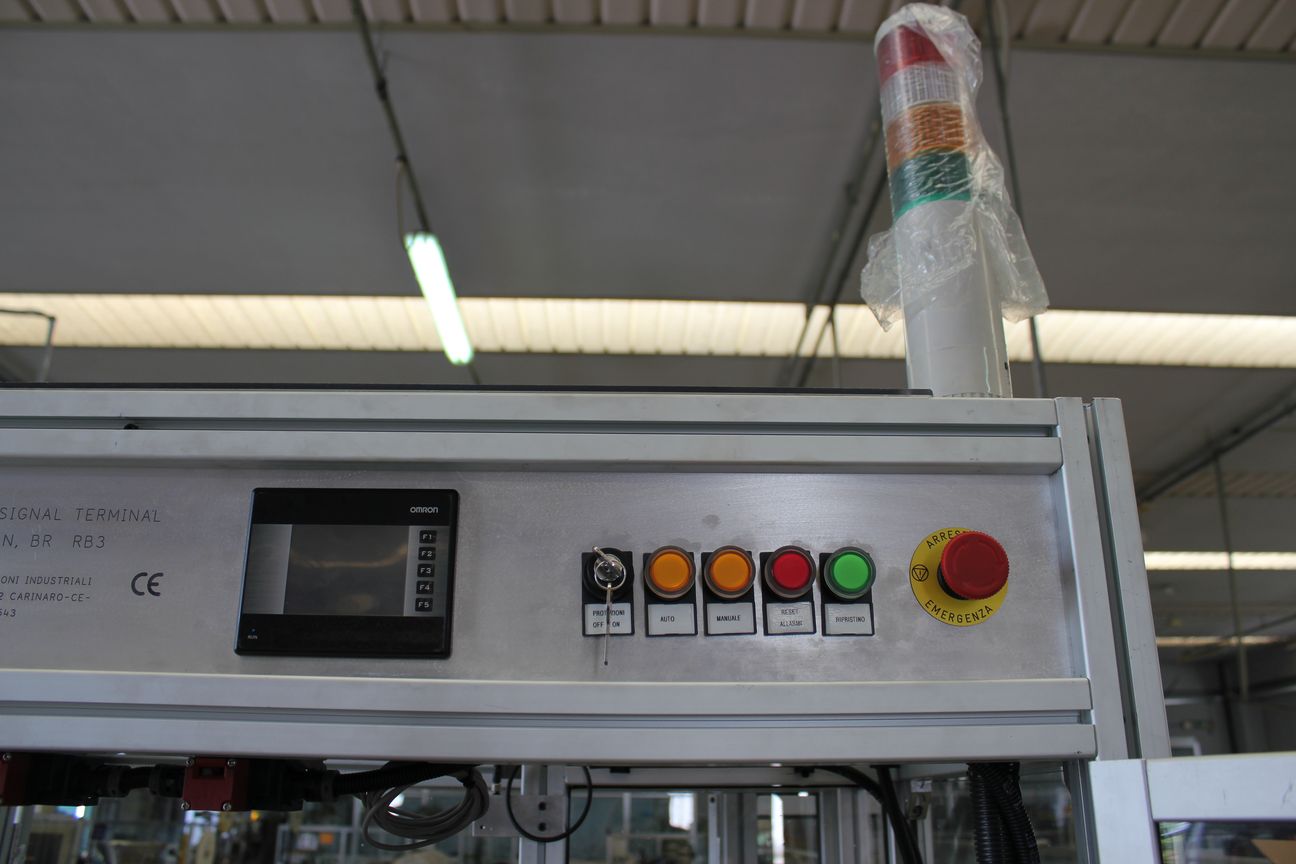

Sinottico di tipo touch-screen.
Assieme
Dettaglio

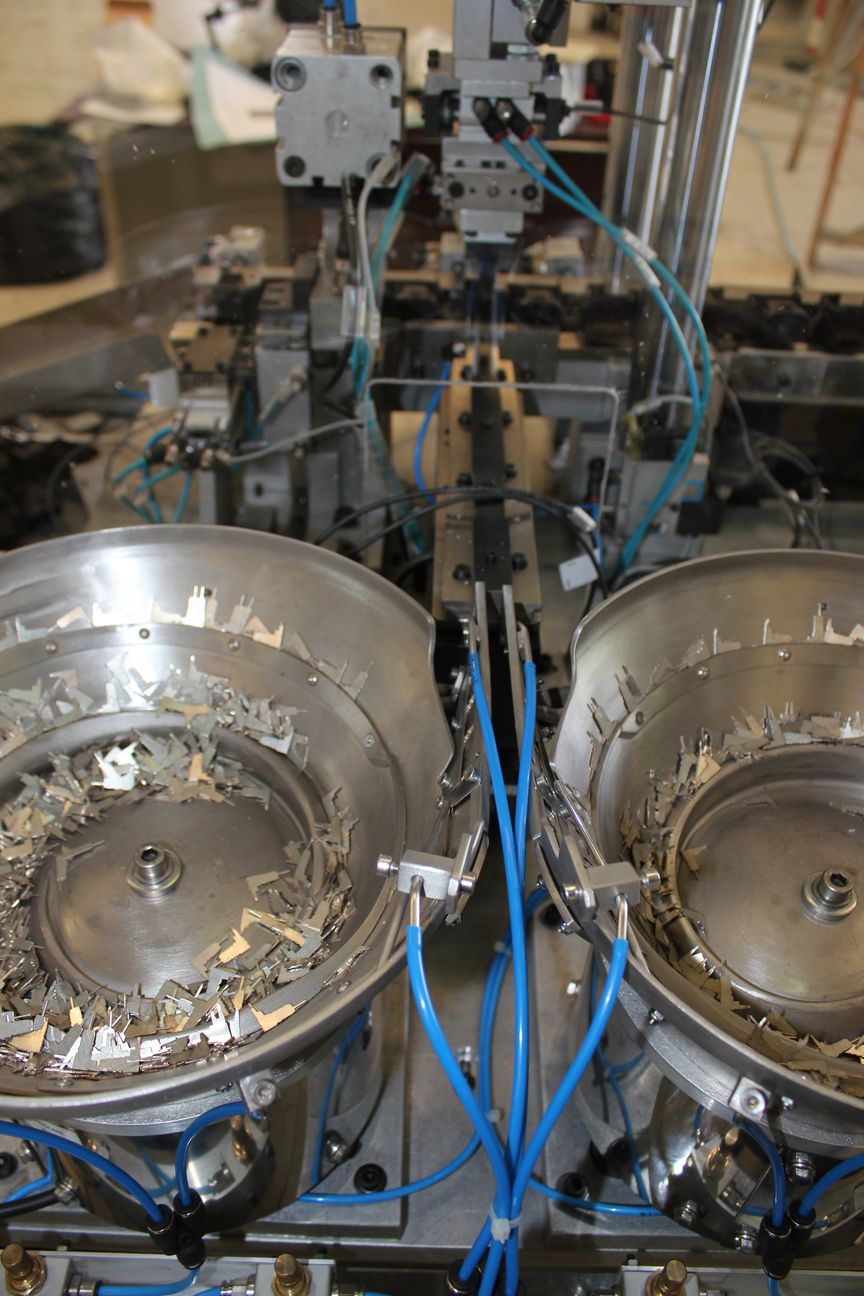

Vibratori circolari
Sinottico

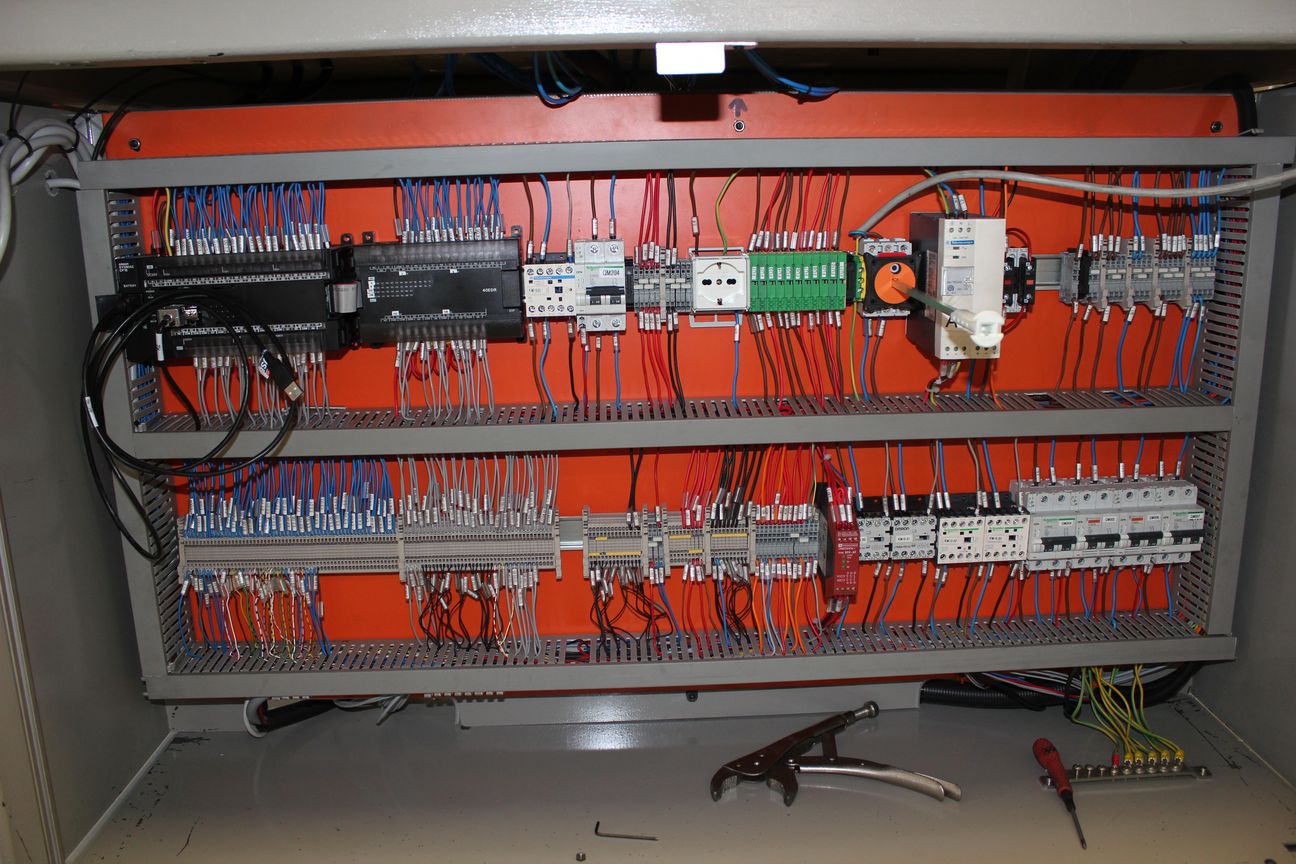

Quadro elettrico

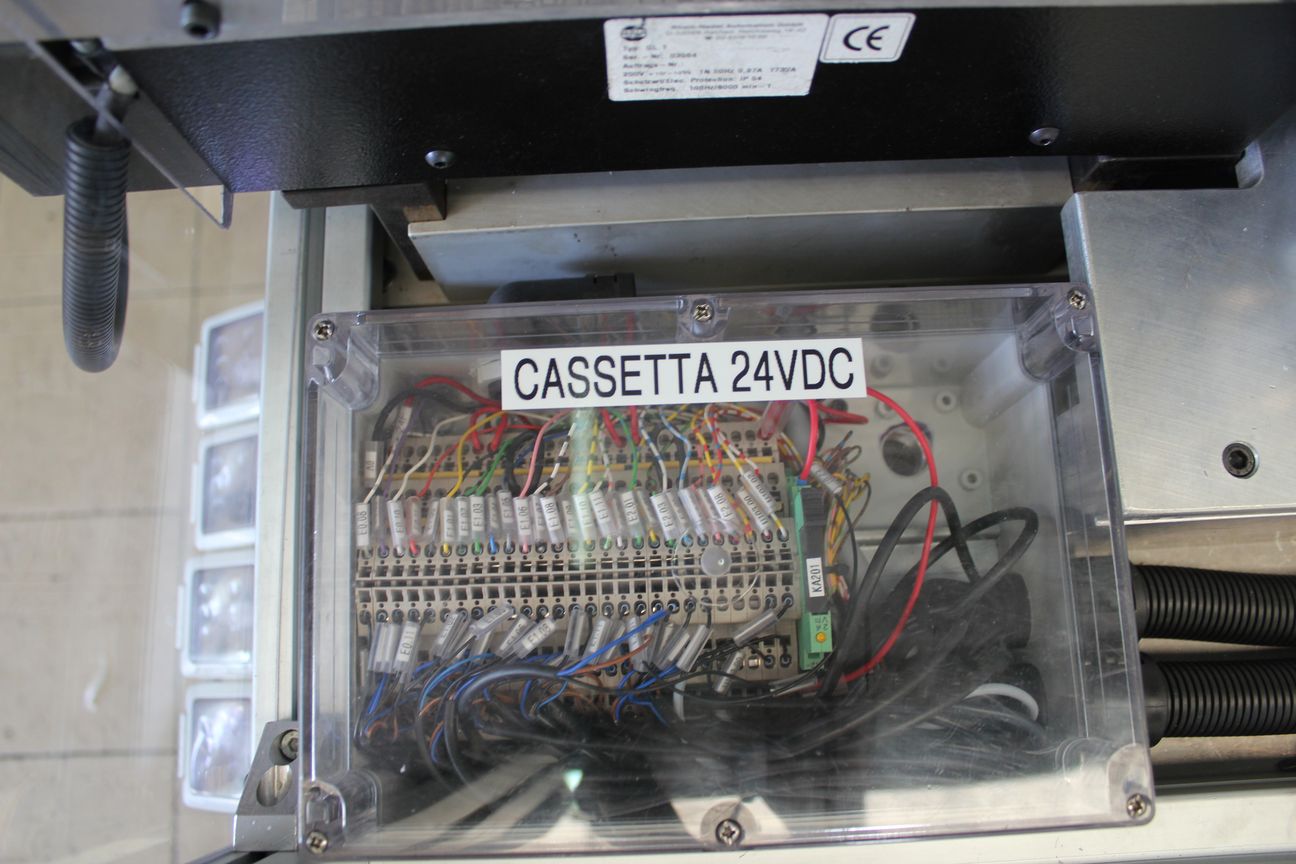

Cassetta Bordo Macchina
Tecnologie

PLC, cilindri pneumatici, interfaccia HMI touch-screen, vibratori
circolari e lineari.

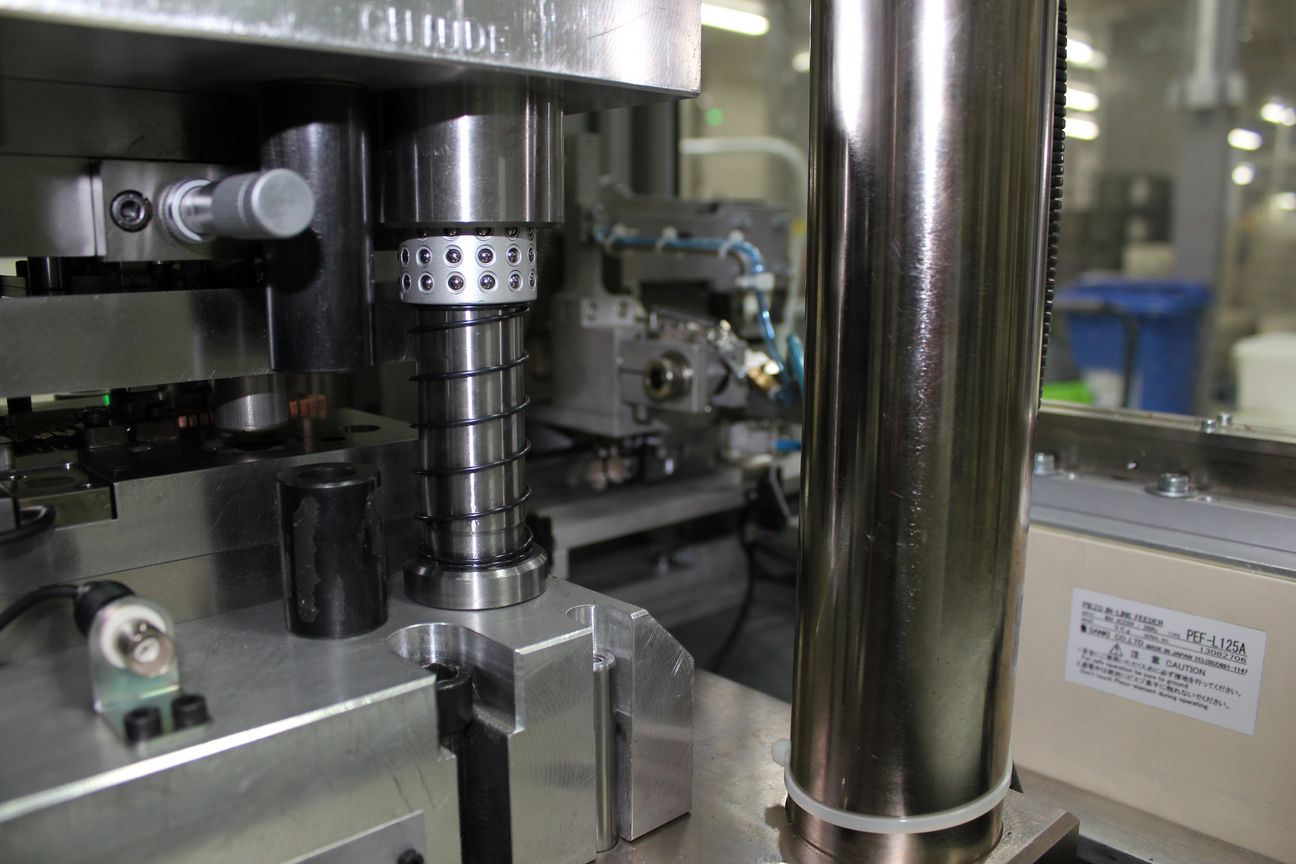

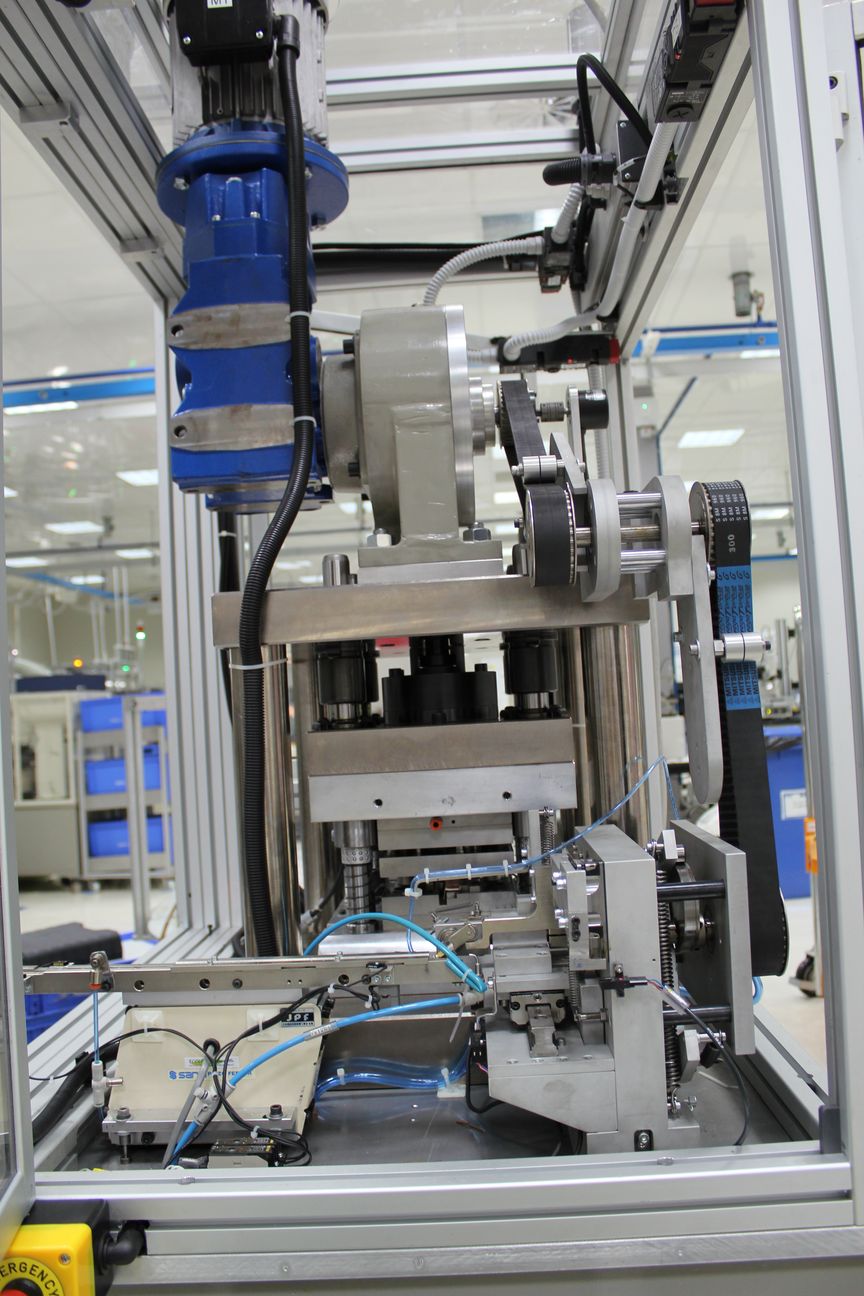

PRESSA ELETTROMECCANICA e CAMMA

Pressa elettromeccanica per l'azionamento di uno stampo di tranciatura in Clean Room. Azionamento mediante motoriduttore trifase controllato ad inverter. I particolari vengono movimentati mediante manipolatore meccanico a camme.
Alimentazione di uscita mediante vibratore lineare.
Sicurezza mediante applicazione di elettroserrature.
Tecnologie

PLC, motoriduttore trifase, inverter, manipolatore meccanico a camme, interfaccia touch-screen, elettroserrature, posizionatore elettronico.

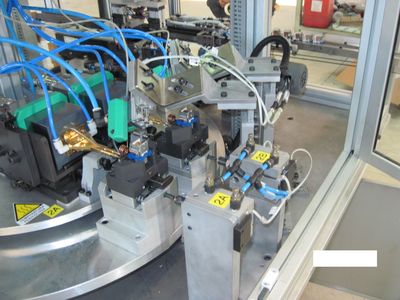

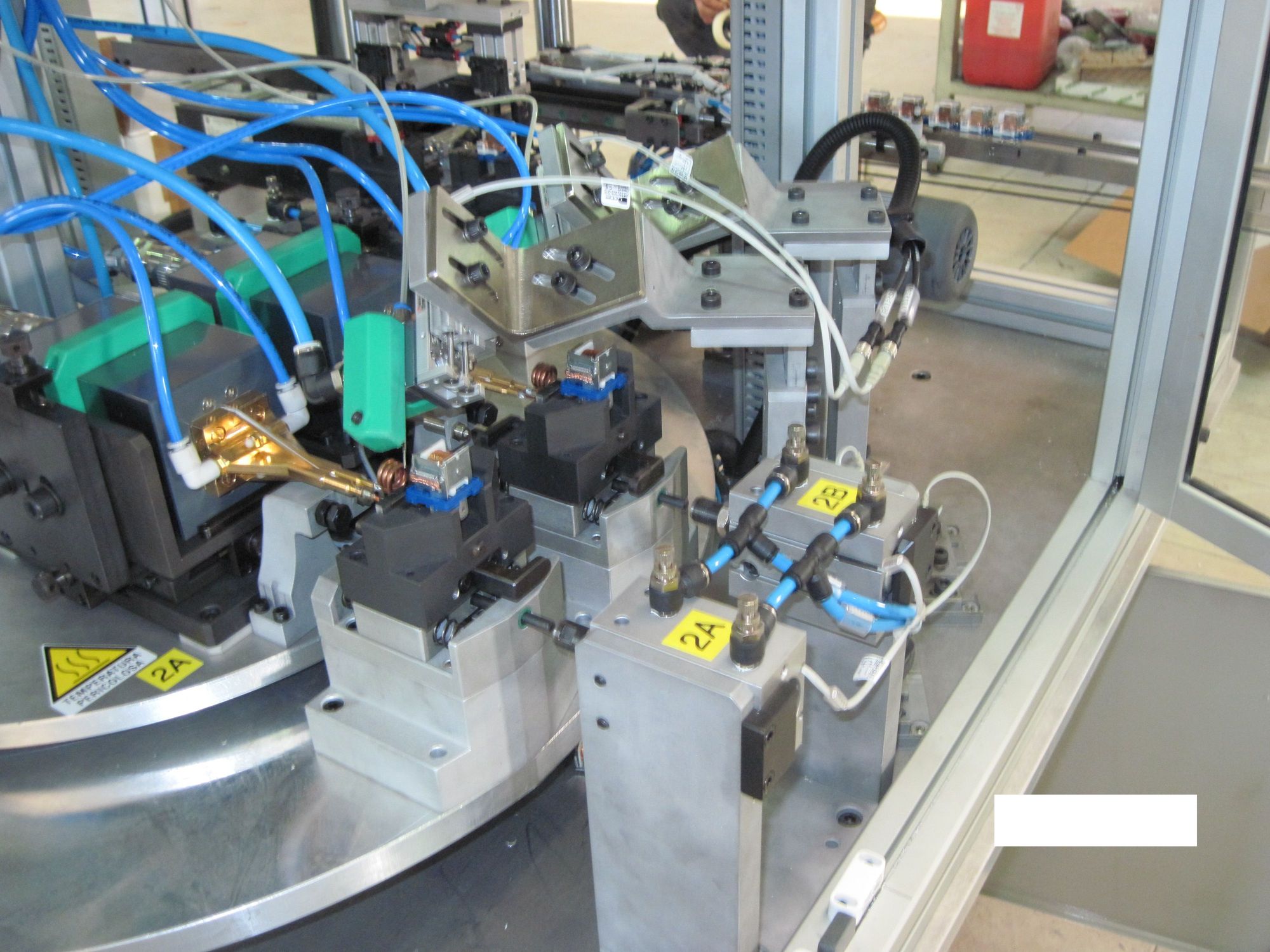

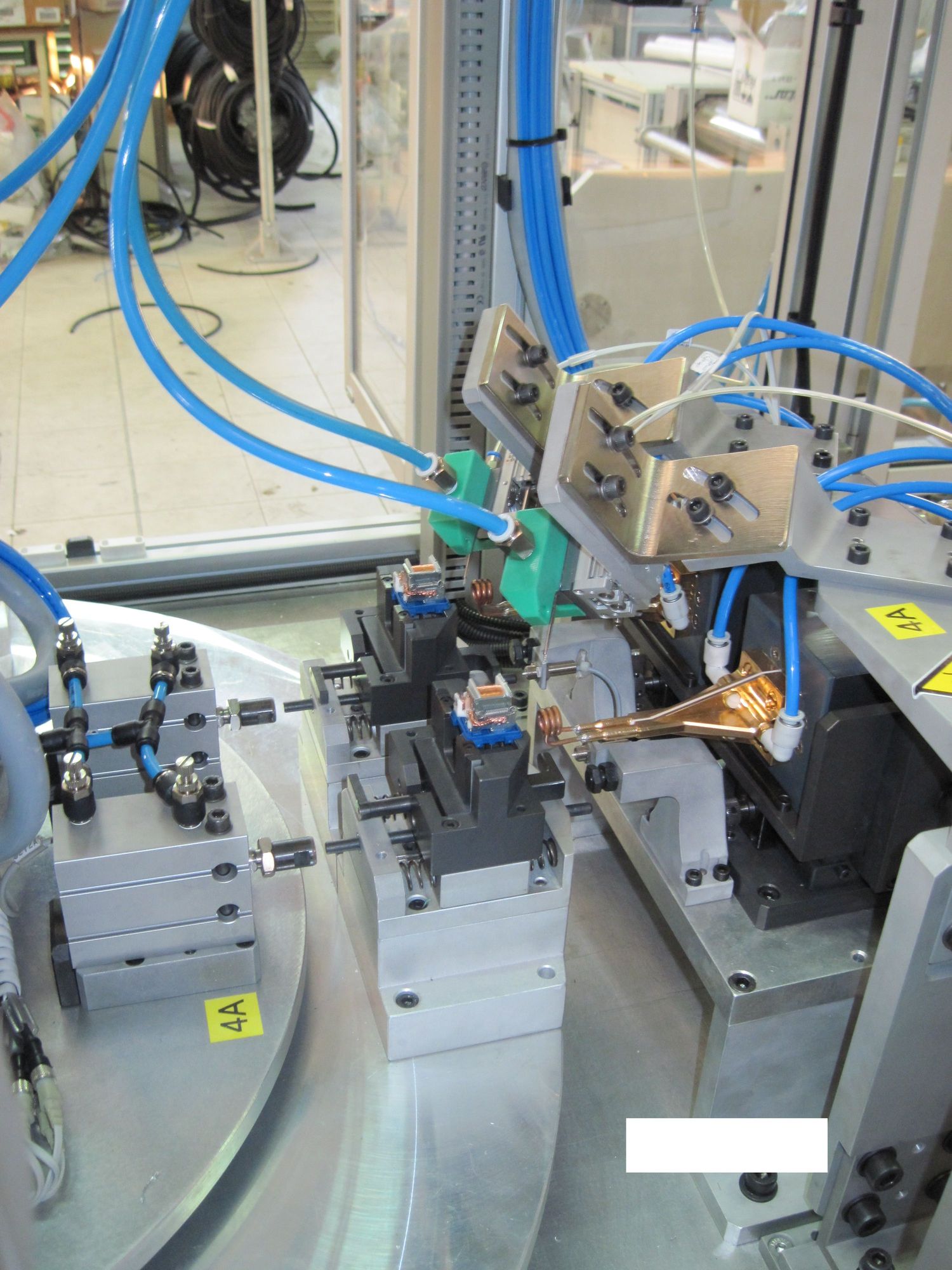

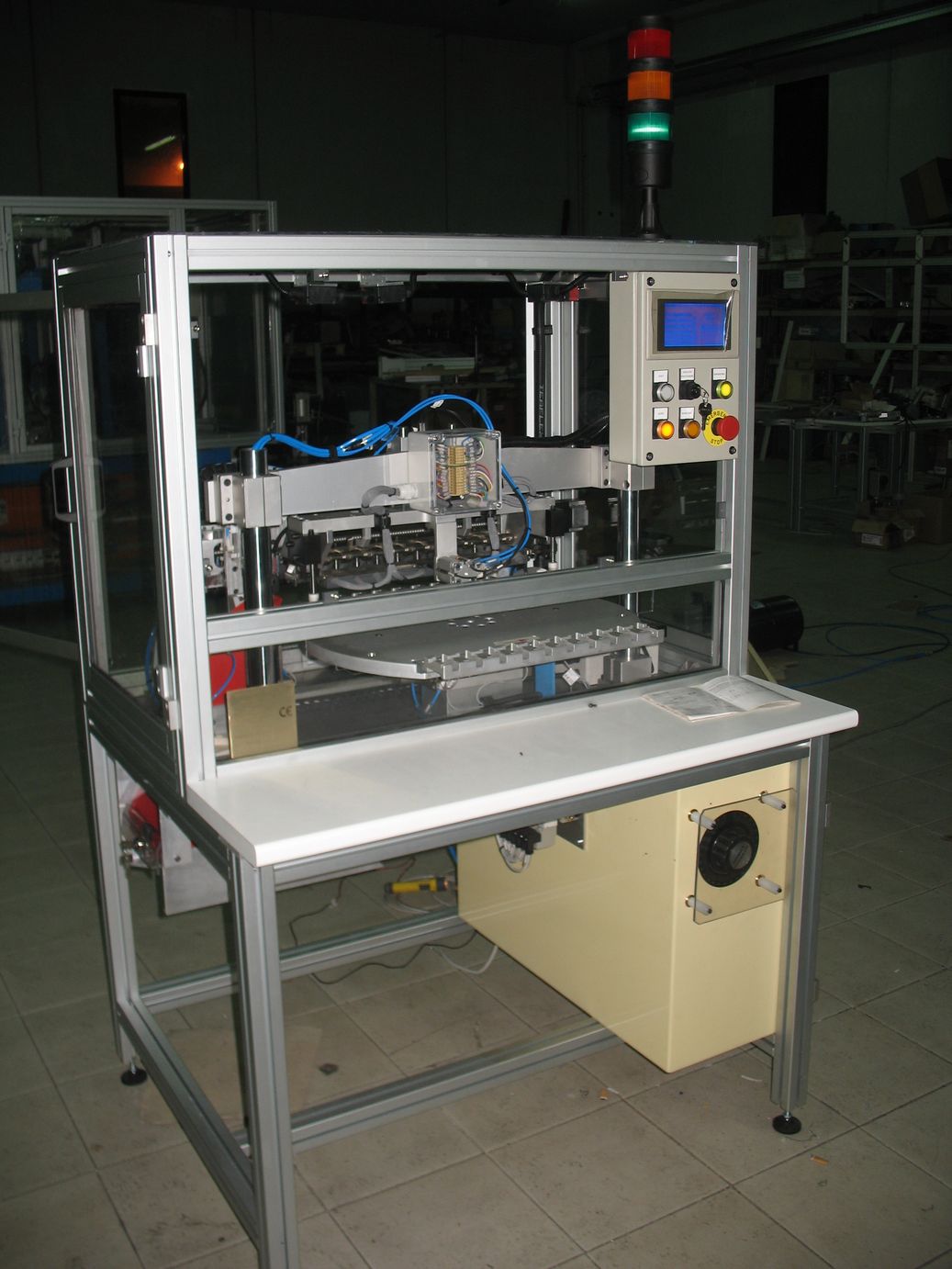

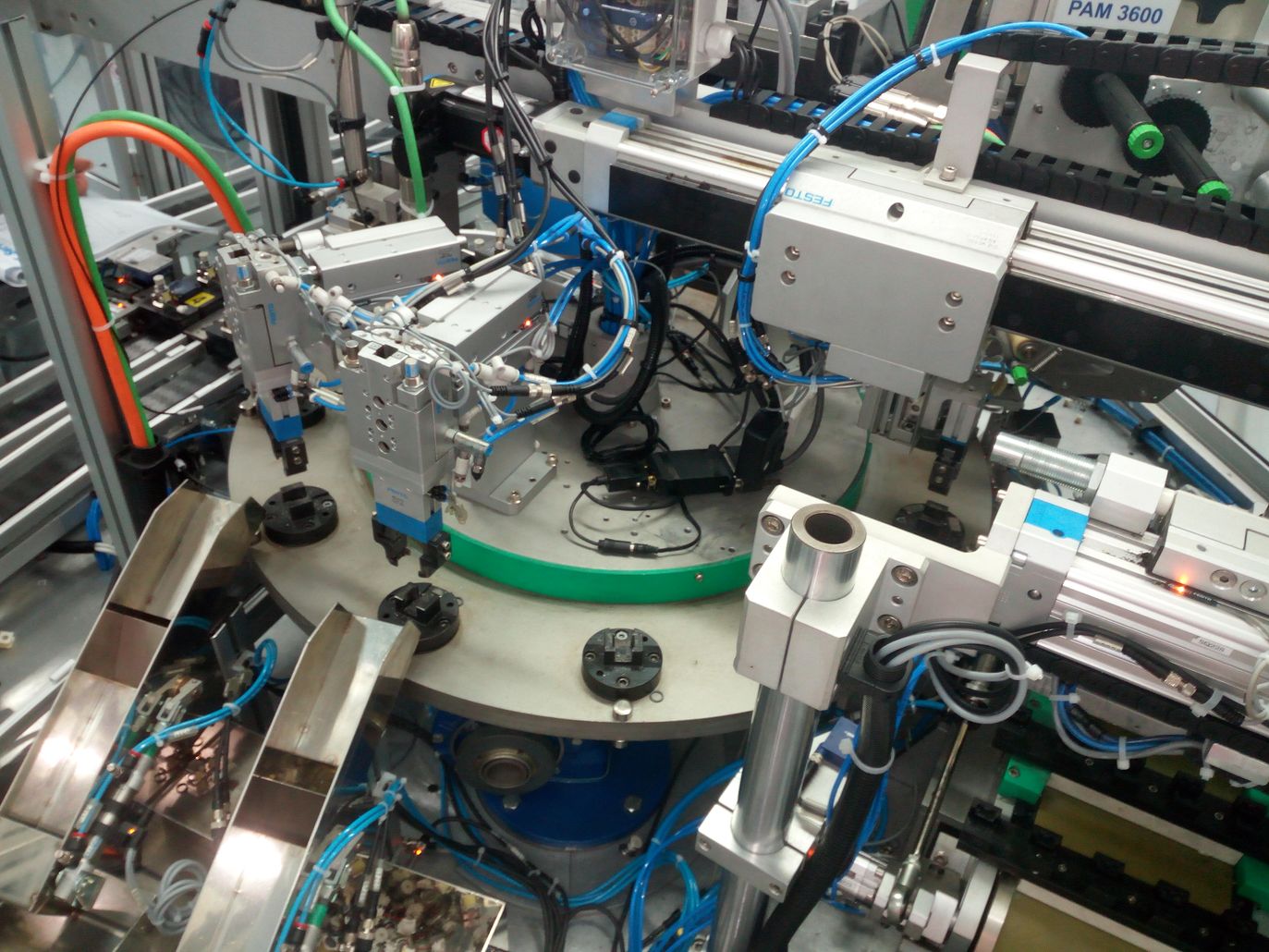

Macchina automatica per la saldatura ad induzione dei terminali su relè per automotive.
Tavola rotante ad intermittore, stazione di saldatura con flussostato e portapezzi autocentranti con apertura automatica in alluminio anodizzato duro.
Manipolatori pneumatici per il carico e lo scarico dei componenti.
MACCHINA SALDATURA INDUZIONE TERMINALI

Tecnologie

PLC, intermittore, manipolatore pneumatico, tavola rotante, vibratore lineare, anodizzazione dura, portapezzi autocentranti.

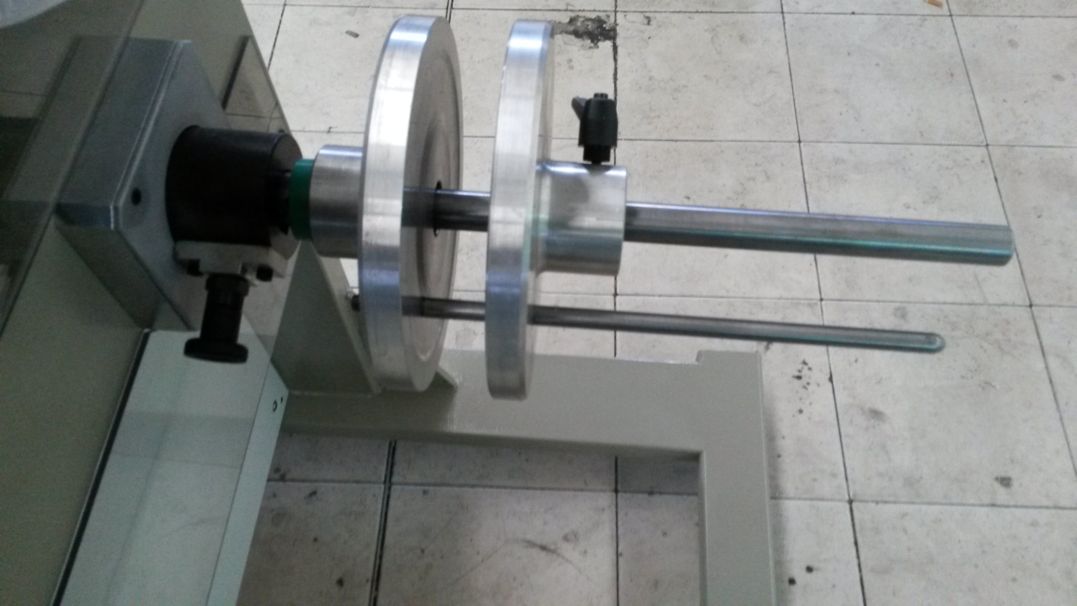

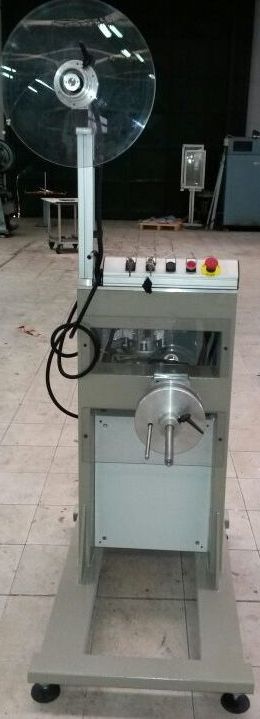

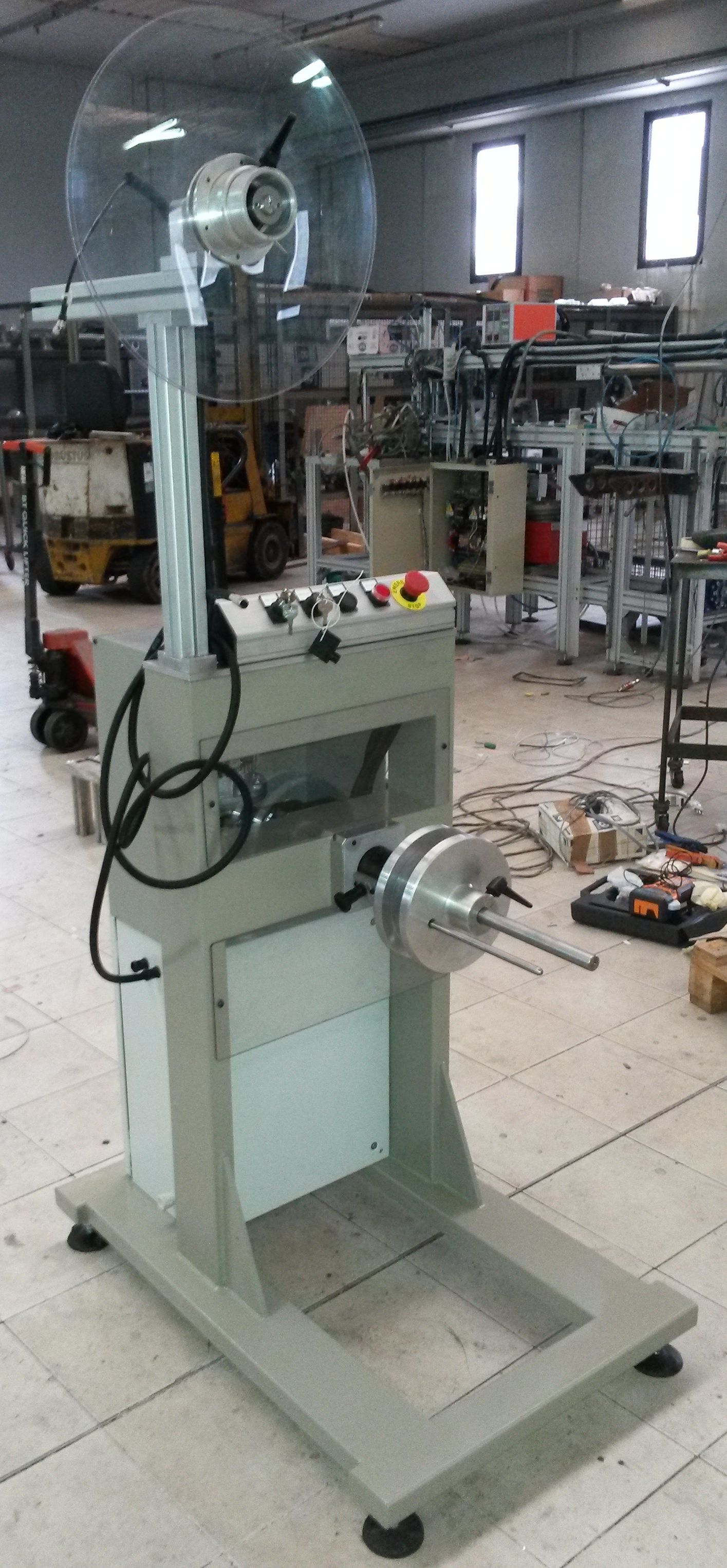

Aspo motorizzato svolgitore controllato in retroazione mediante sensore ad ultrasuoni, motore trifase asincrono, inverter e PLC.
Sistema stand-alone da installare a monte di una pressa.
Sistema di regolazione della larghezza bobina.
Interfaccia digitale con la macchina a valle.

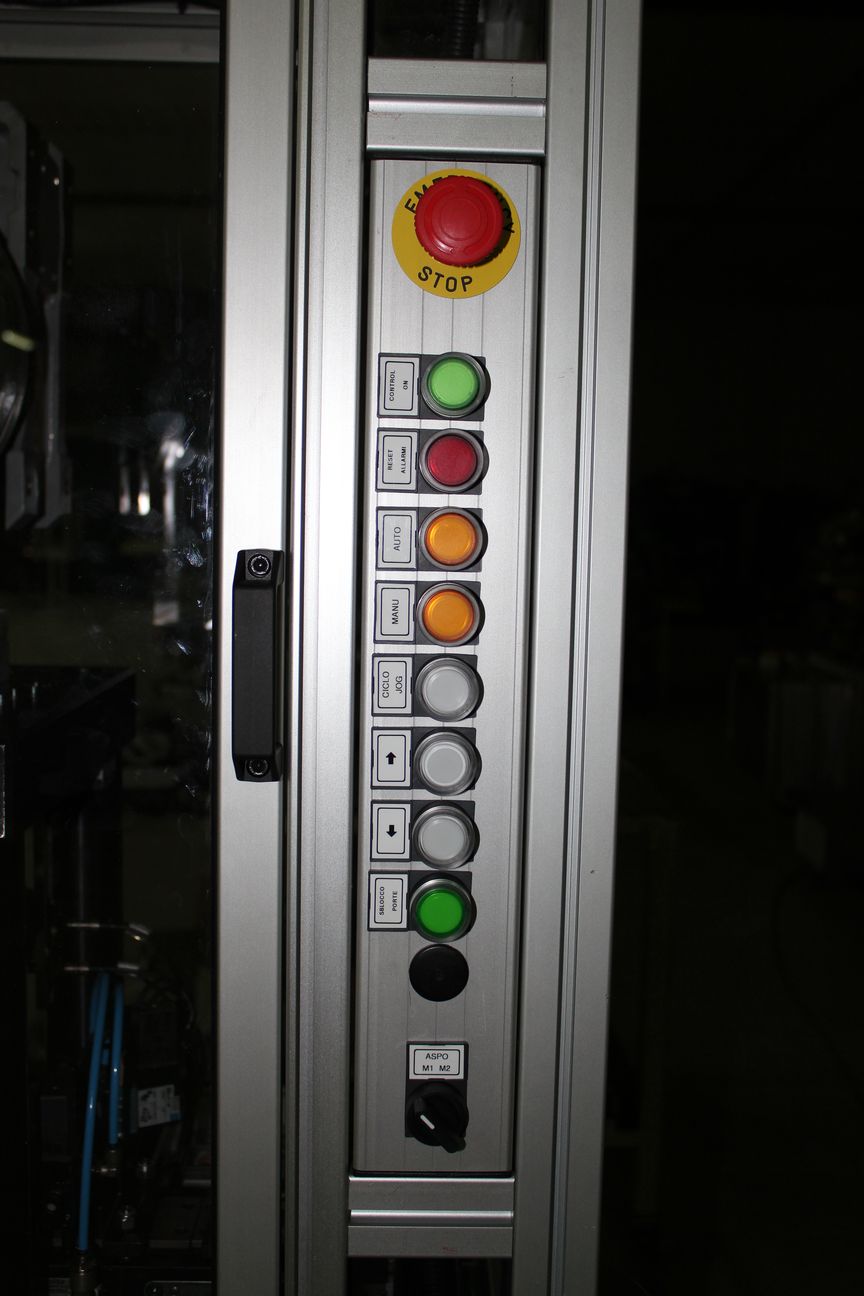

ASPO MOTORIZZATO SVOLGITORE

Assieme
Assieme
Dettaglio

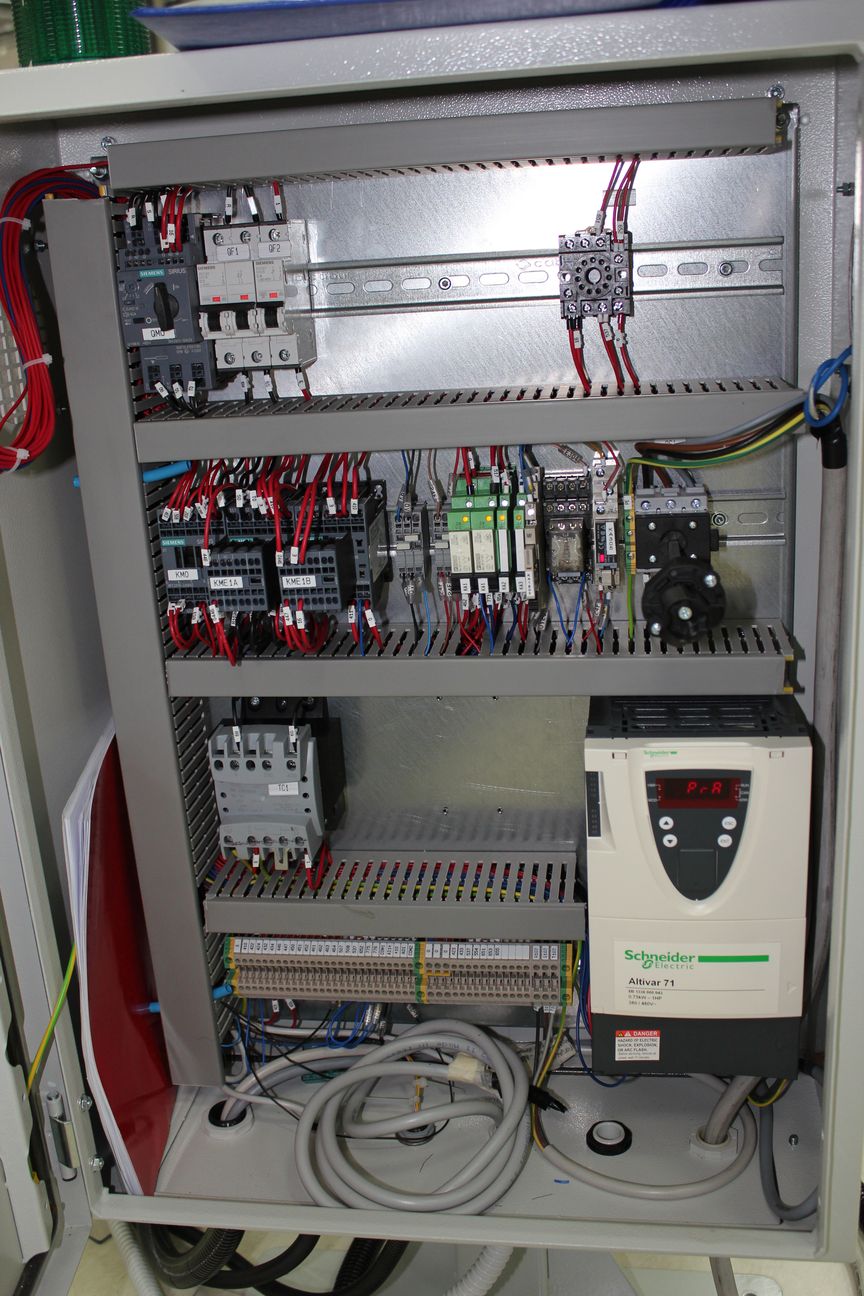

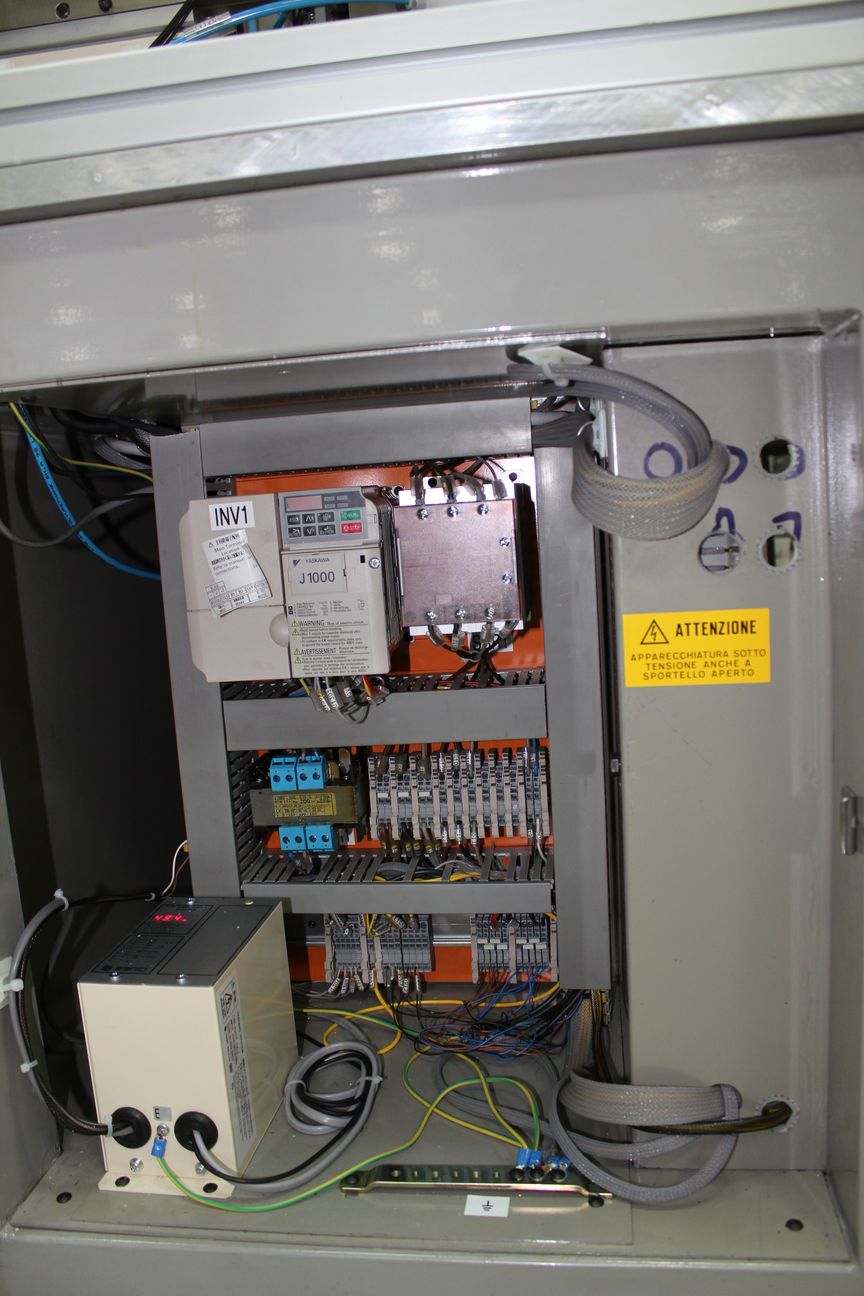

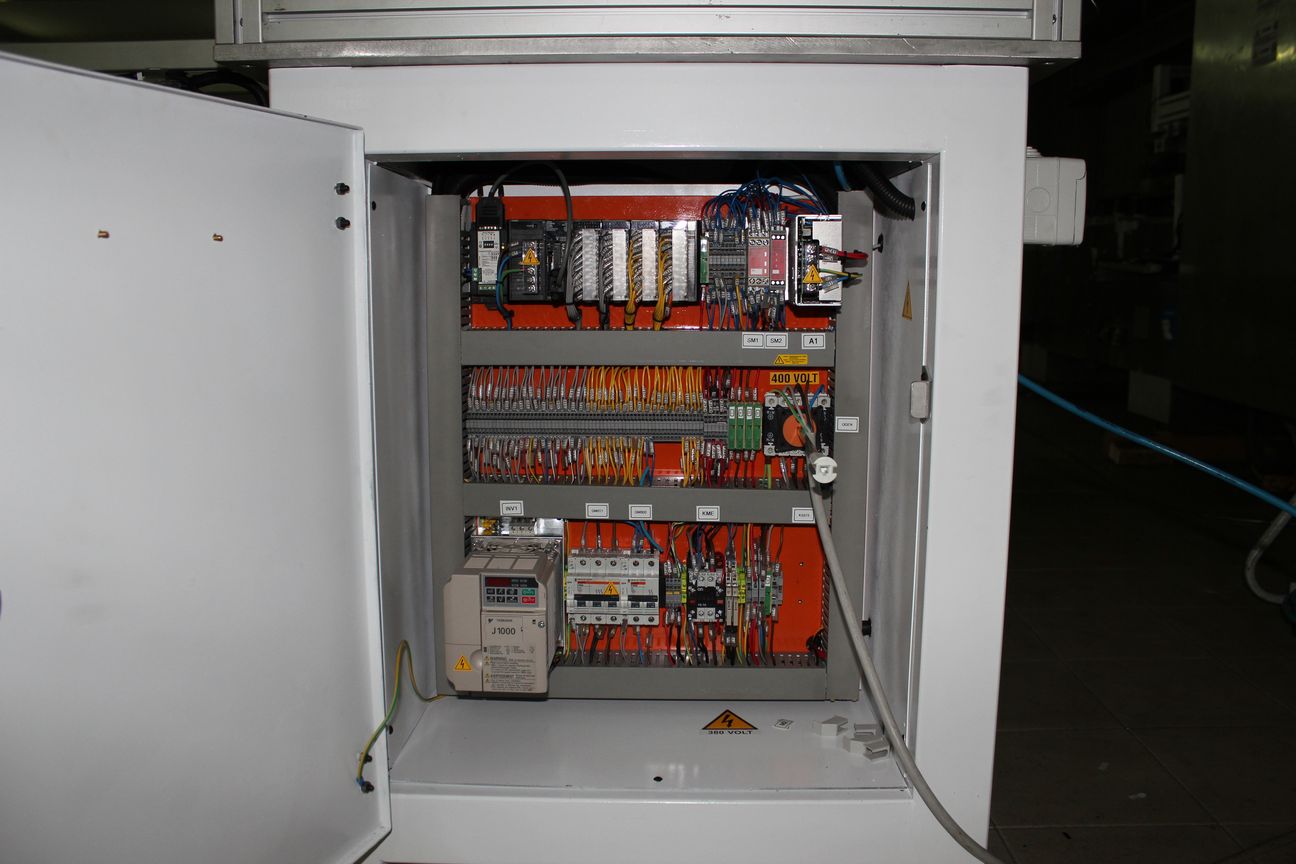

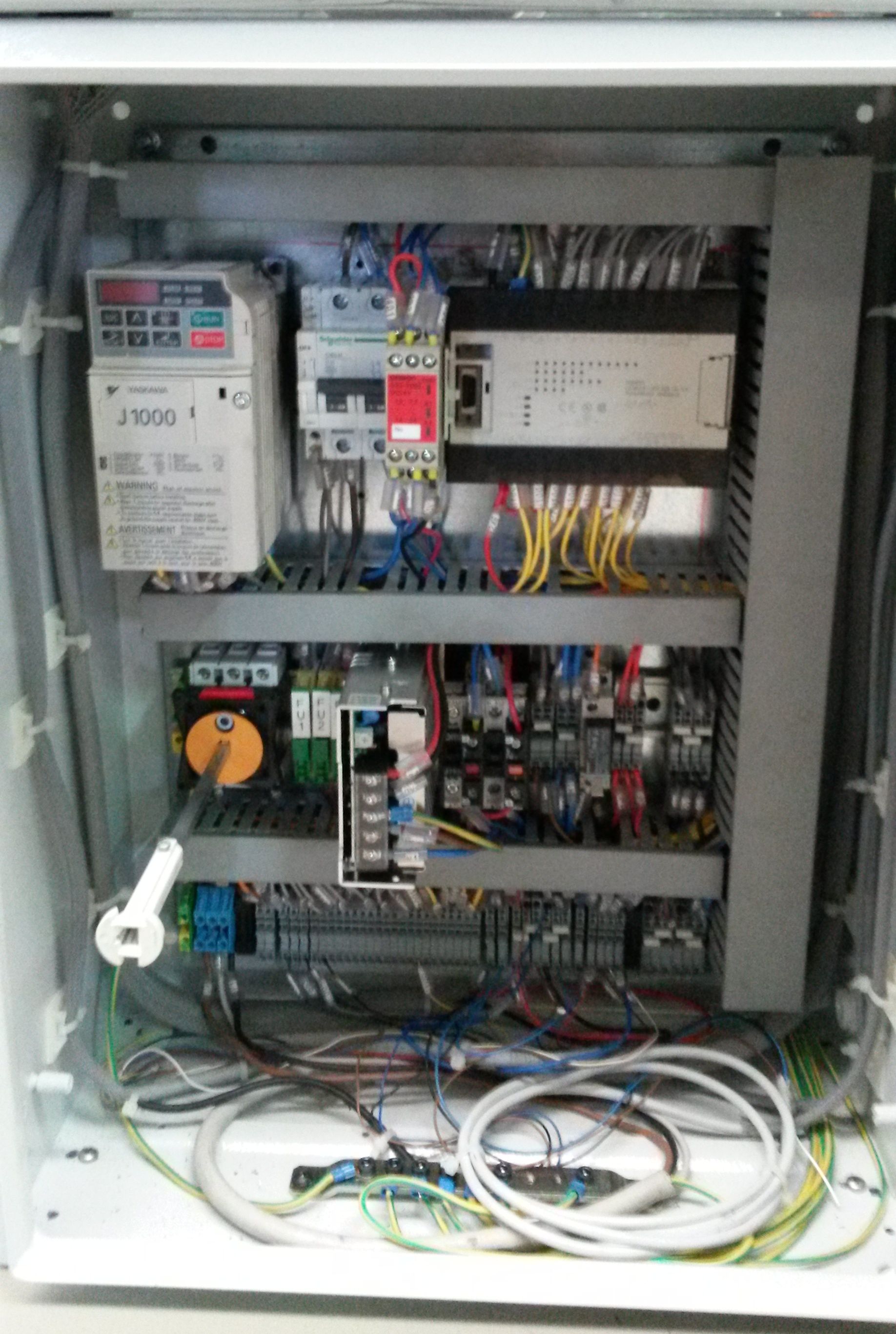

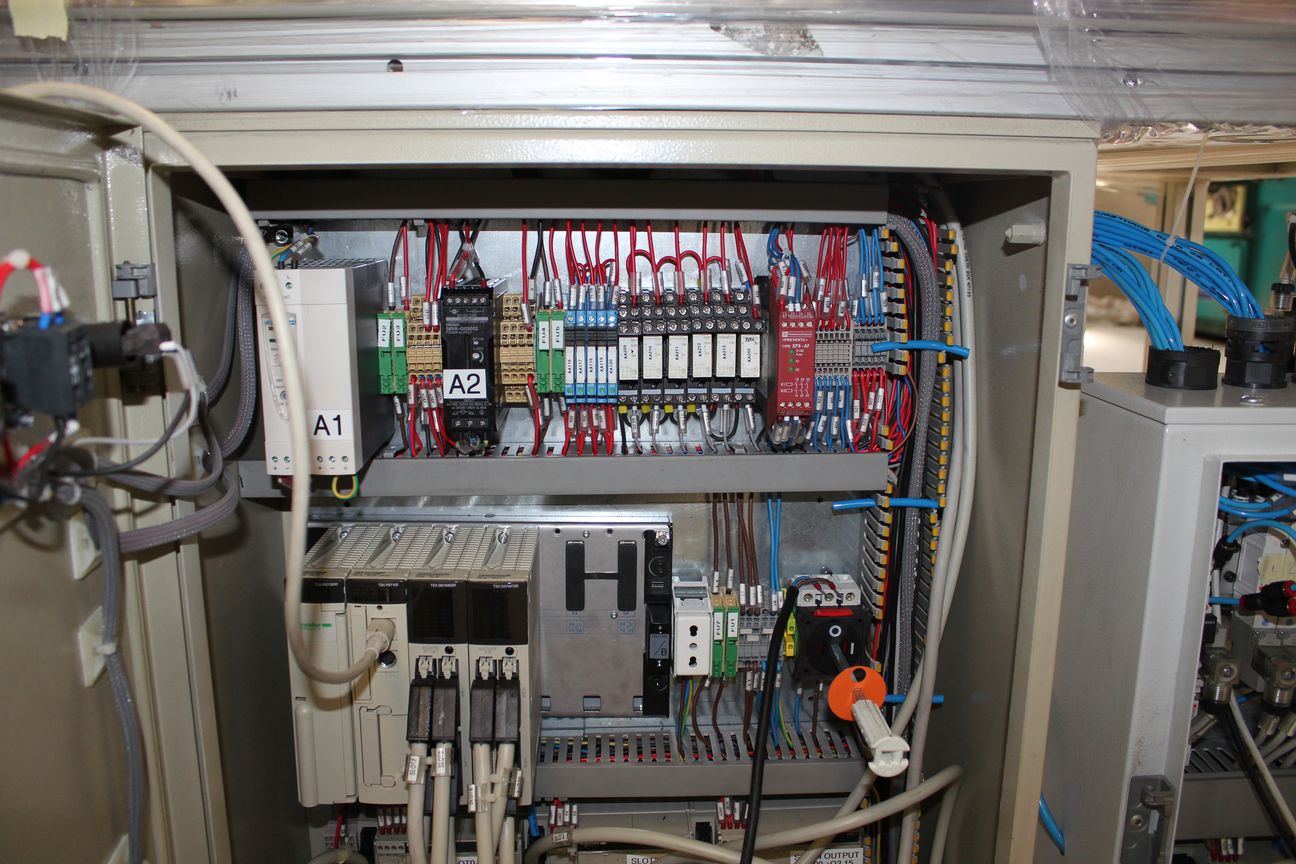

Quadro
Tecnologie
PLC, sensore di distanza ad ultrasuoni, inverter, motore asincrono.

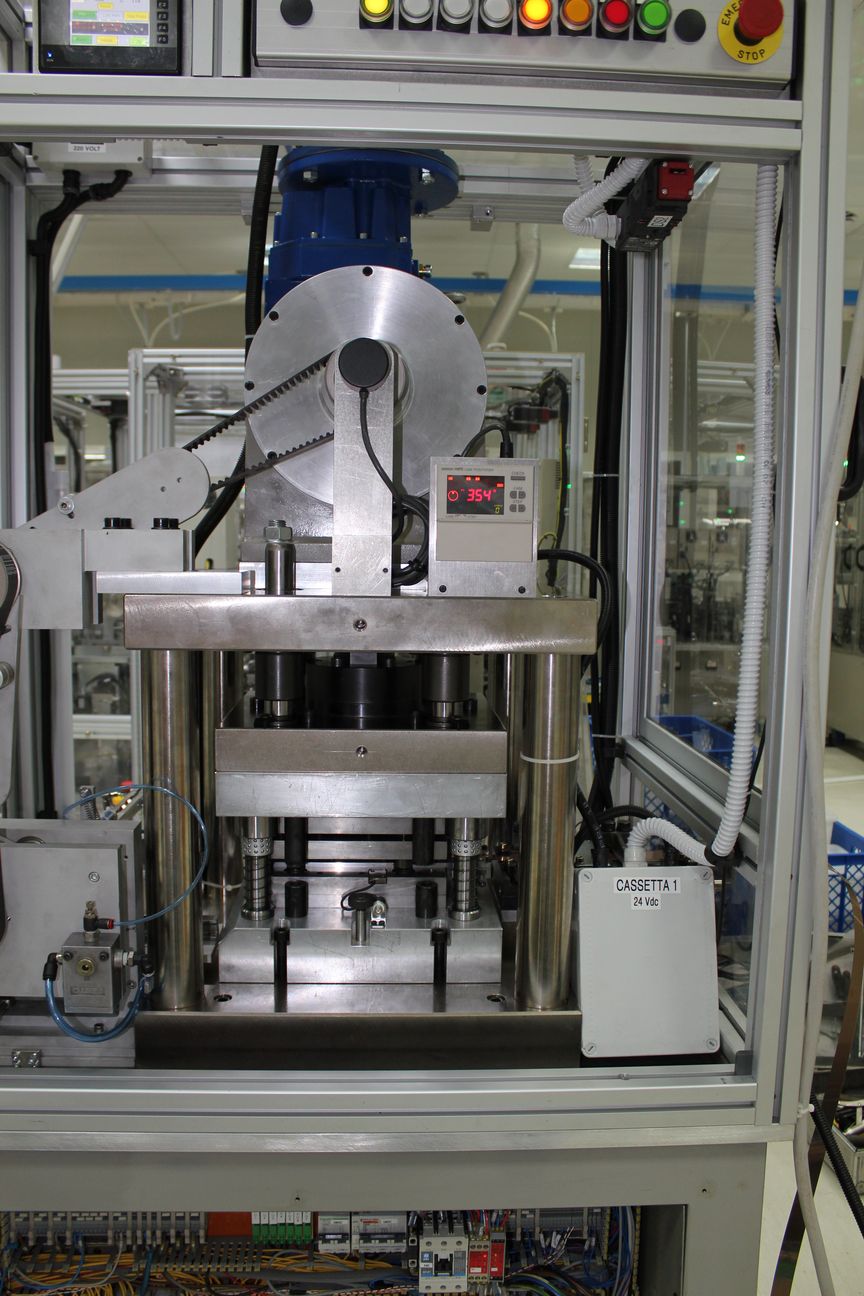

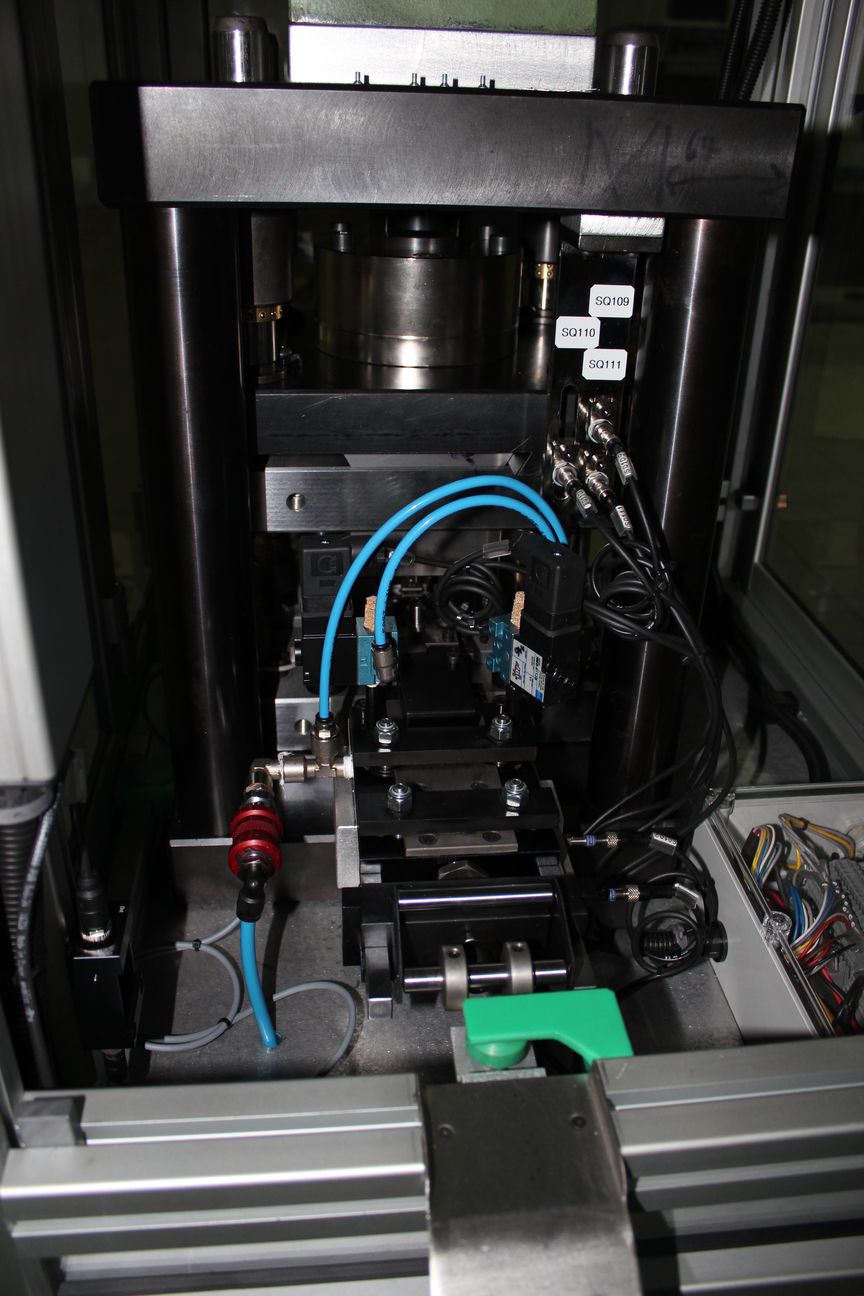

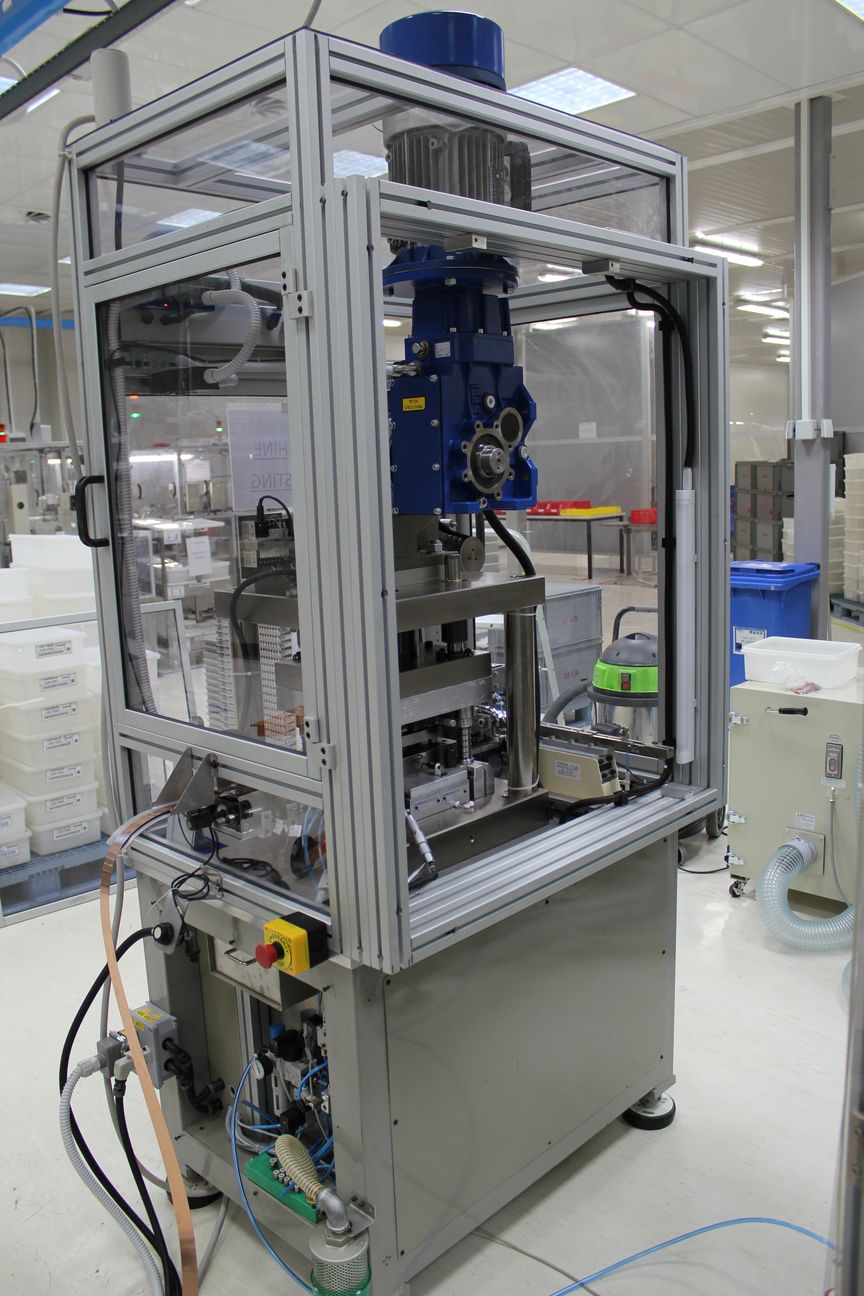

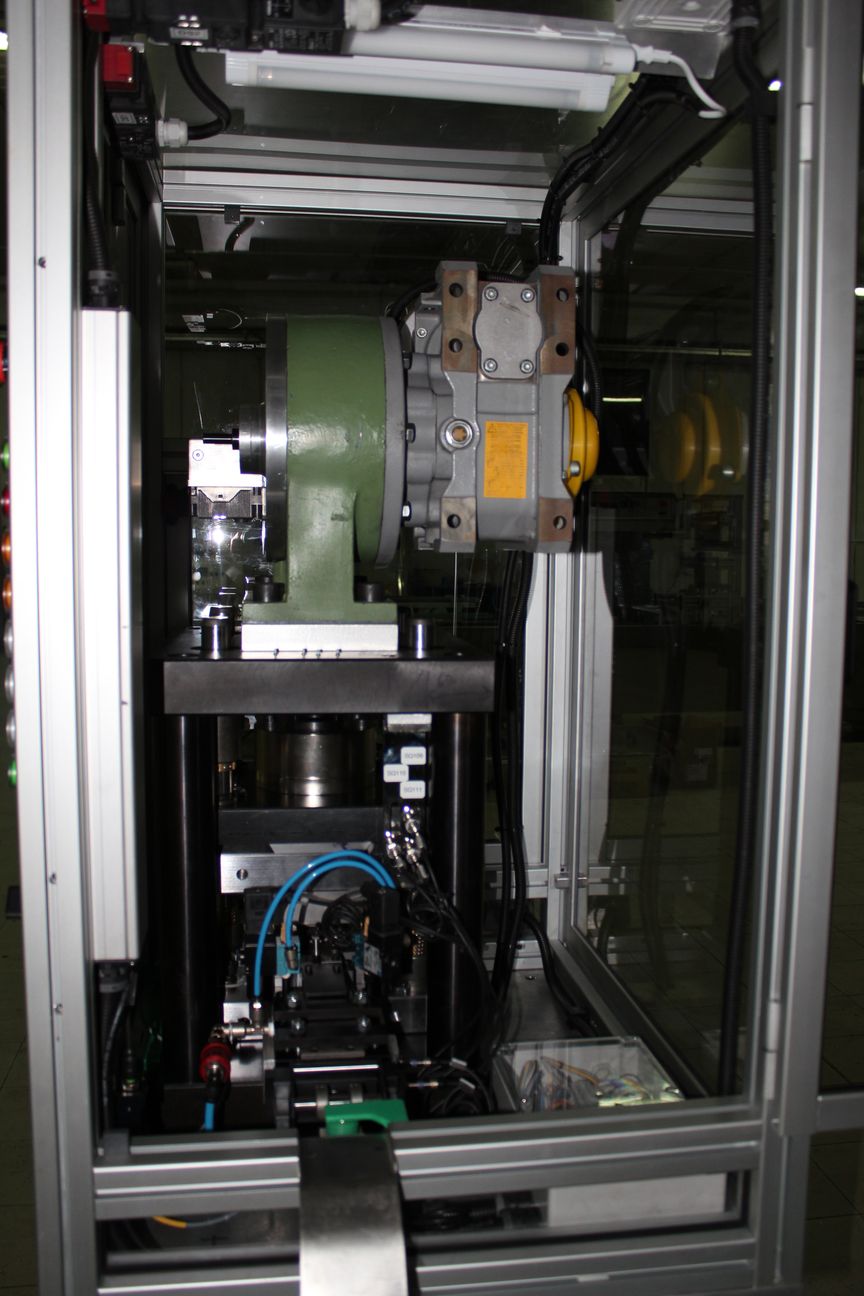

Pressa elettromeccanica per la movimentazione di uno stampo di tranciatura. Movimentazione eccentrica in carcassa di fusione in ghisa. Motoriduttore trifase controllato con inverter. Elettroserrature di sicurezza. Jog manuale a bassa velocità in salita e discesa. Alimentatore pneumatico di precisone.
PRESSA ELETTROMECCANICA AD ECCENTRICO

Assieme
Vista laterale
Dettaglio stampo
Quadro elettrico
Sinottico

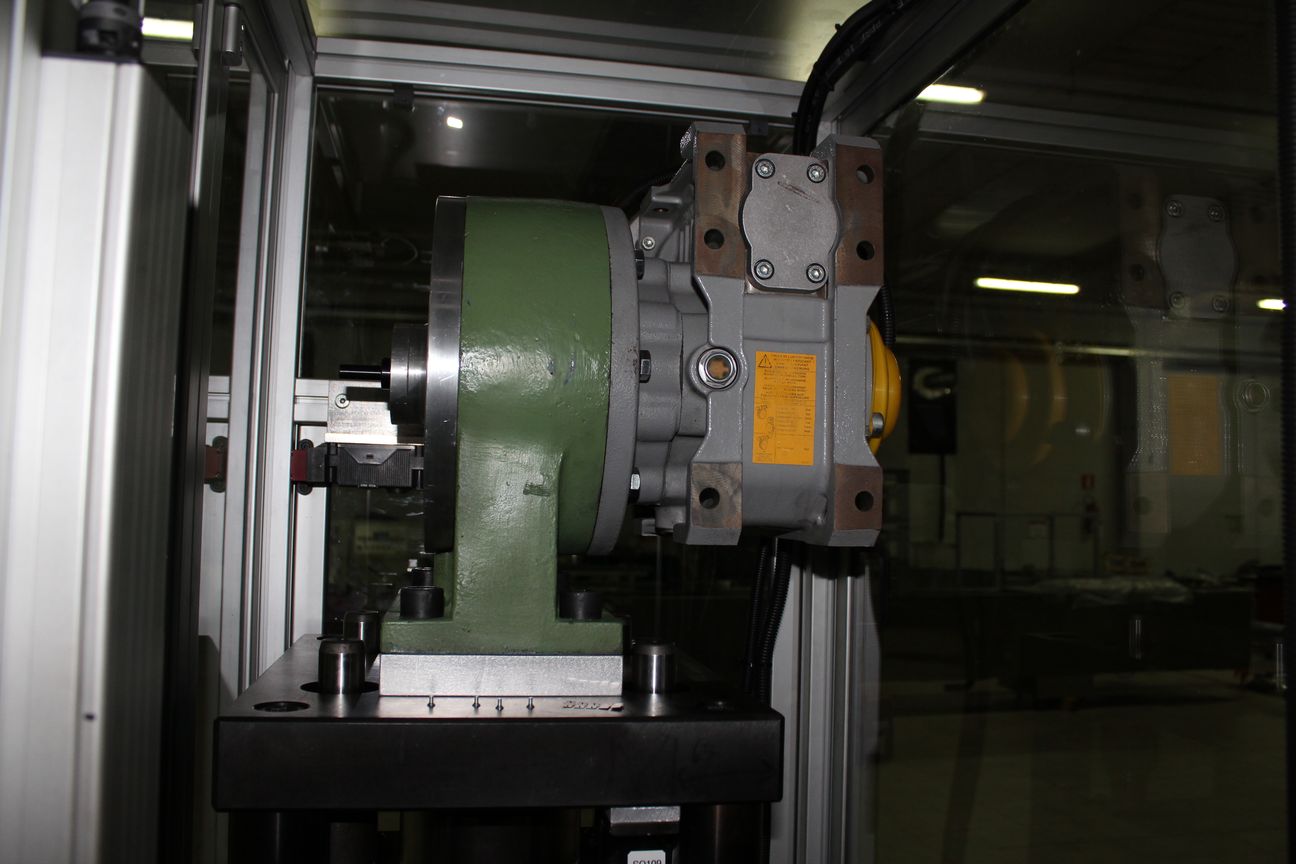

Dettaglio pressa
Tecnologie
PLC, motoriduttore asincrono trifase, inverter, elettroserrature.

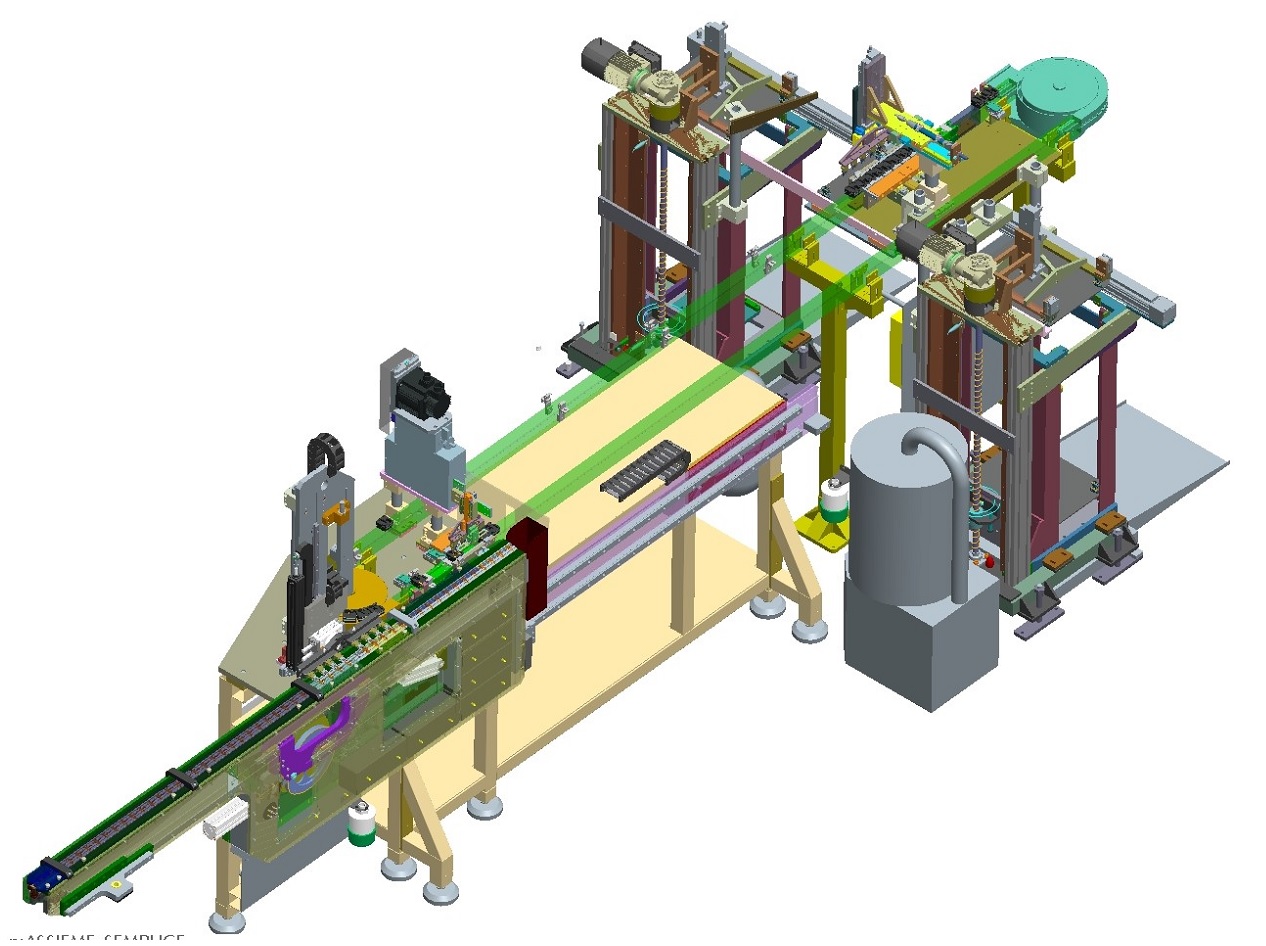

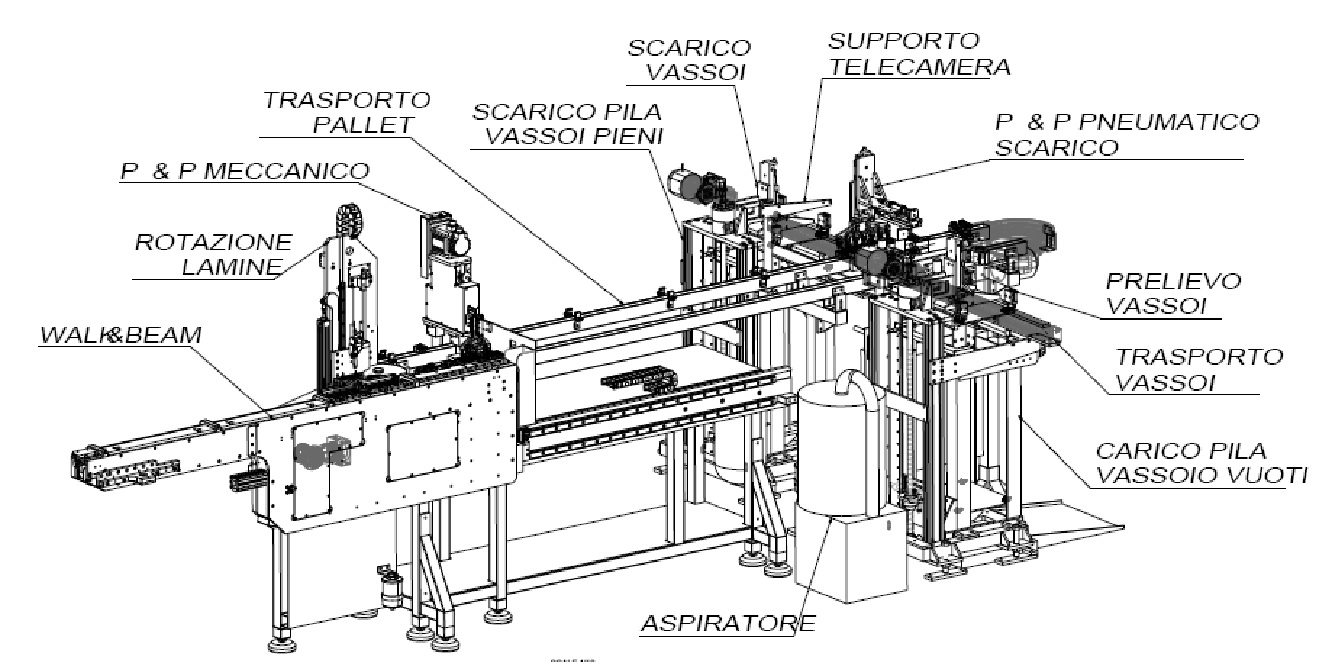

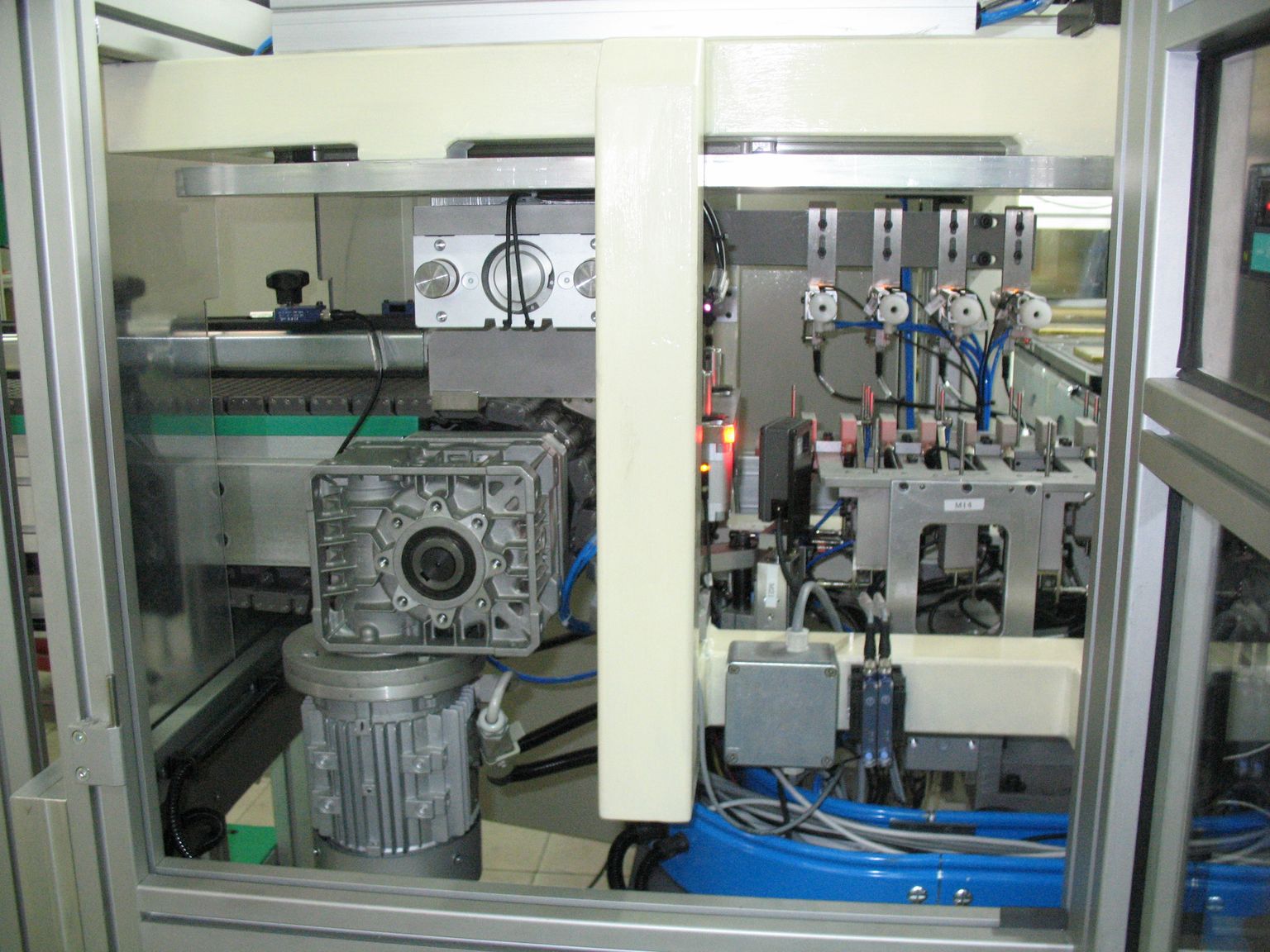

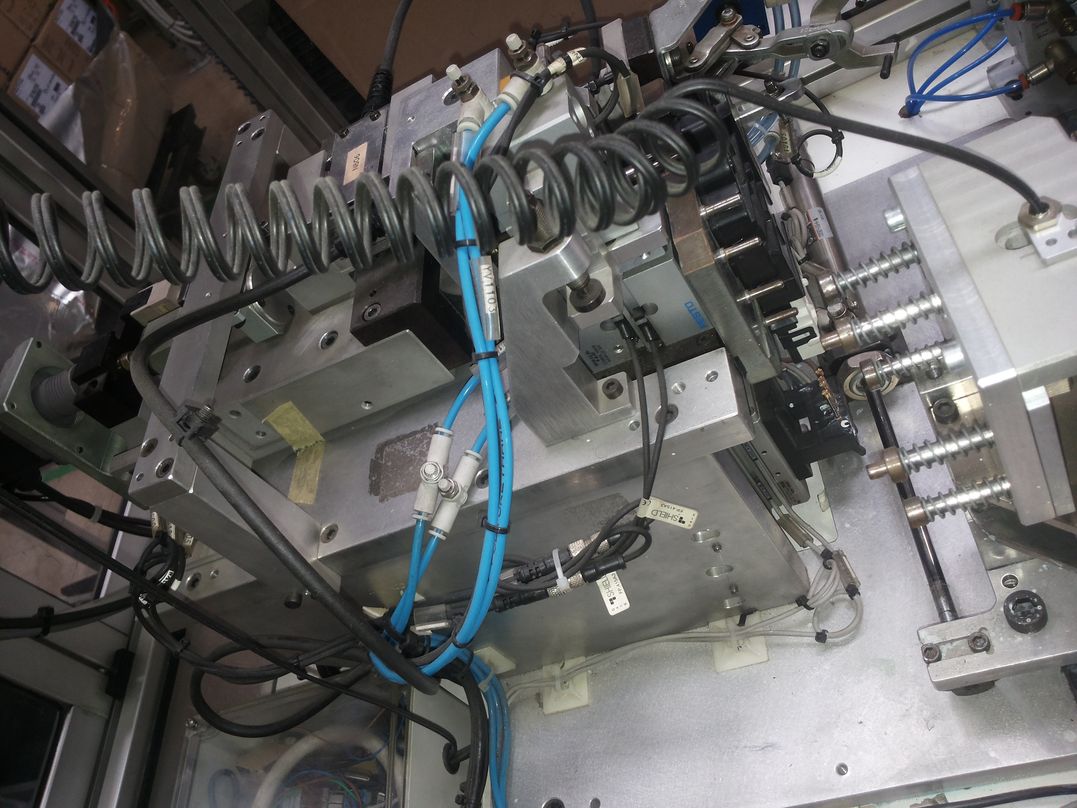

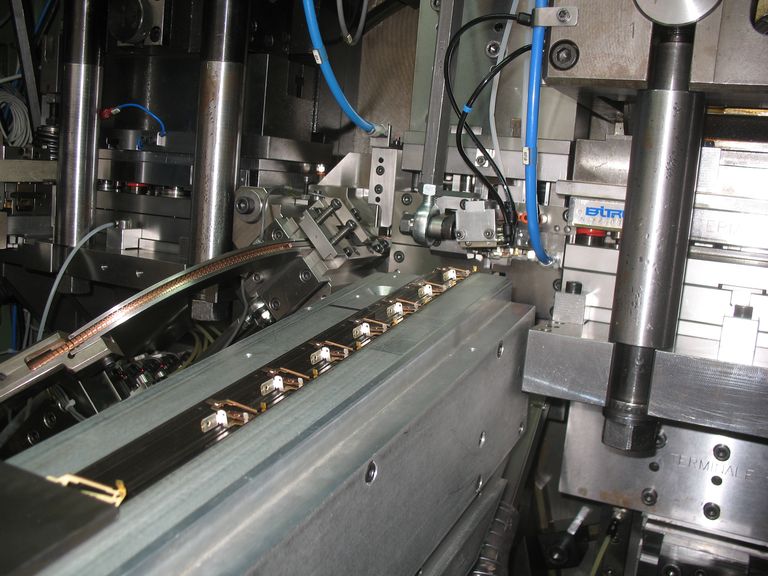

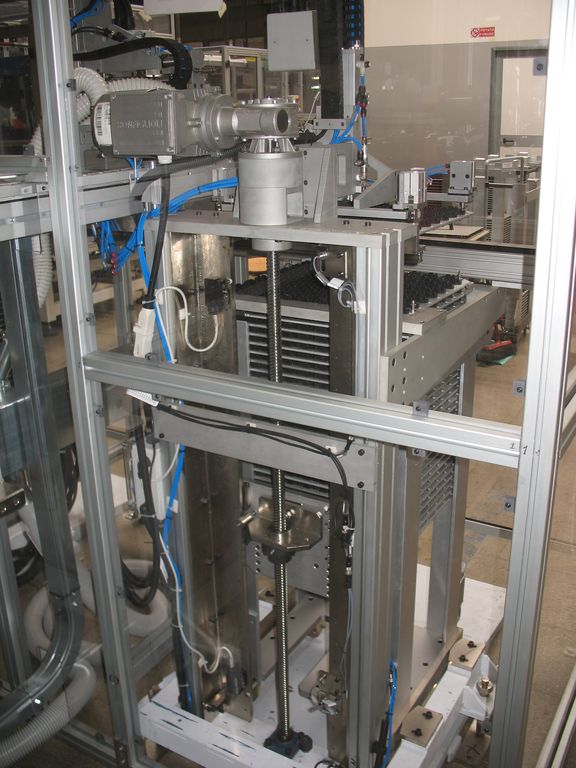

Macchina automatica che effettua lo scarico di componenti tranciati da una pressa Bruderer. I componenti si muovono mediante un walk and beam a brushless e camma X-Y, vengono orientati mediante manipolatore a camme, si muovono su pallet Flexlink ed infine vengono inseriti in vassoio successivamente impilati su carrelli.
MACCHINA SCARICO AUTOMATICO DA PRESSA

Modello Assieme
Stazioni
Assieme in installazione
Dettaglio
Dettaglio

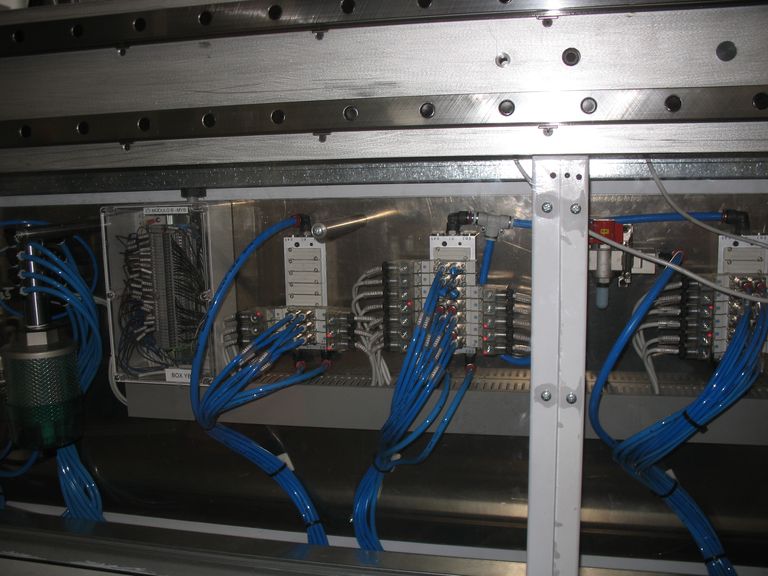

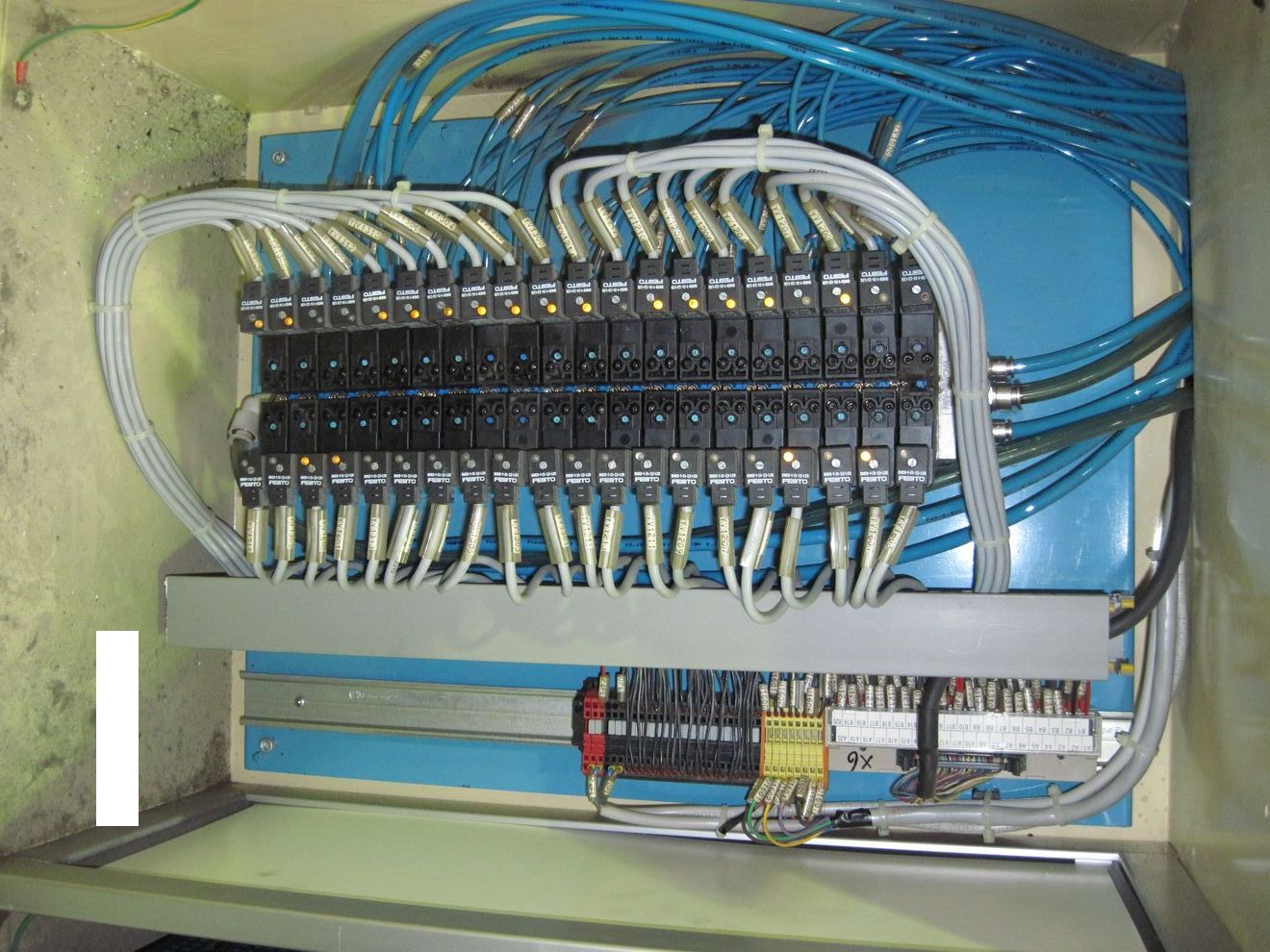

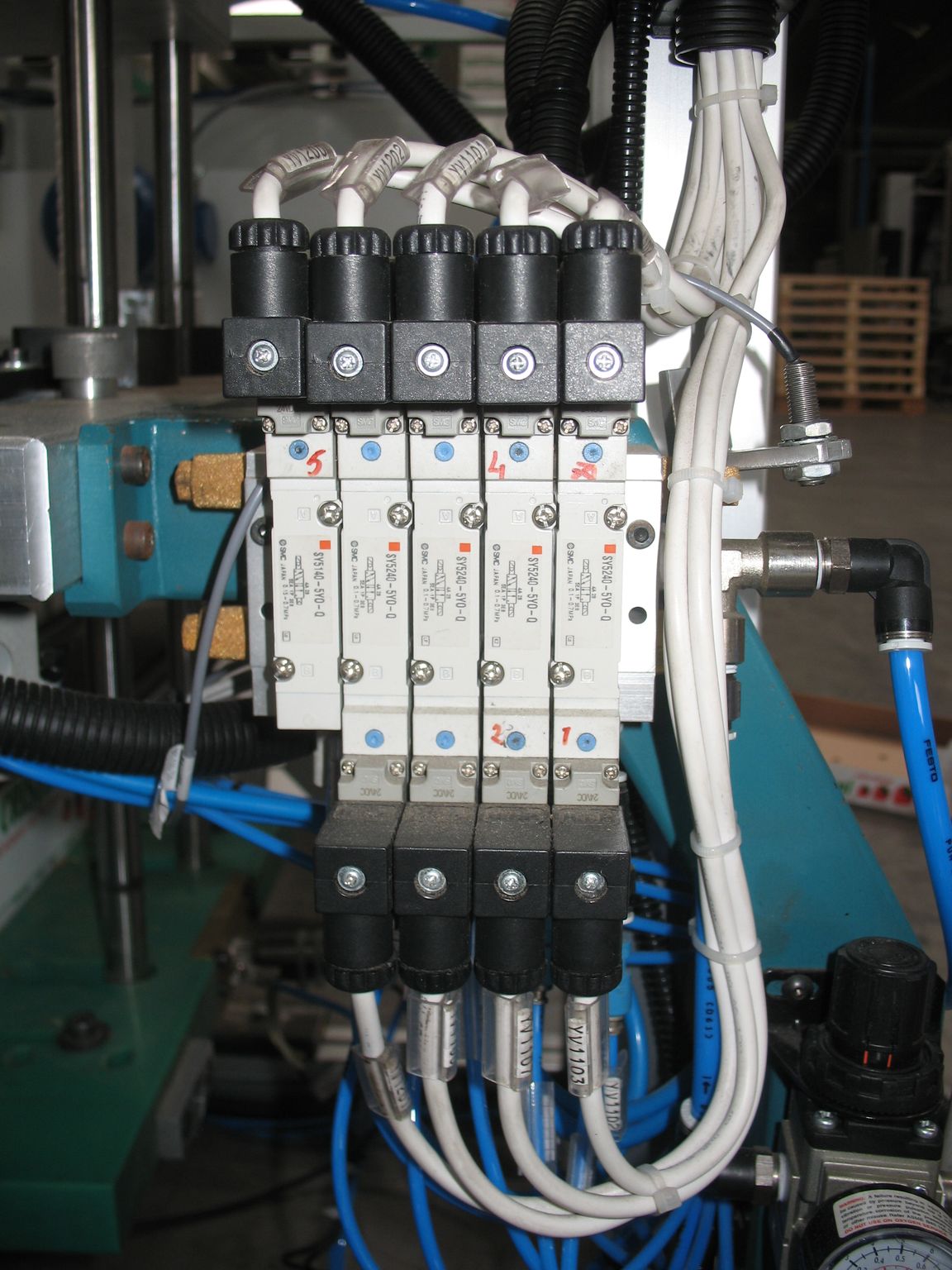

Quadro pneumatico
Tecnologie
PLC, walk and beam a camma con brushless, encoder, nastro flexlink, asse elettrico Festo, interfaccia HMI touch.

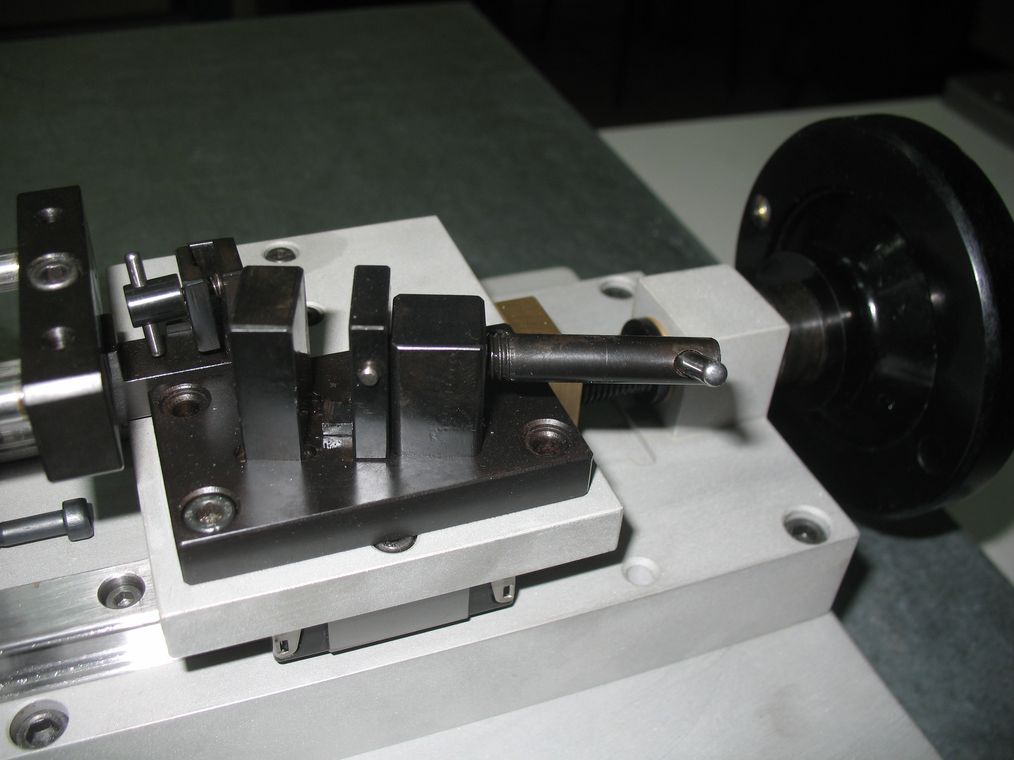

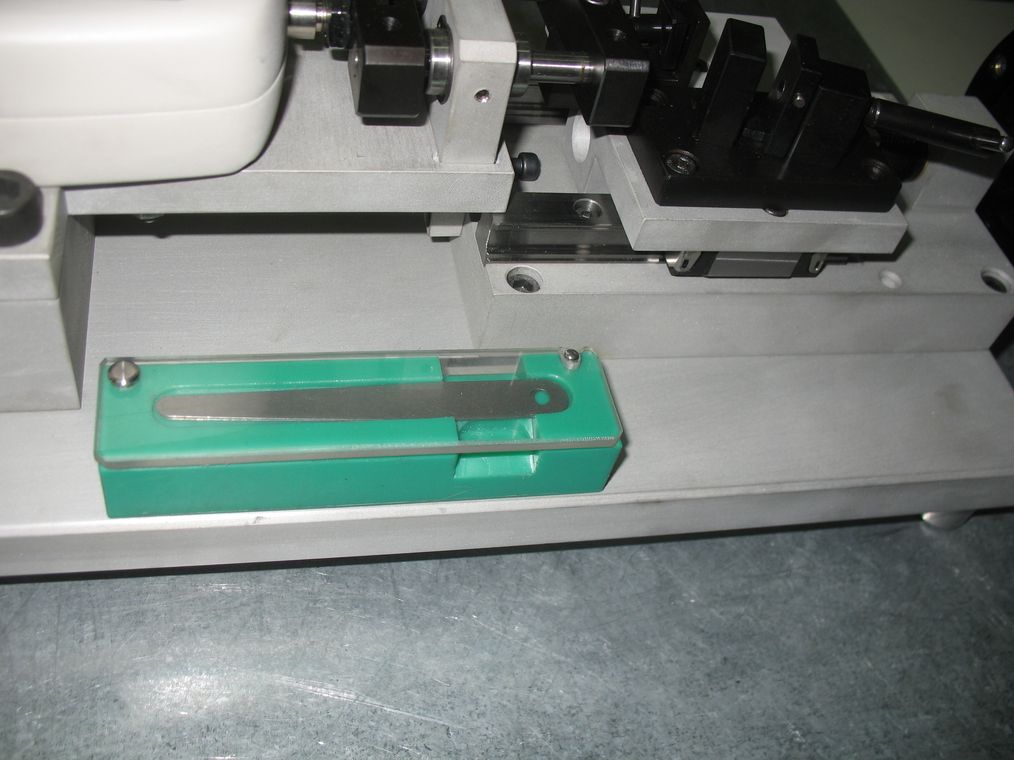

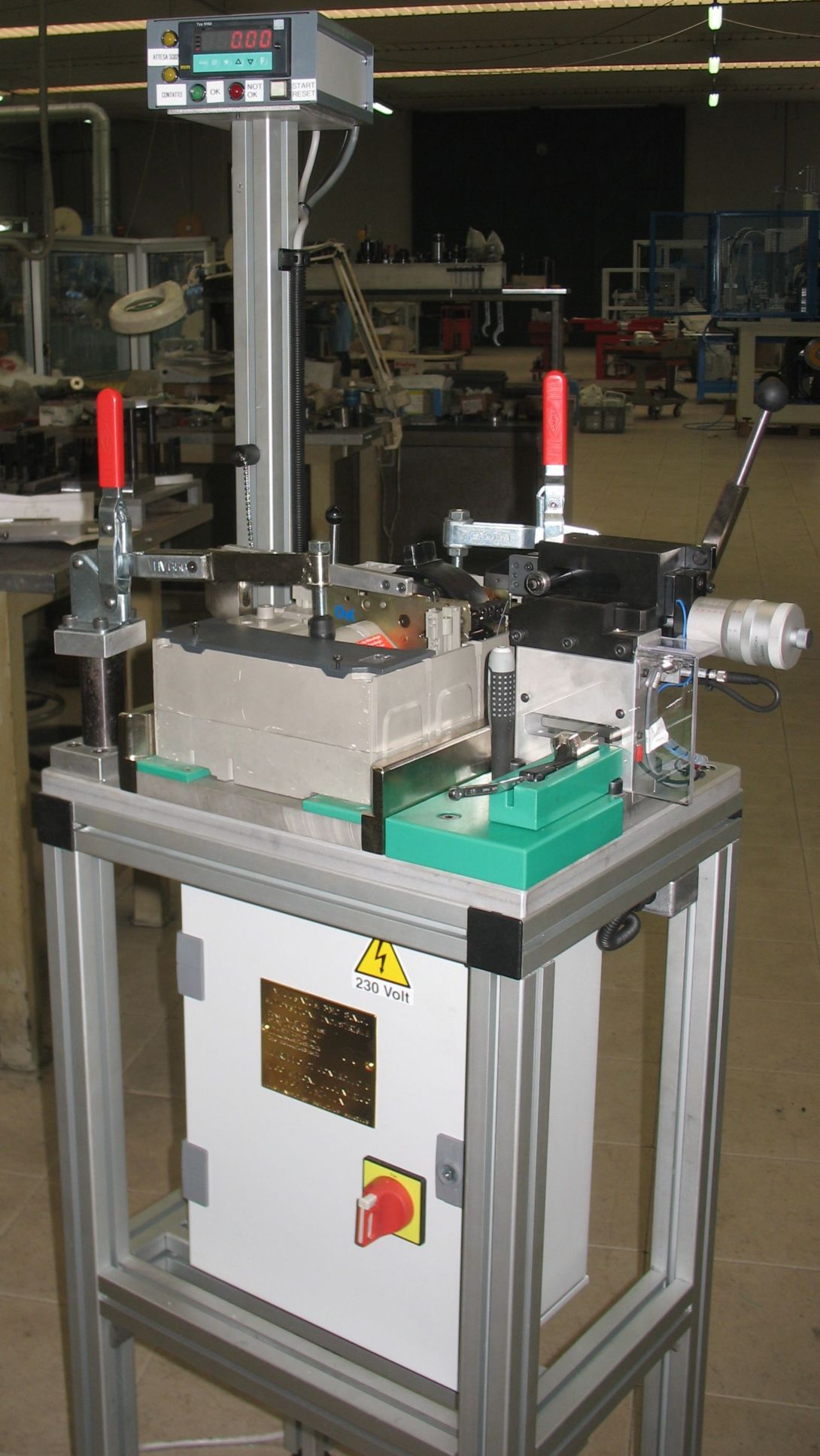

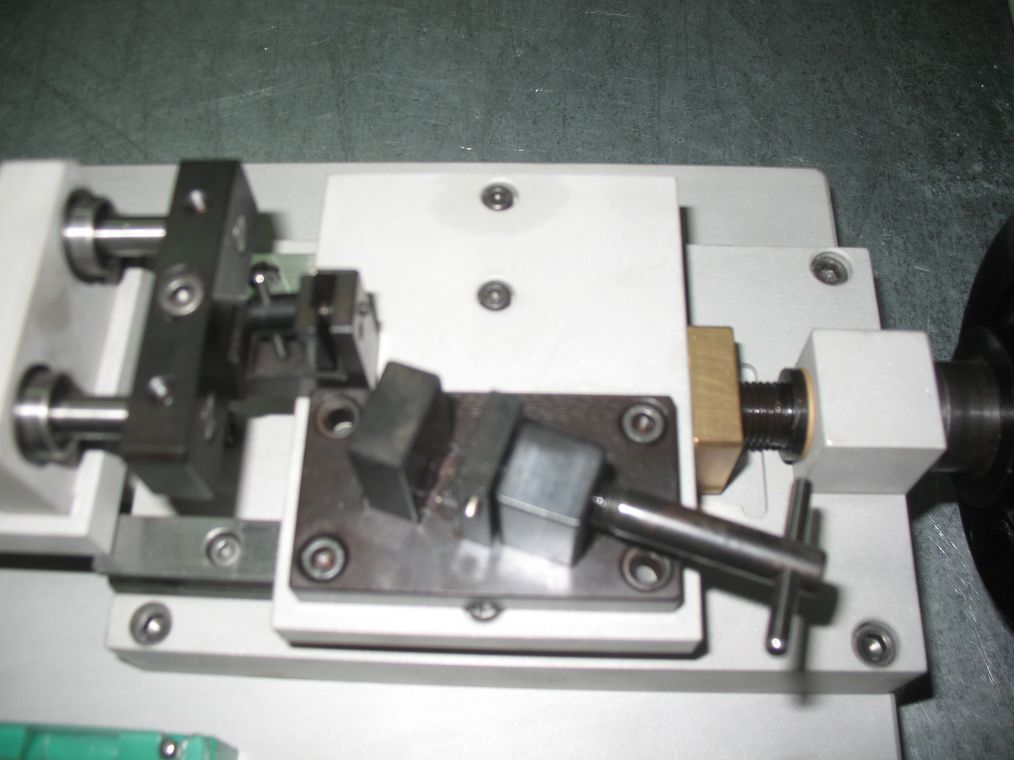

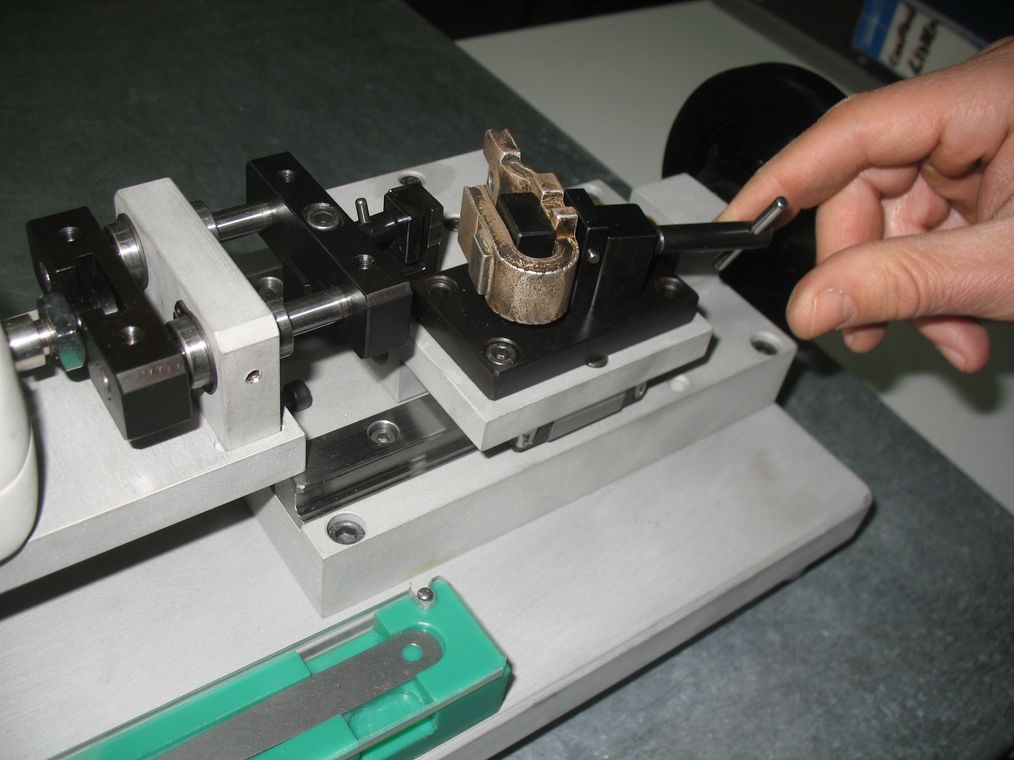

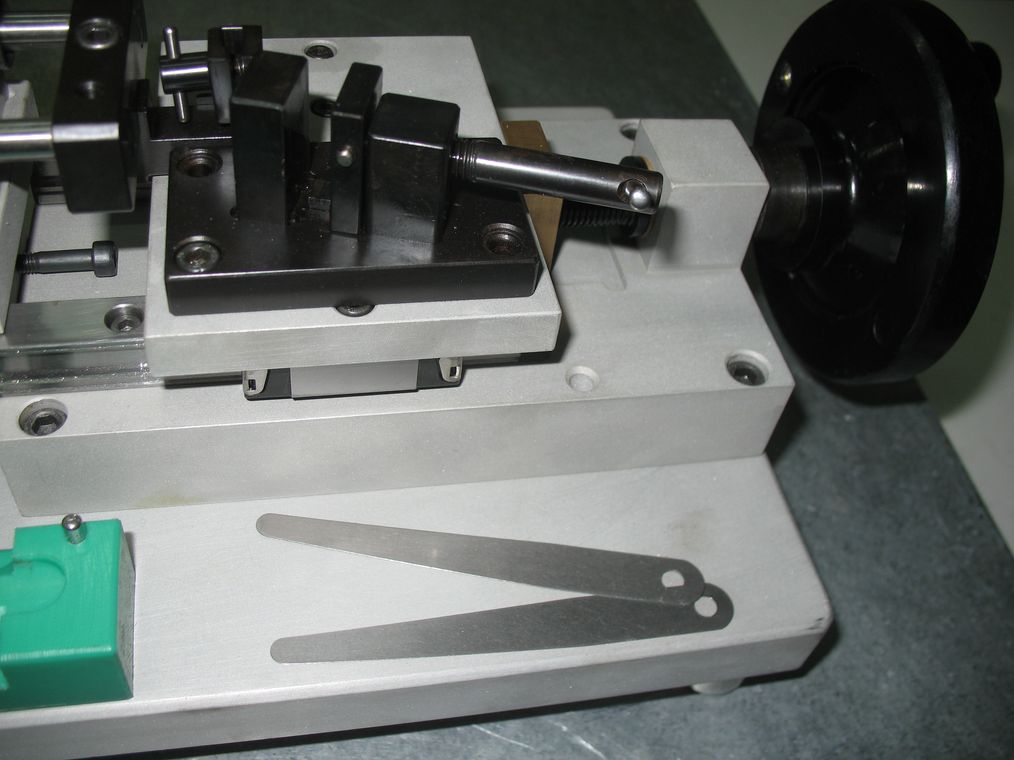

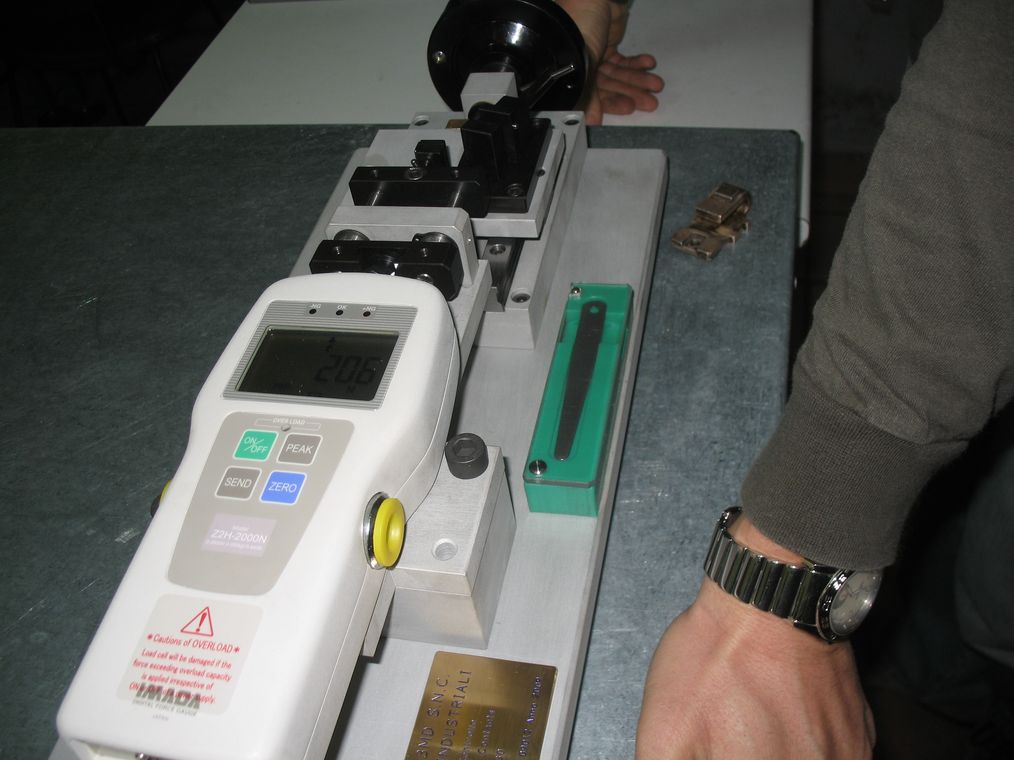

Attrezzo manuale per la prova di tenuta dei contatti elettrici saldati.
Prova di tipo distruttiva, misurazione mediante dinamometro digitale IMADA con segnalazione OK/KO.
Avanzamento a volantino manuale con vite senza fine e madrevite.
ATTREZZO DI PROVA TENUTA

Tecnologie
Dinamometro digitale, vite senza fine e madrevite.

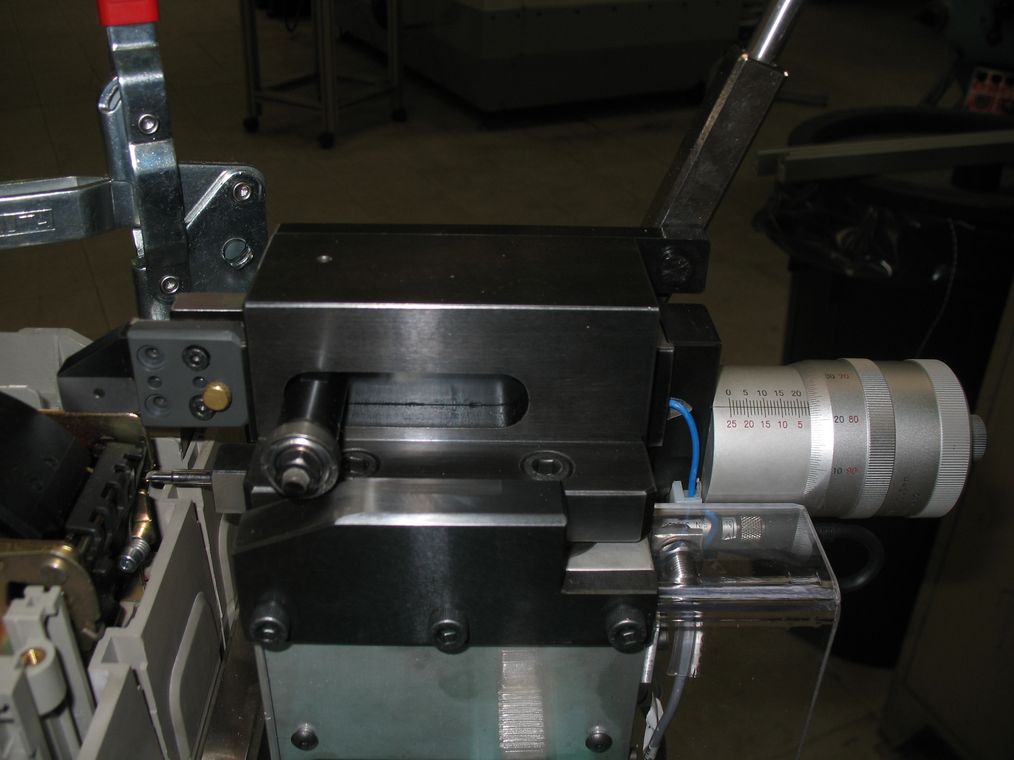

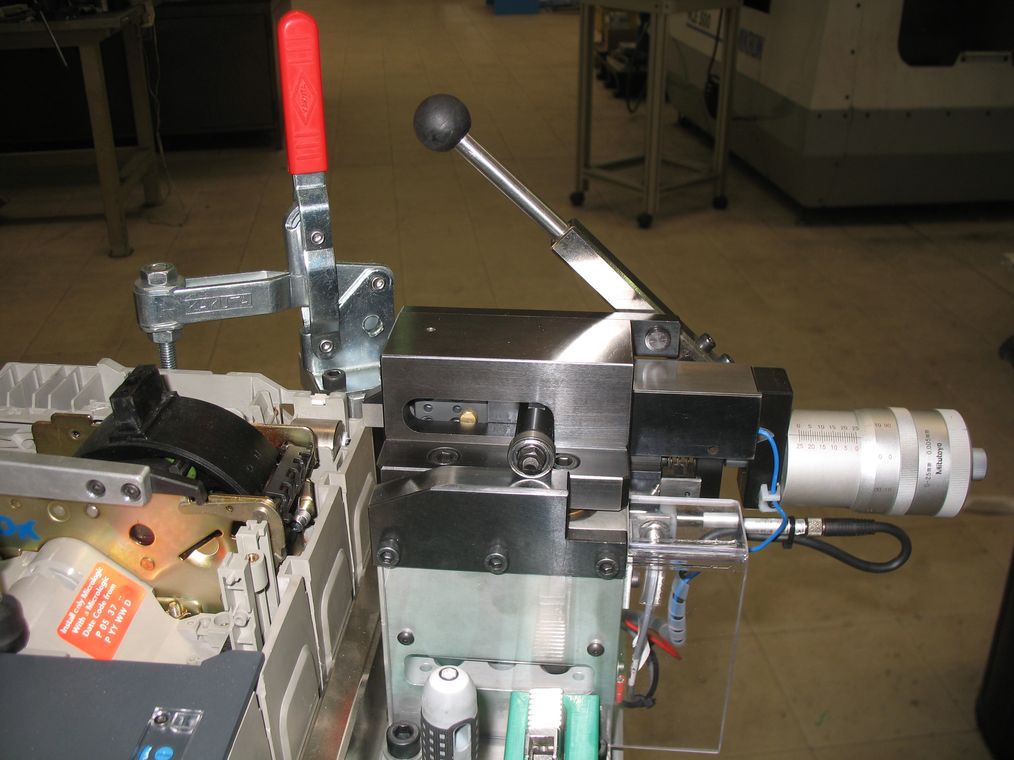

Attrezzo manuale per la taratura della posizione di una molla all'interno dell'interruttore. La posizione della molla determina il punto di sgancio dell'interruttore. Il sistema misura la quota di sgancio e fornisce all'operatore un feedback visivo sulla quantità da regolare. Il sistema usa un trasduttore di posizione, una cella di carico ed un visualizzatore.
ATTREZZO DI TARATURA MOLLA INTERRUTTORE

Assieme

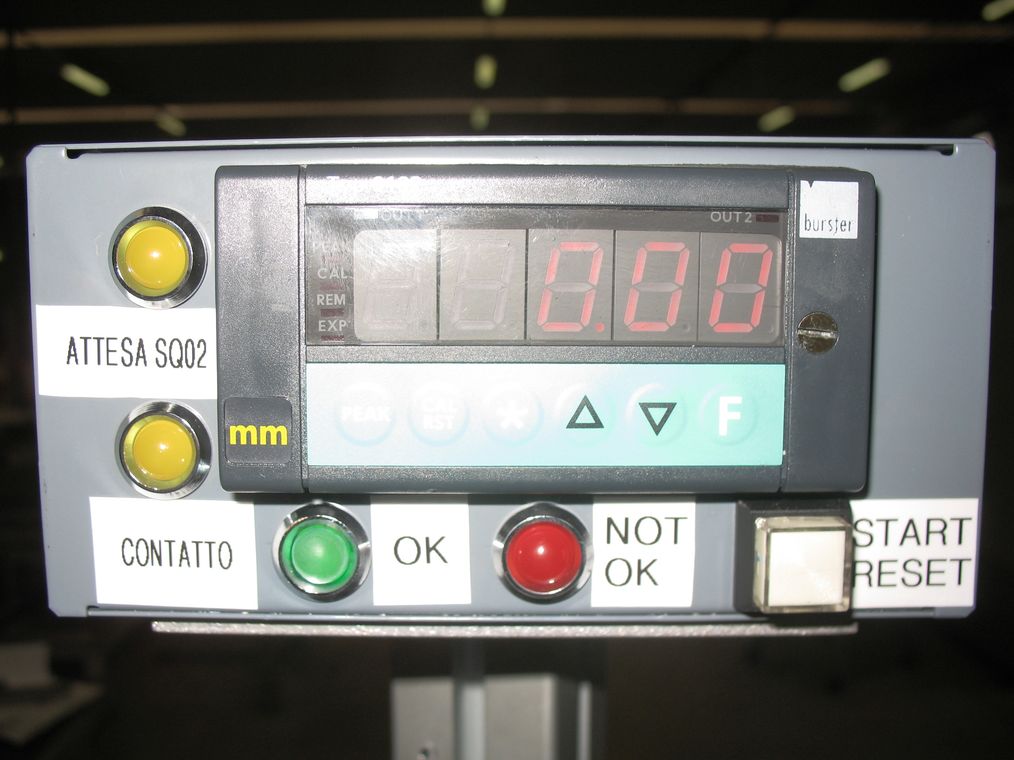

Dettaglio Digiforce
Dettaglio puntale
Dettaglio
Dettaglio

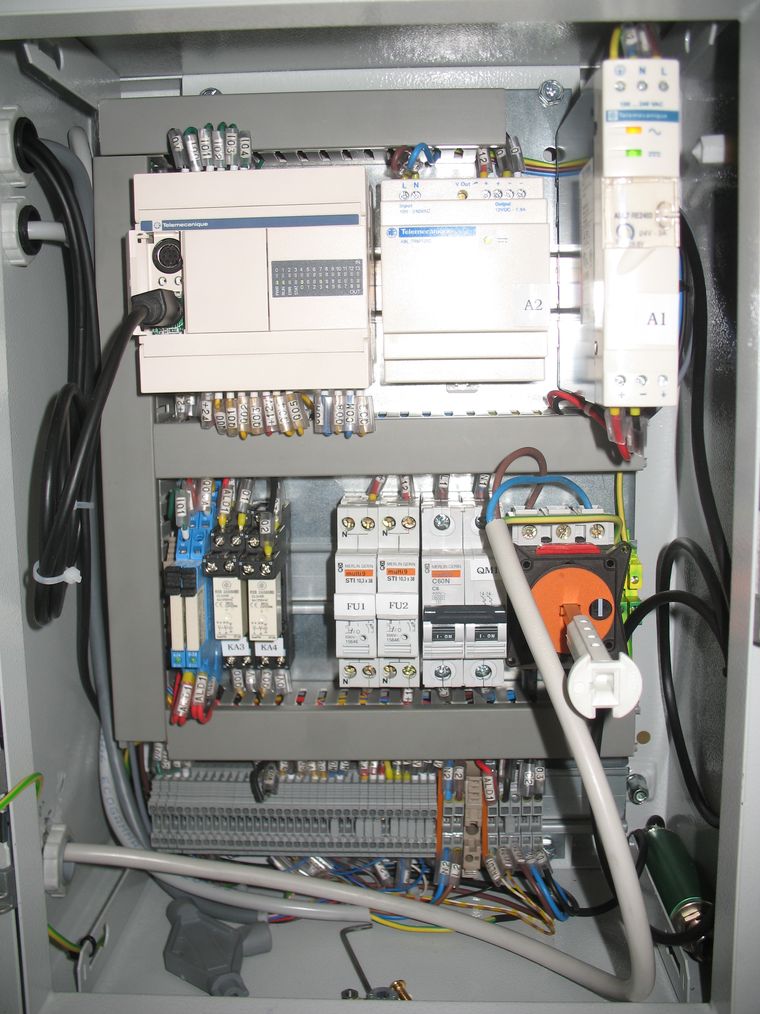

Quadro elettrico
Tecnologie
Cella di carico, LVDT, visualizzatore Digiforce Burster, PLC, testina micormetrica Mytutoyo, PLC.

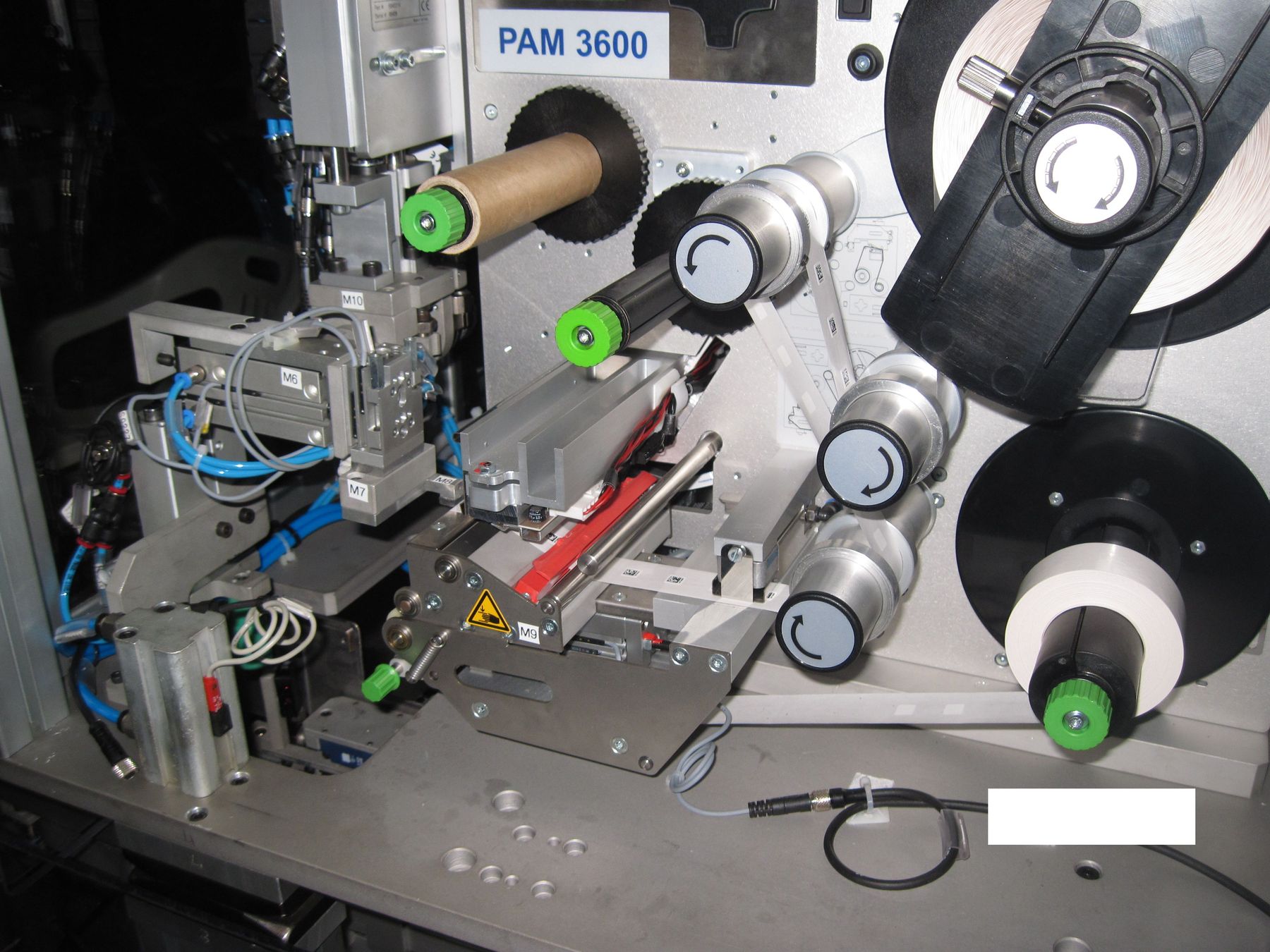

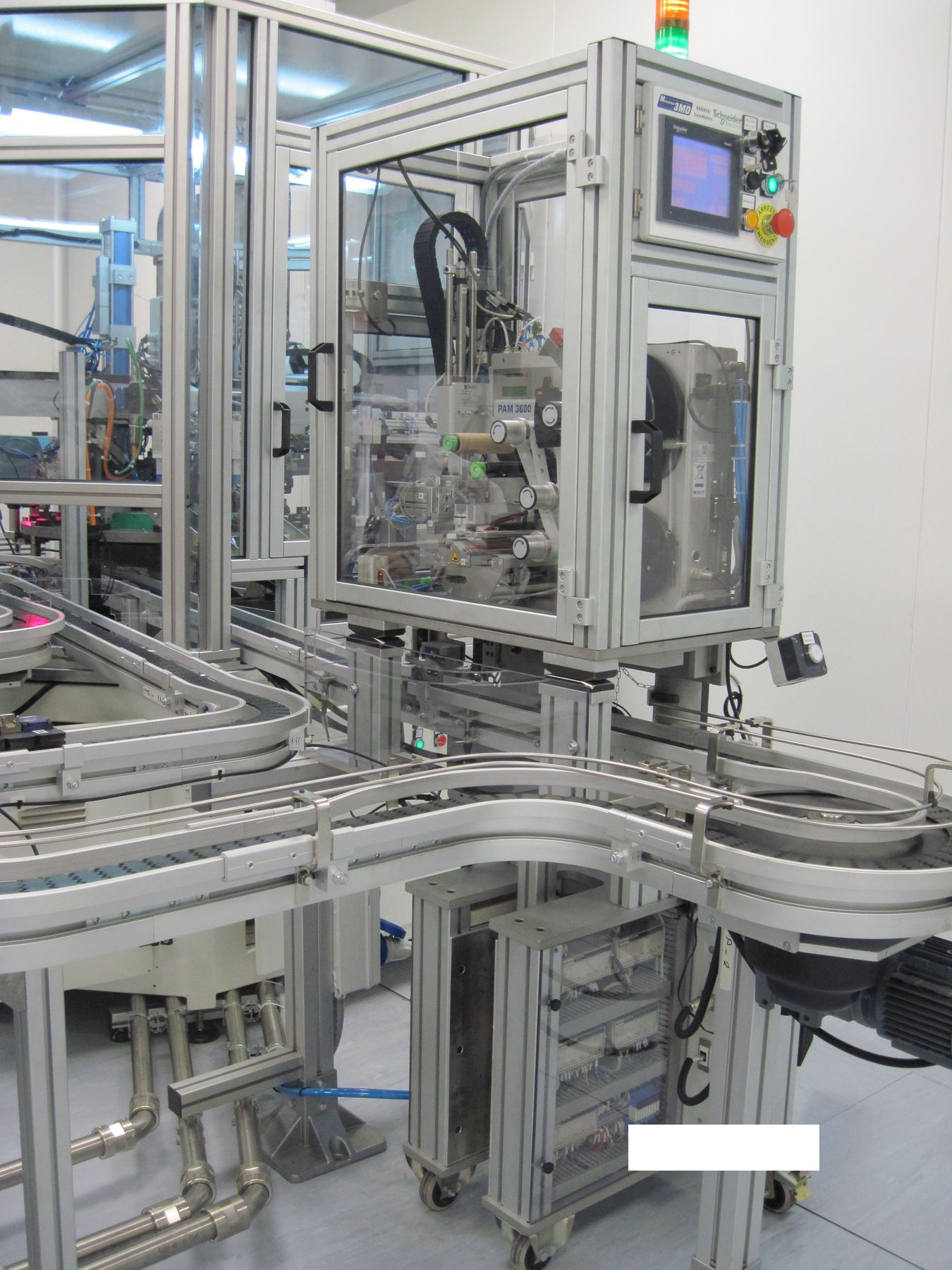

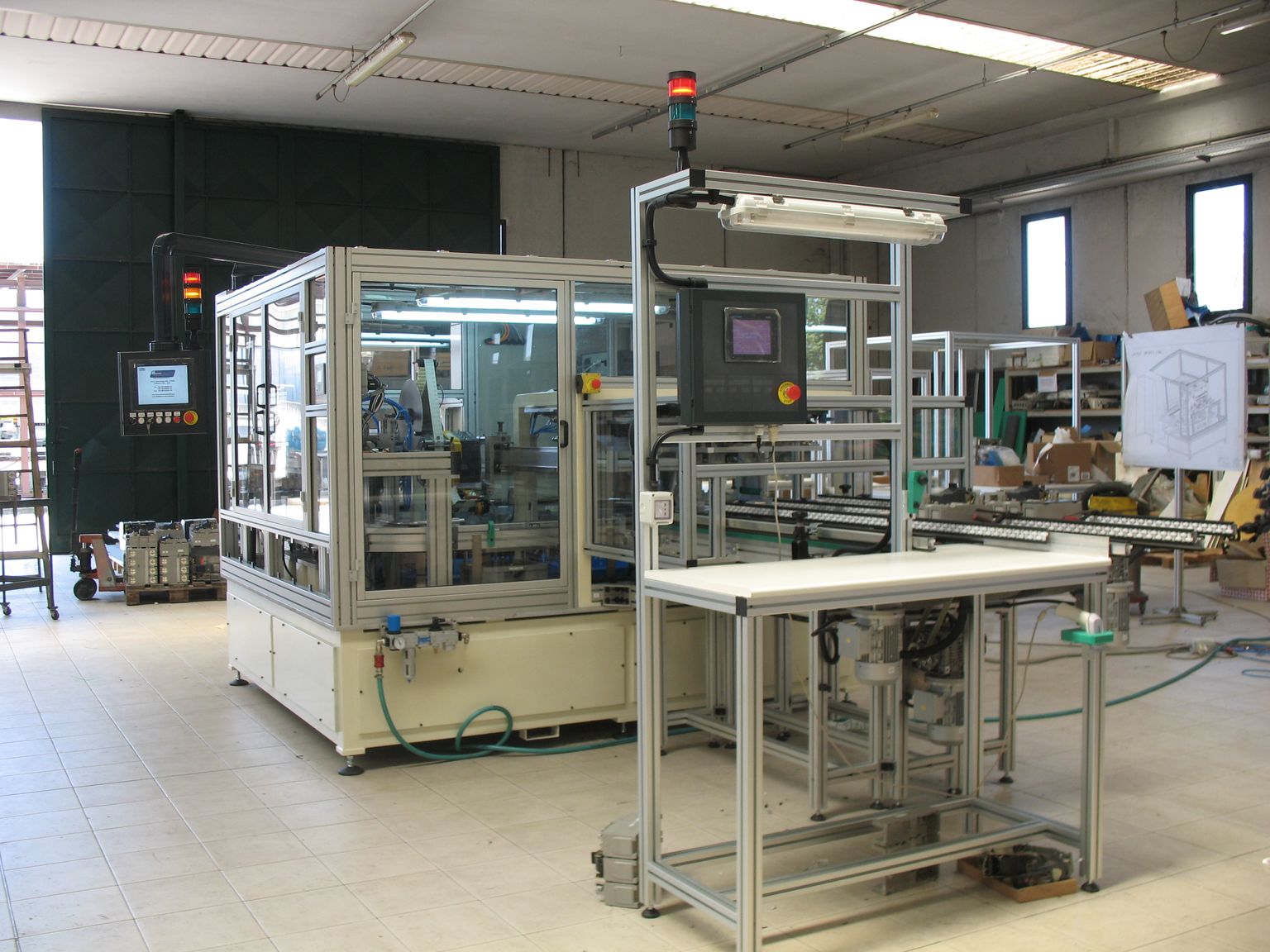

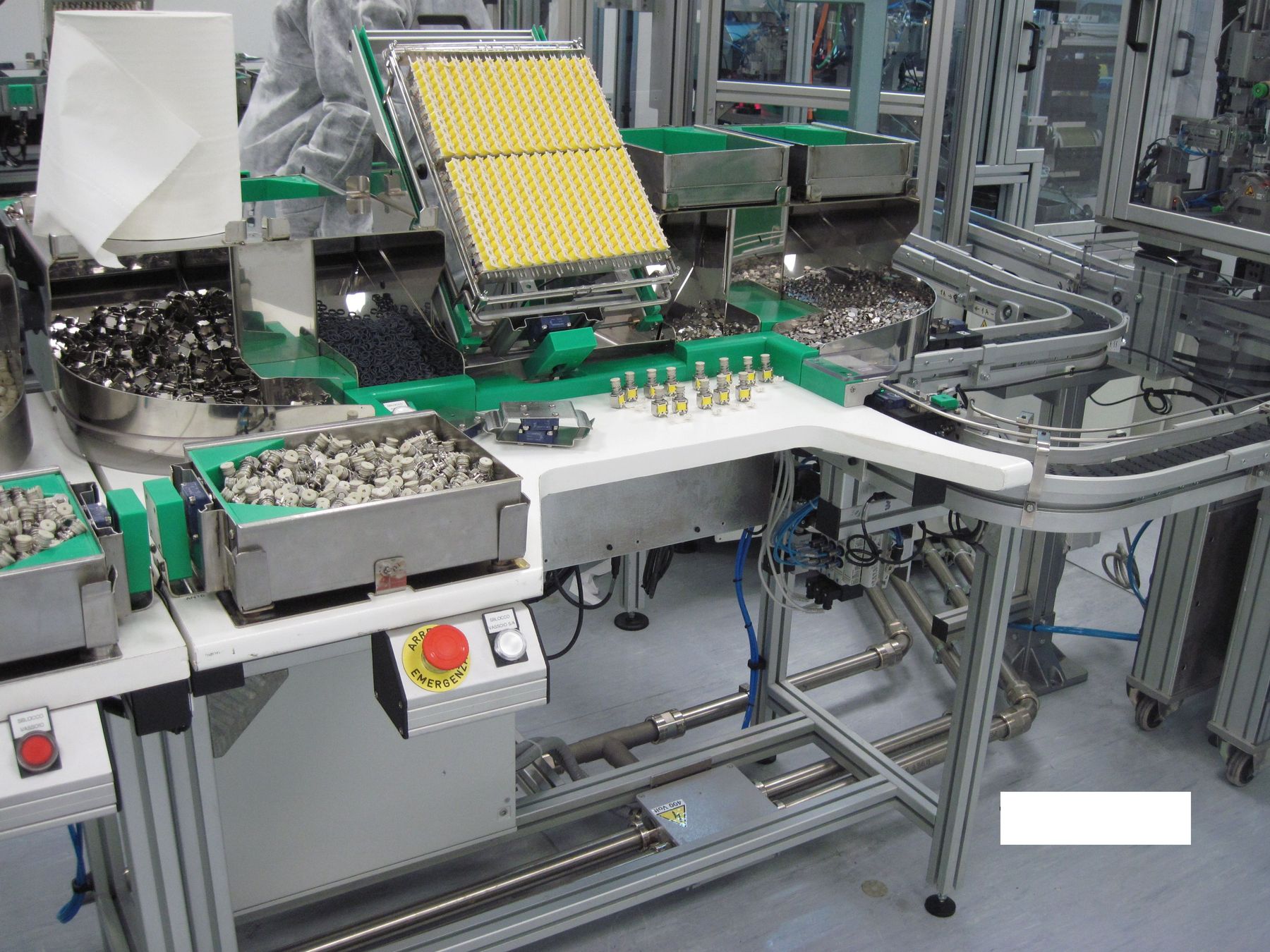

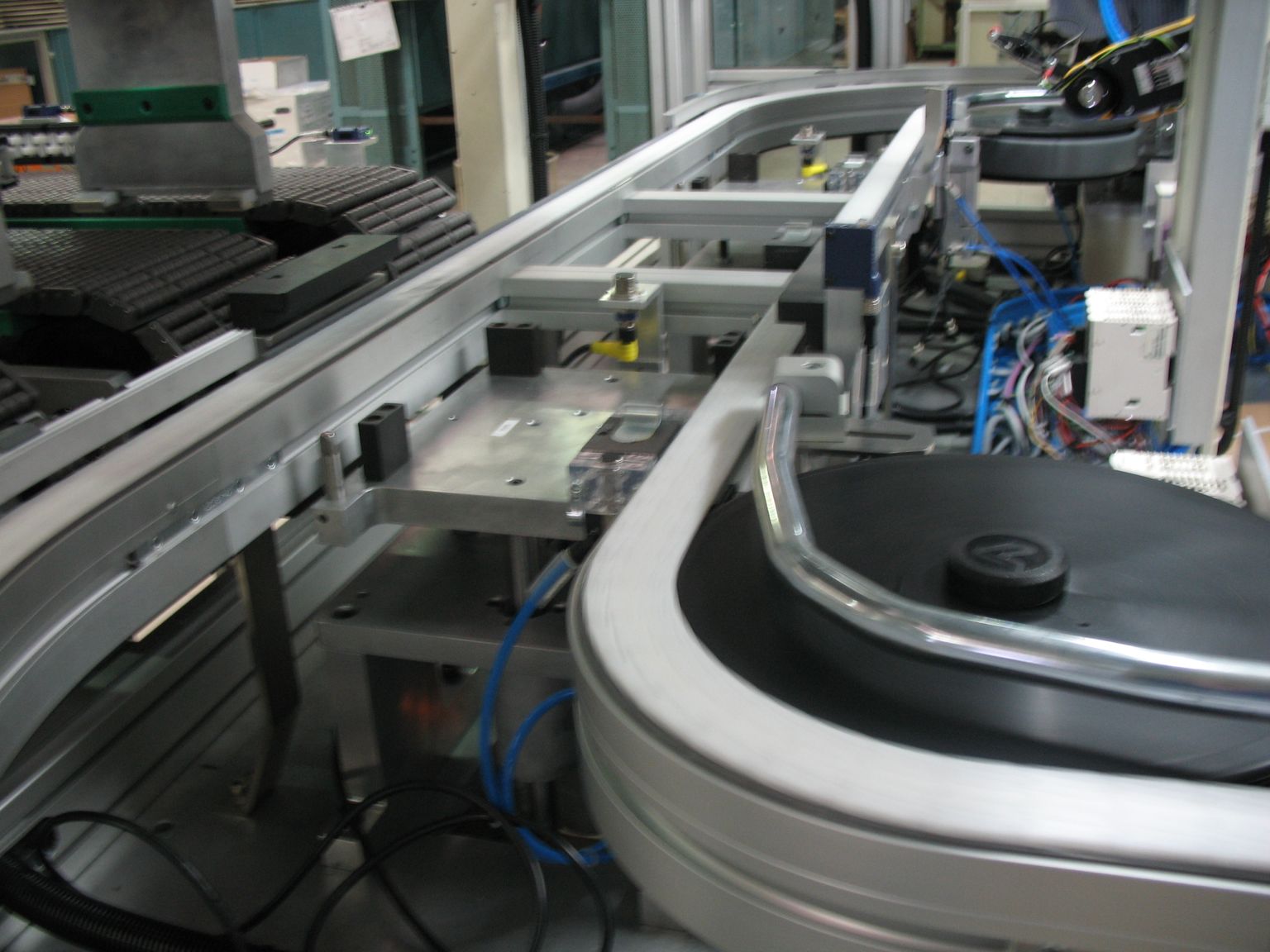

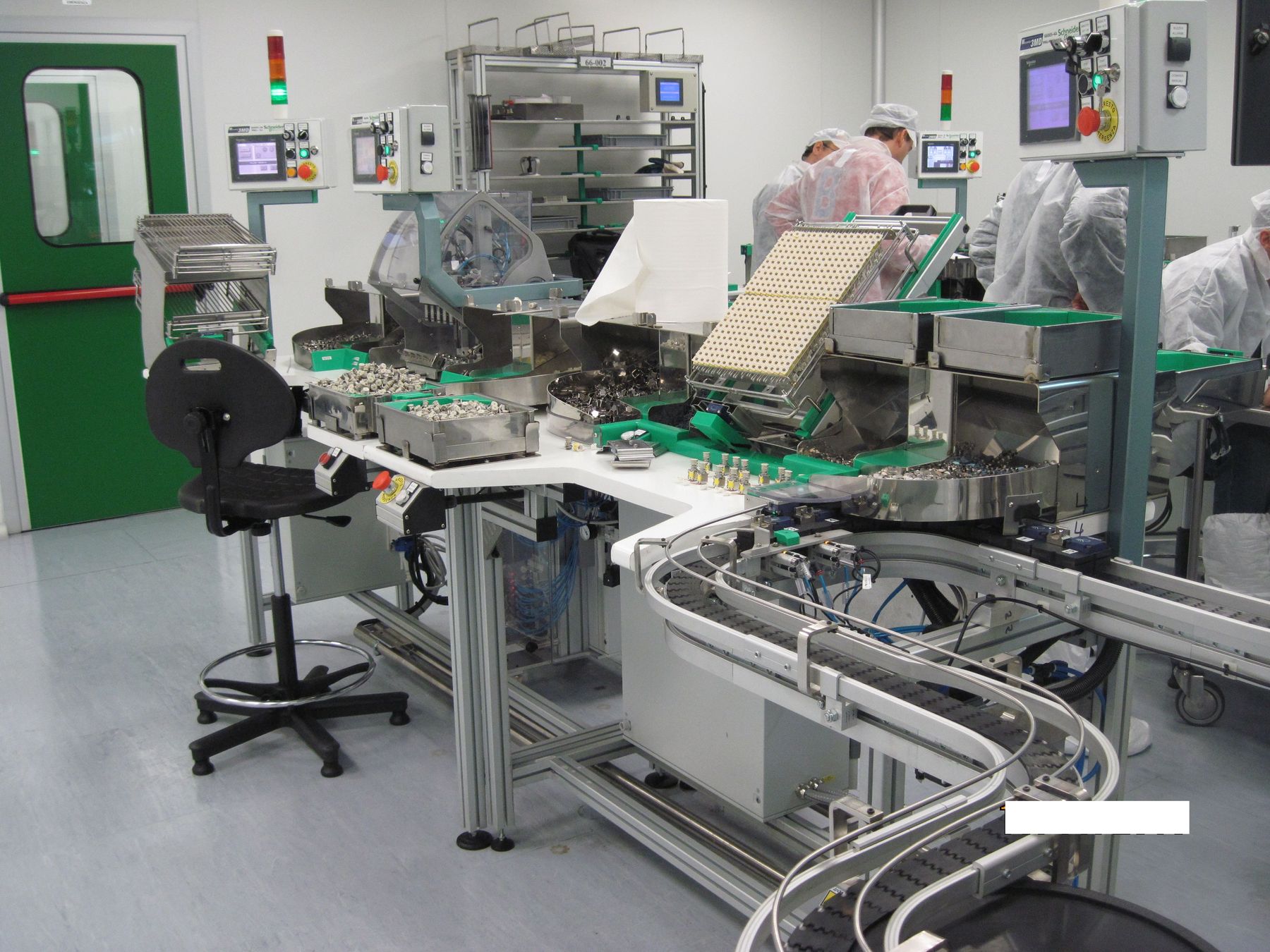

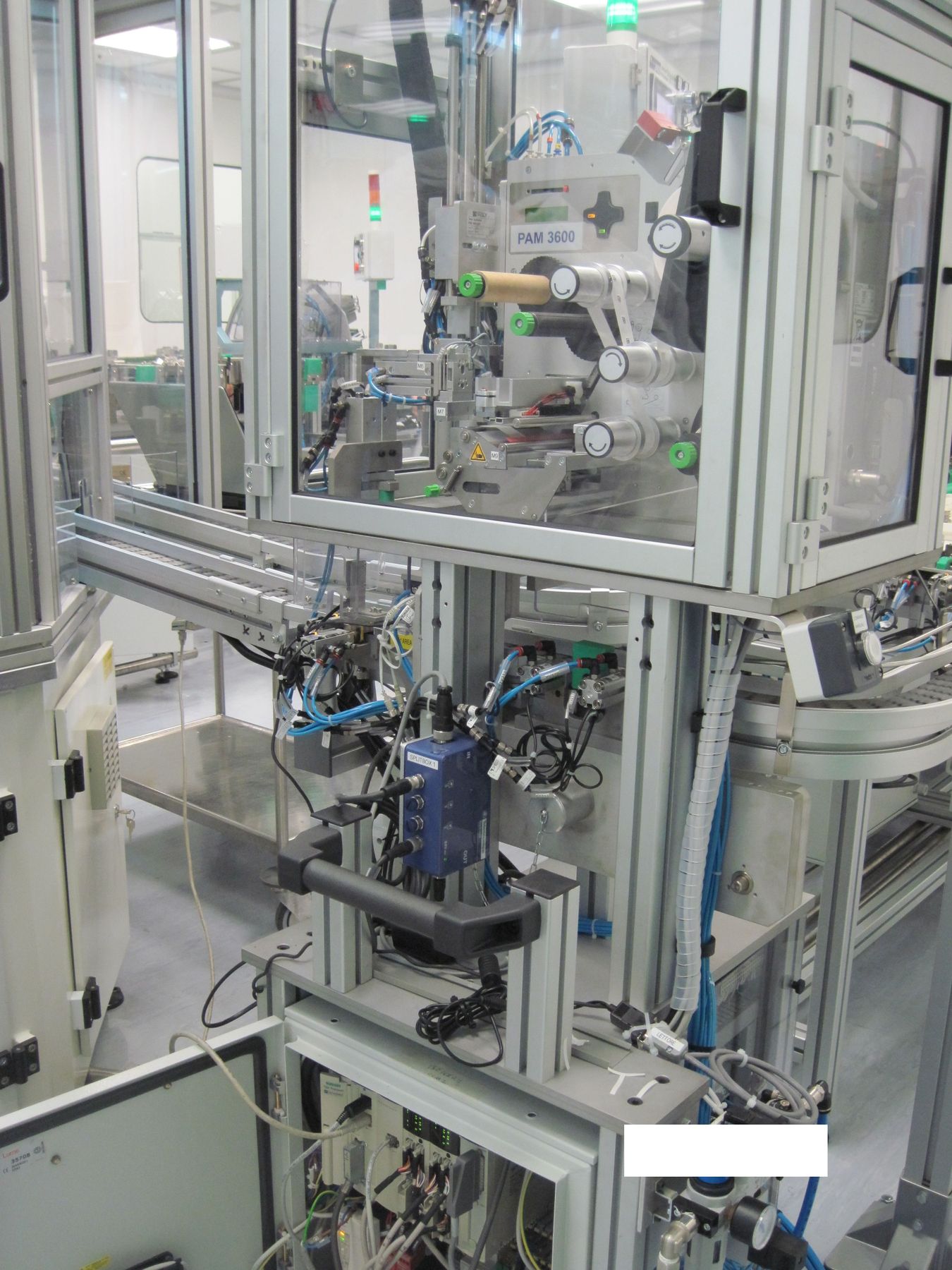

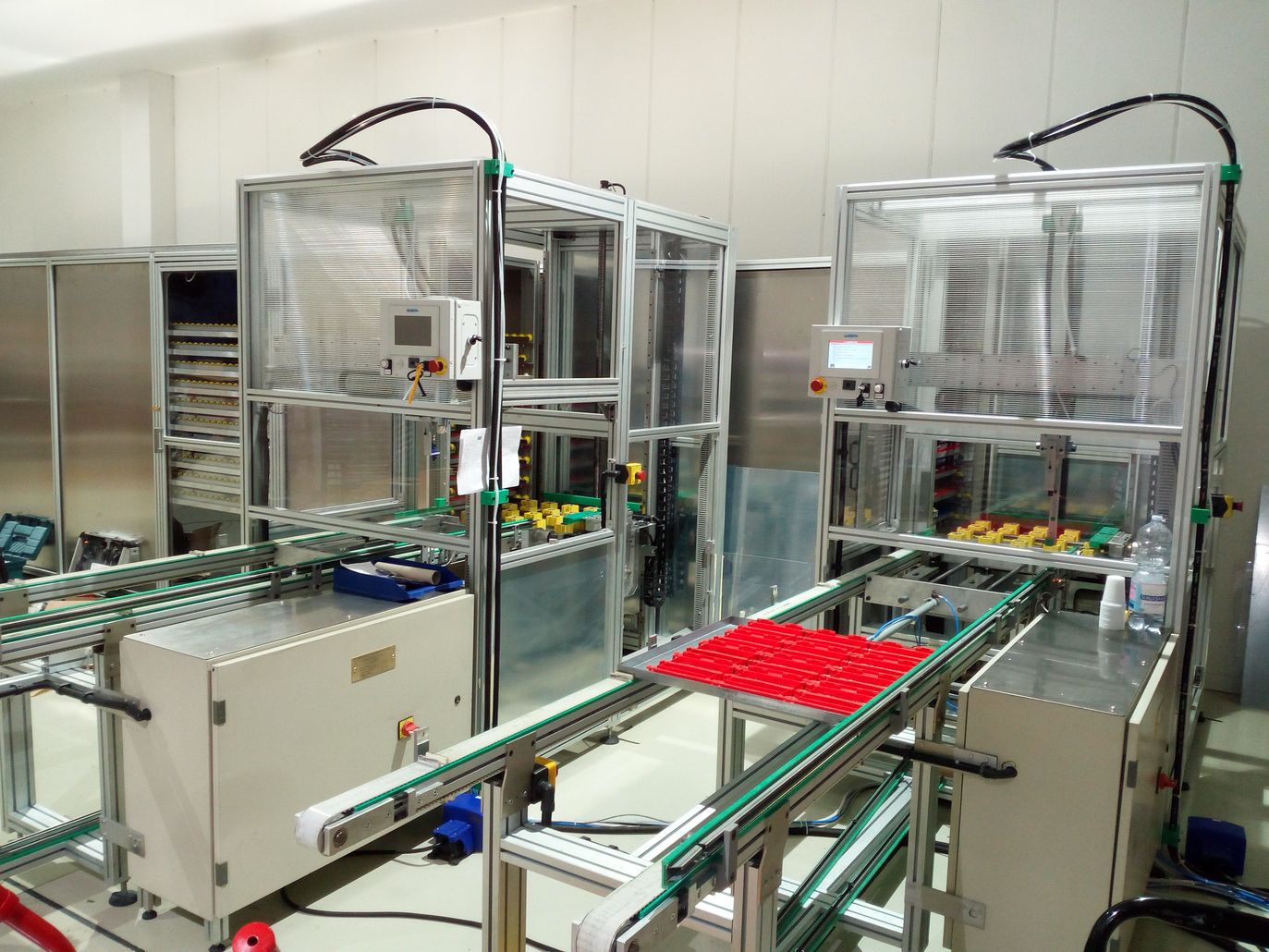

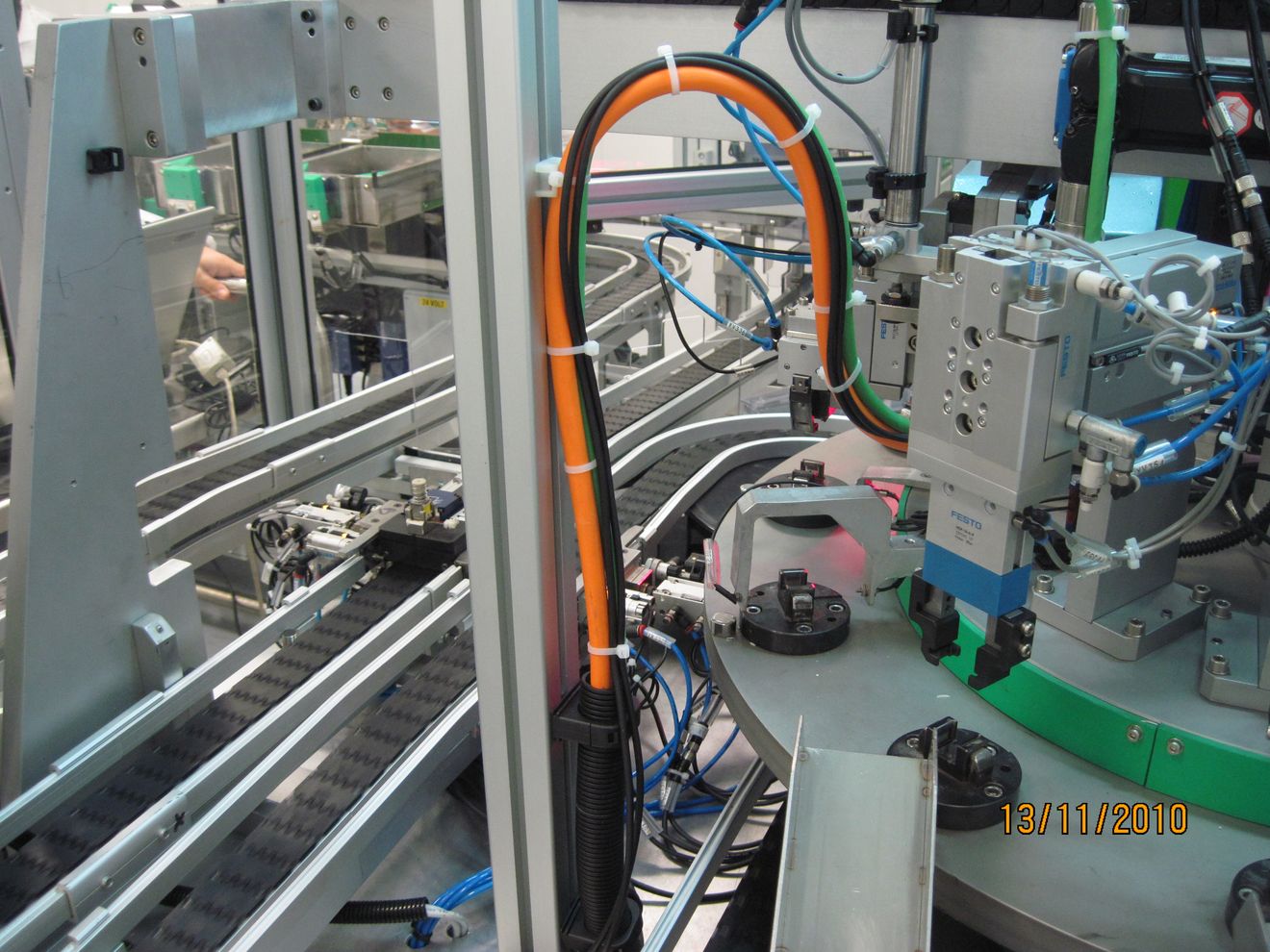

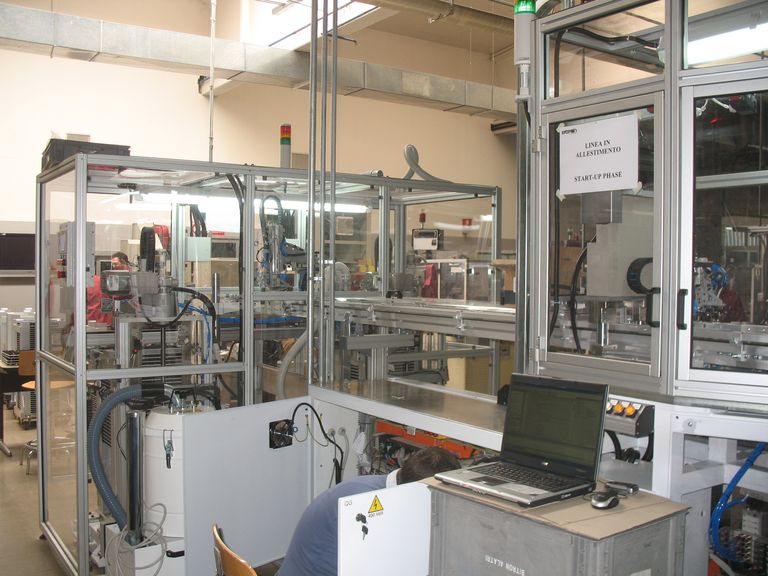

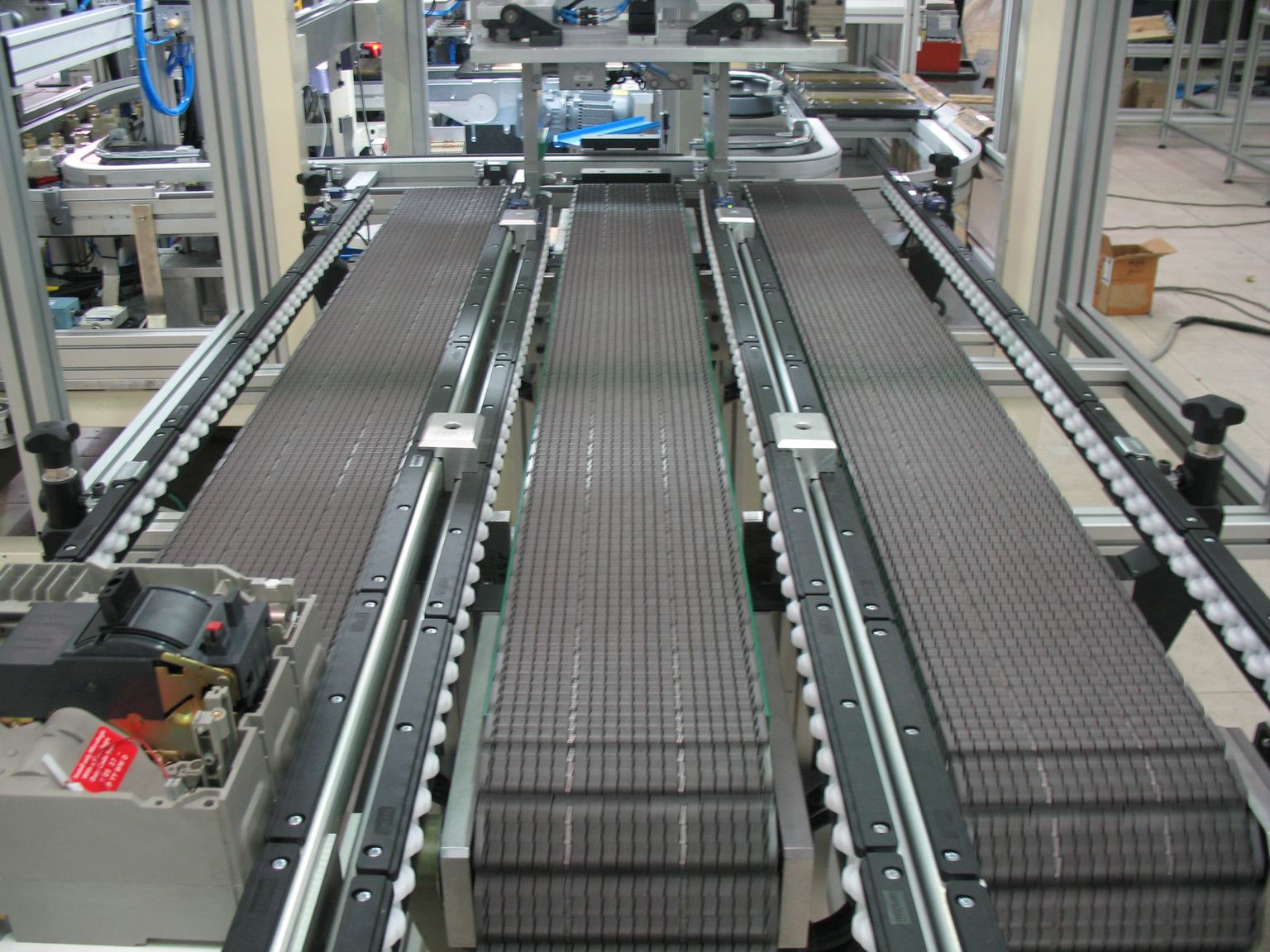

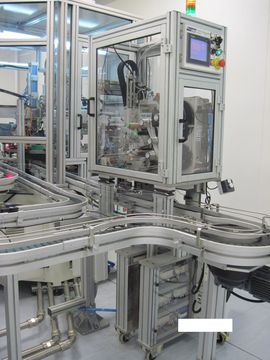

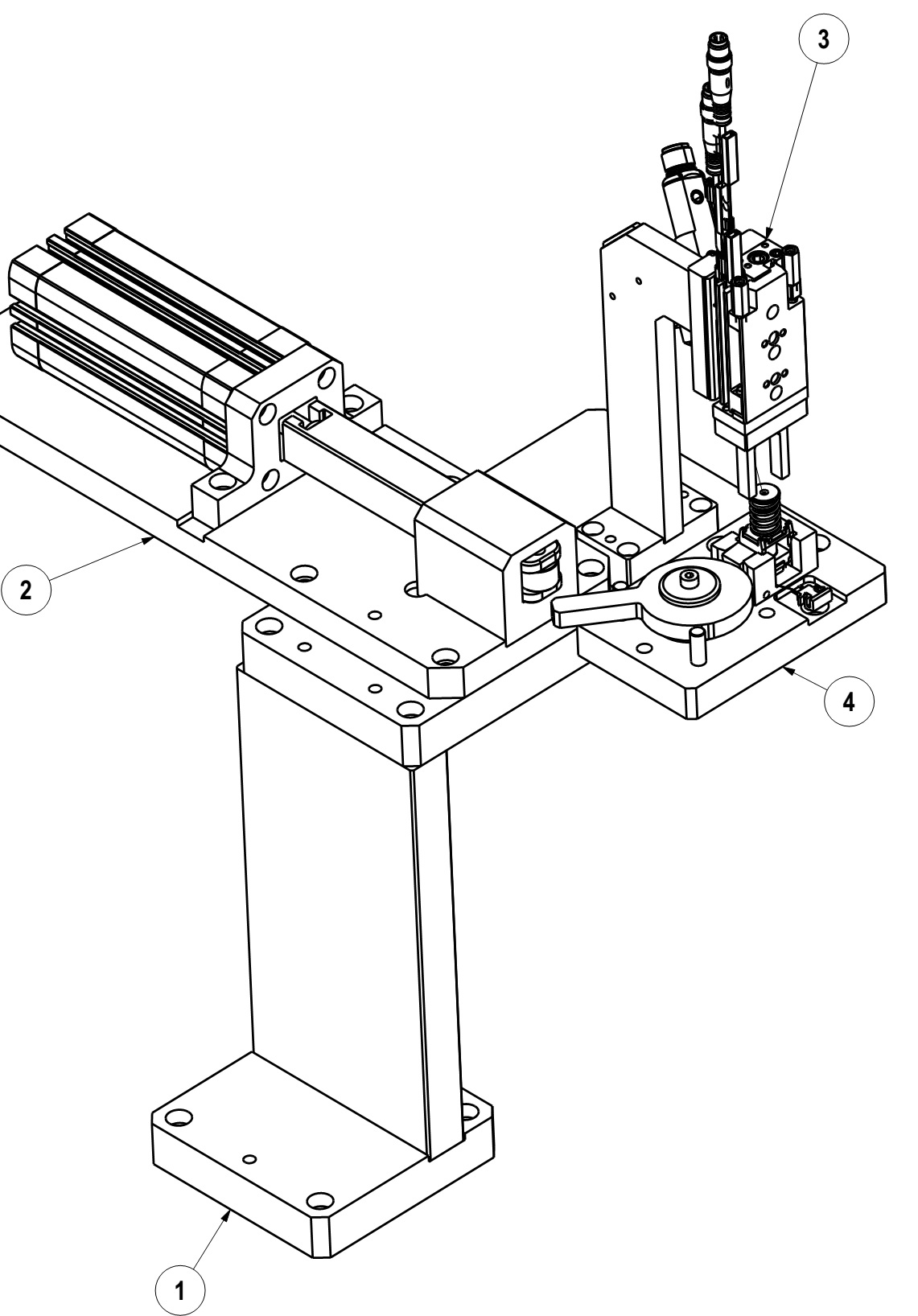

Linea automatica in Clean Room Iso 08 per l'assemblaggio, il controllo e latracciabilità con datamatrix del particolare sganciatore per interruttori di alta potenza. Movimentazione su nastri flexlink, tracciabilità con RFID, ispezione con sensore di visione, etichettatura automatica, archiviazione storica in database, pannello HMI.
LINEA ASSEMBLAGGIO SGANCIATORE

Assieme
Assieme
Assieme
Banco

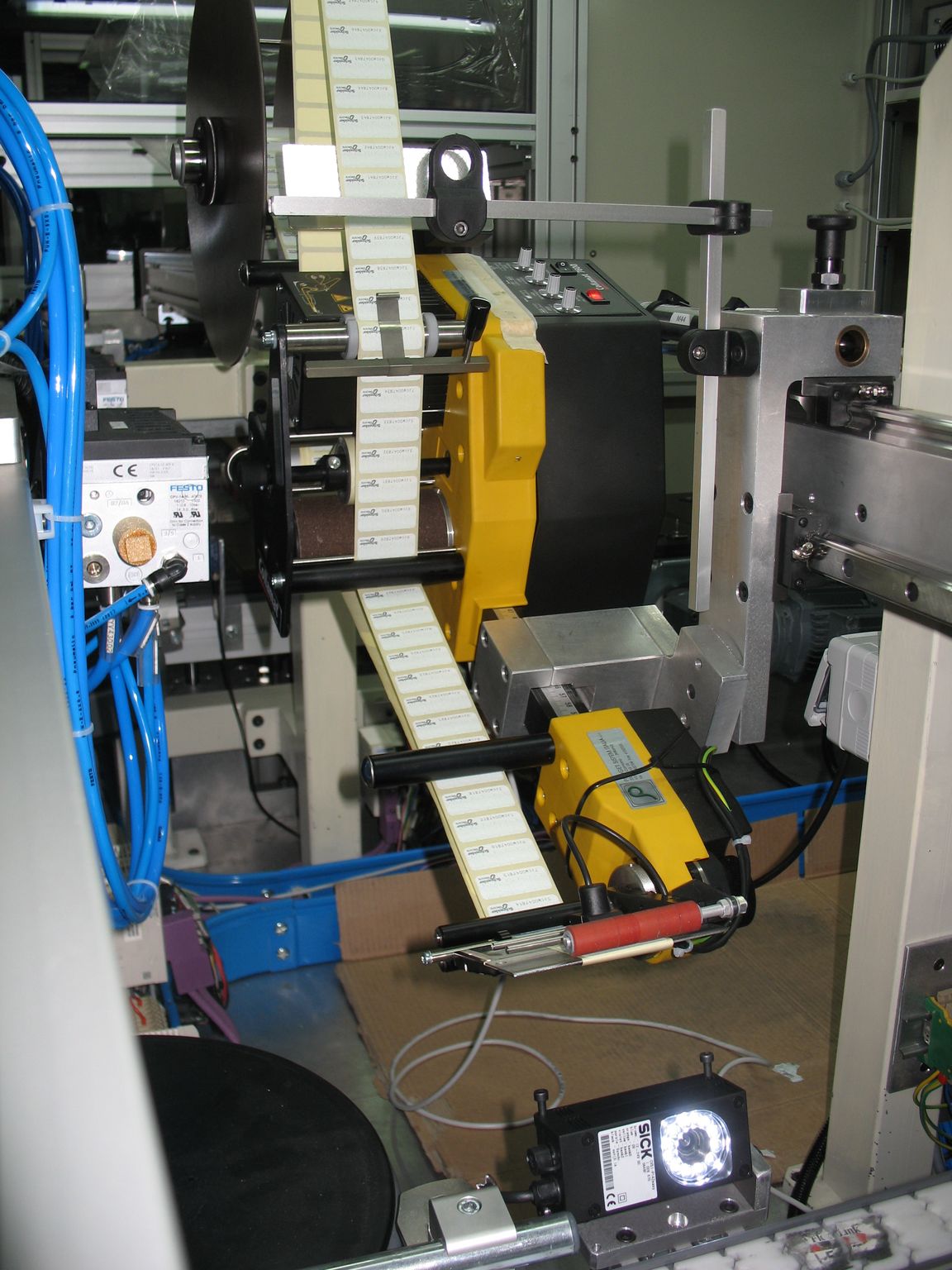

Etichettatrice
Macchina Assemblaggio
Tecnologie
PLC, trasporto Flexlink, RFID, sensore di Visione, etichettatrice Brady automatica, cianfrinatura oleodinamica.

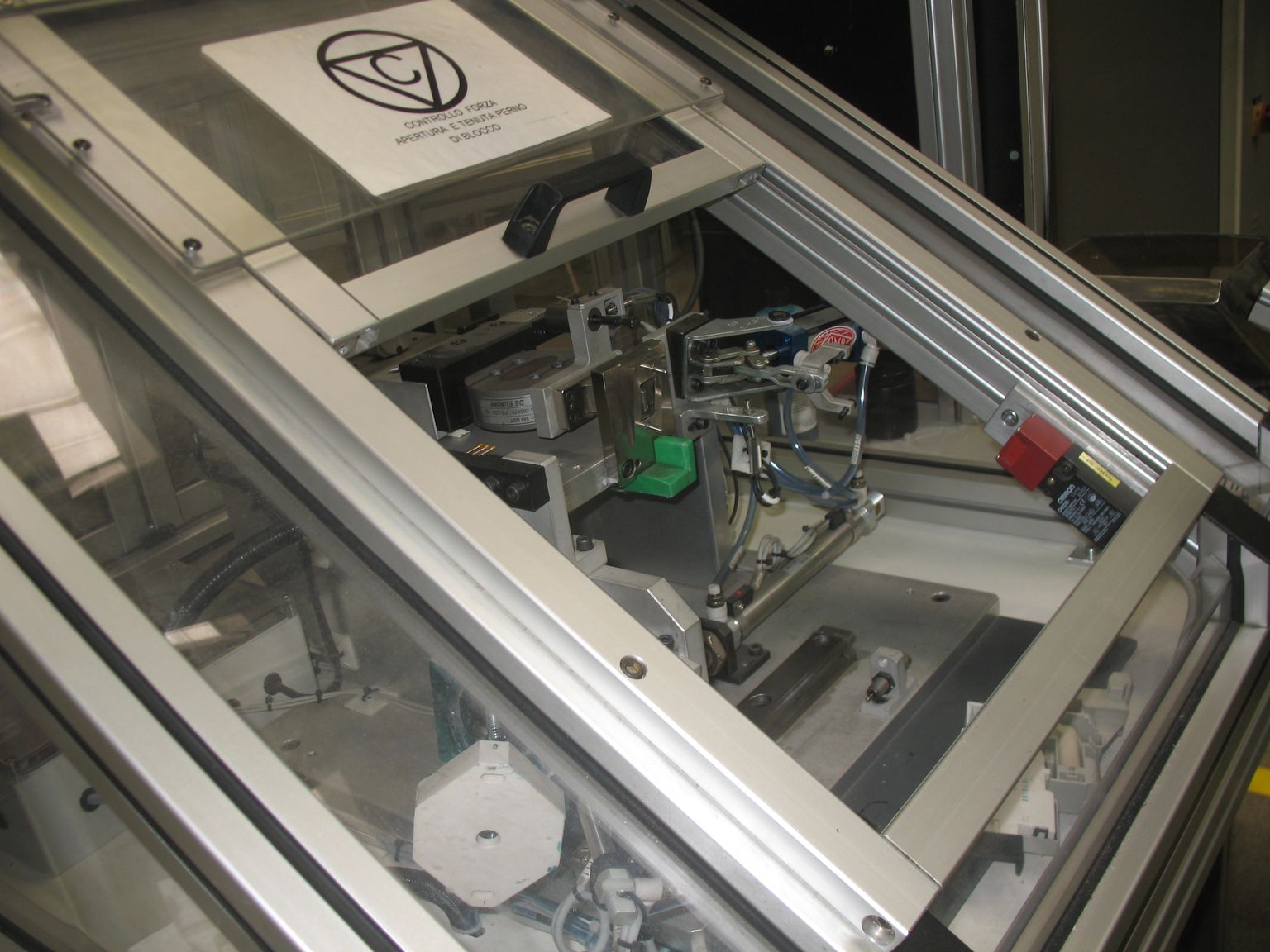

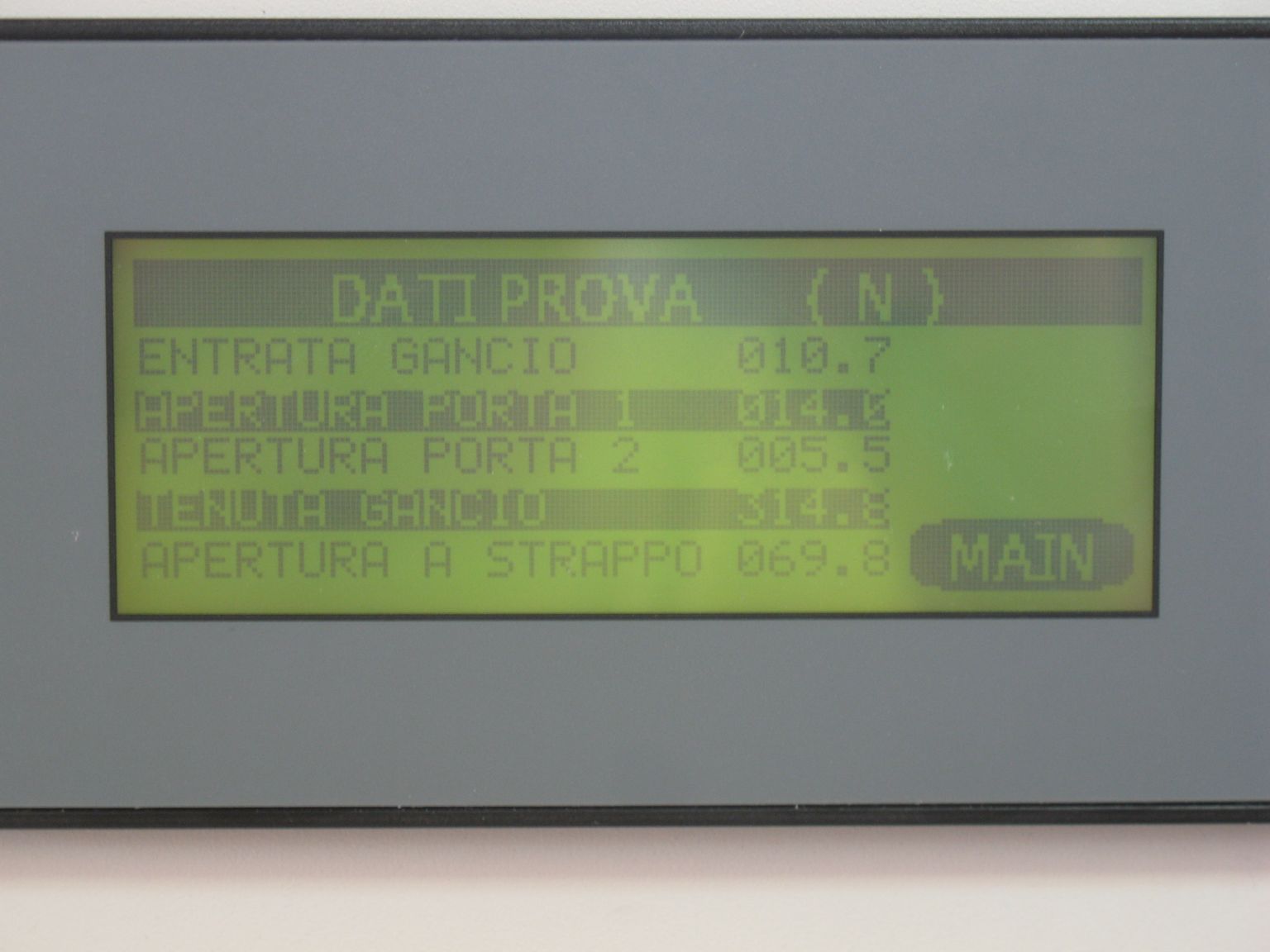

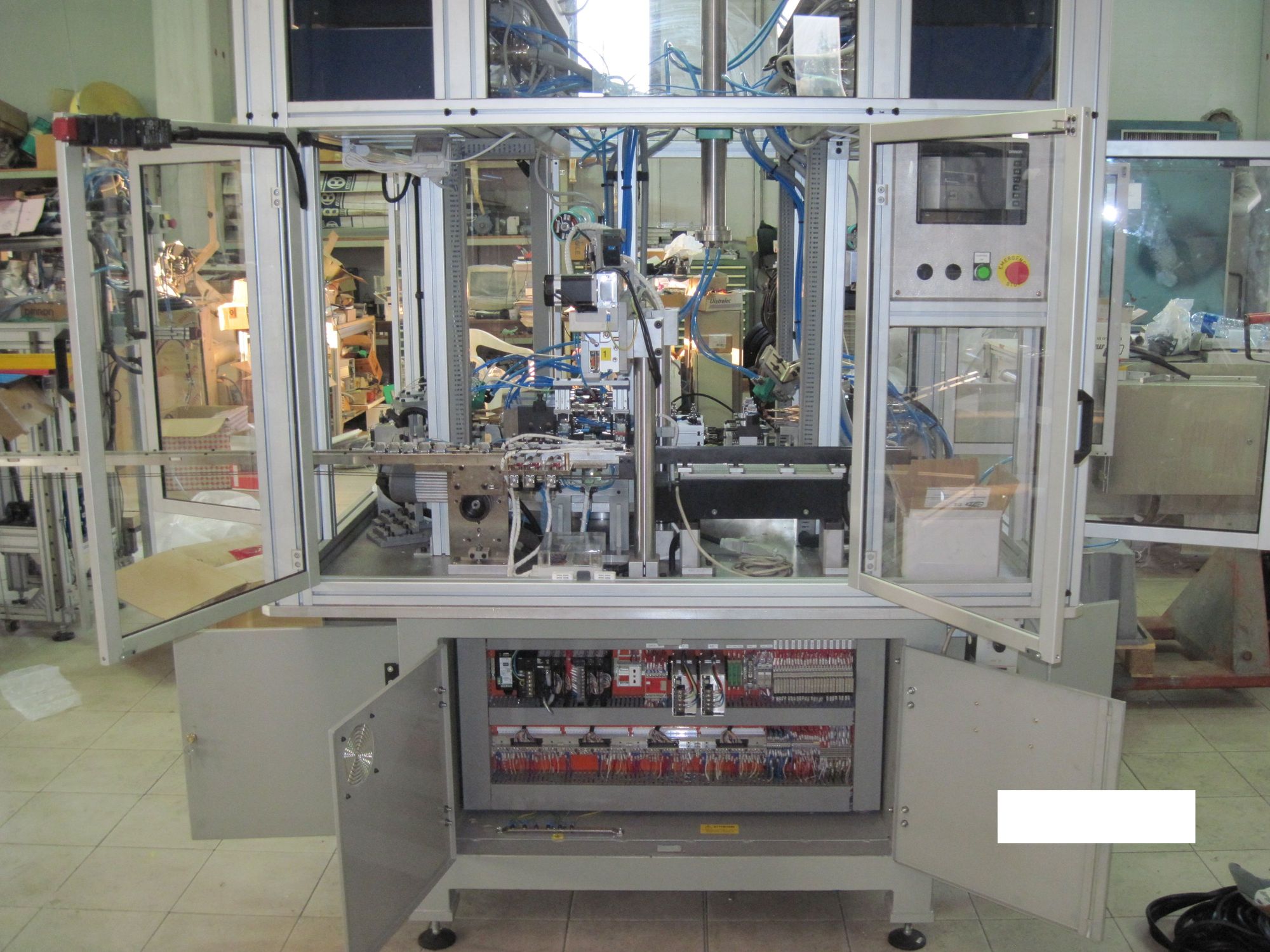

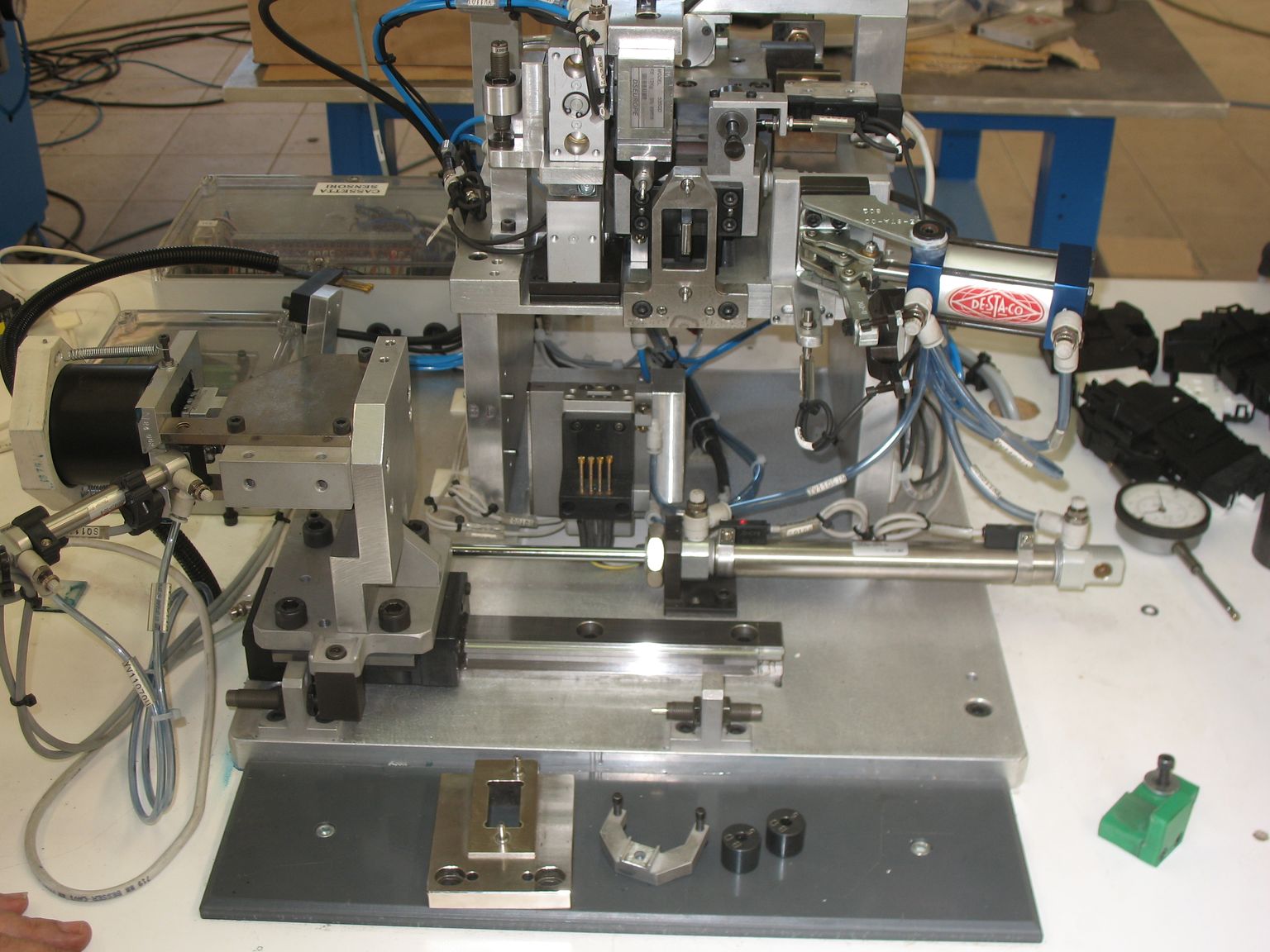

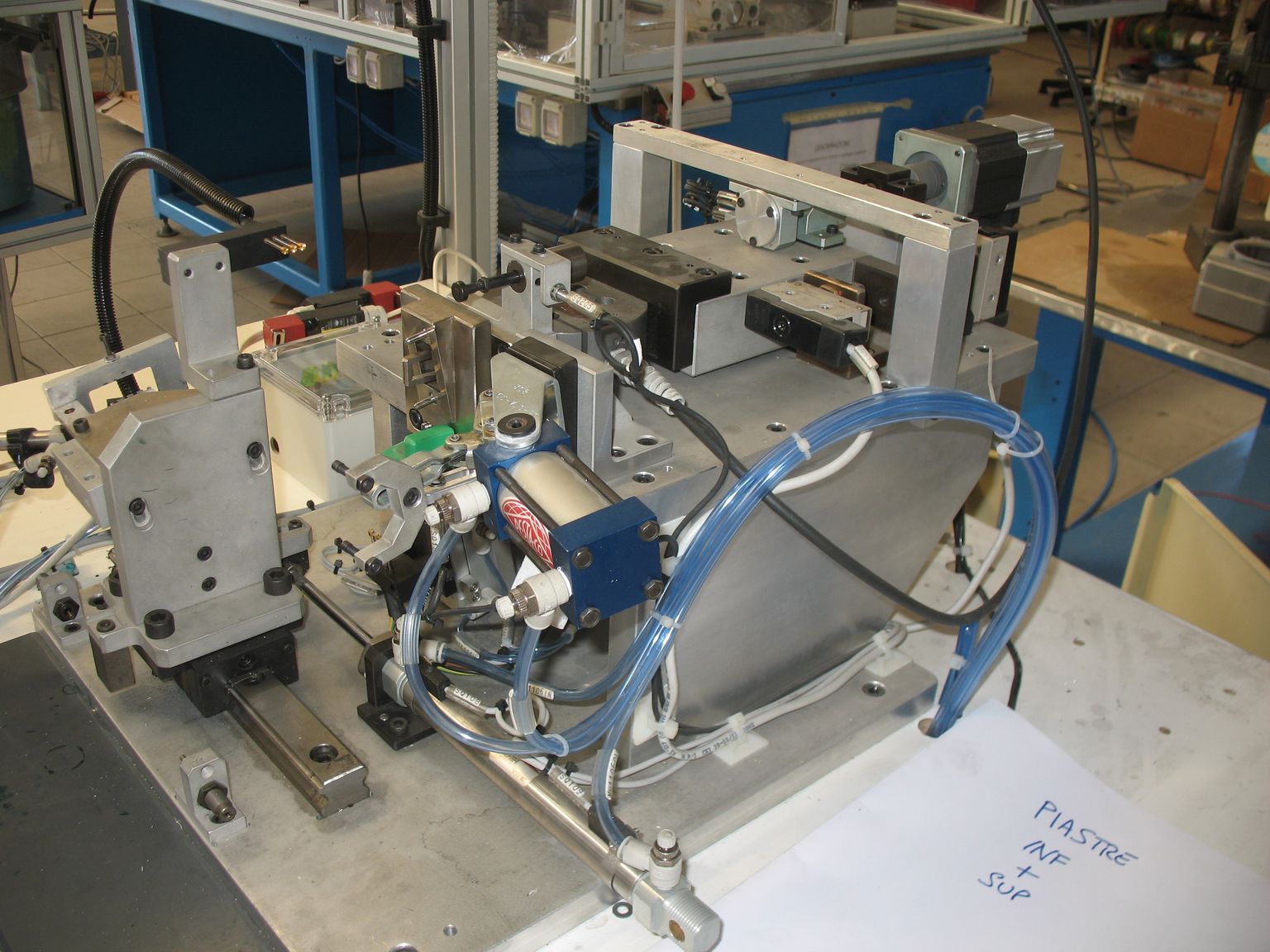

Banco di collaudo automatico per bloccoporta. Prove eseguite: timecheck, tenuta meccanica, e marcatura dei pezzi conformi.
Carico e scarico manuale, sicurezza garantita mediante barriere fotoelettriche
BANCO DI COLLAUDO PER BLOCCOPORTA

Assieme
Assieme
Vista esterna
Stazione di controllo

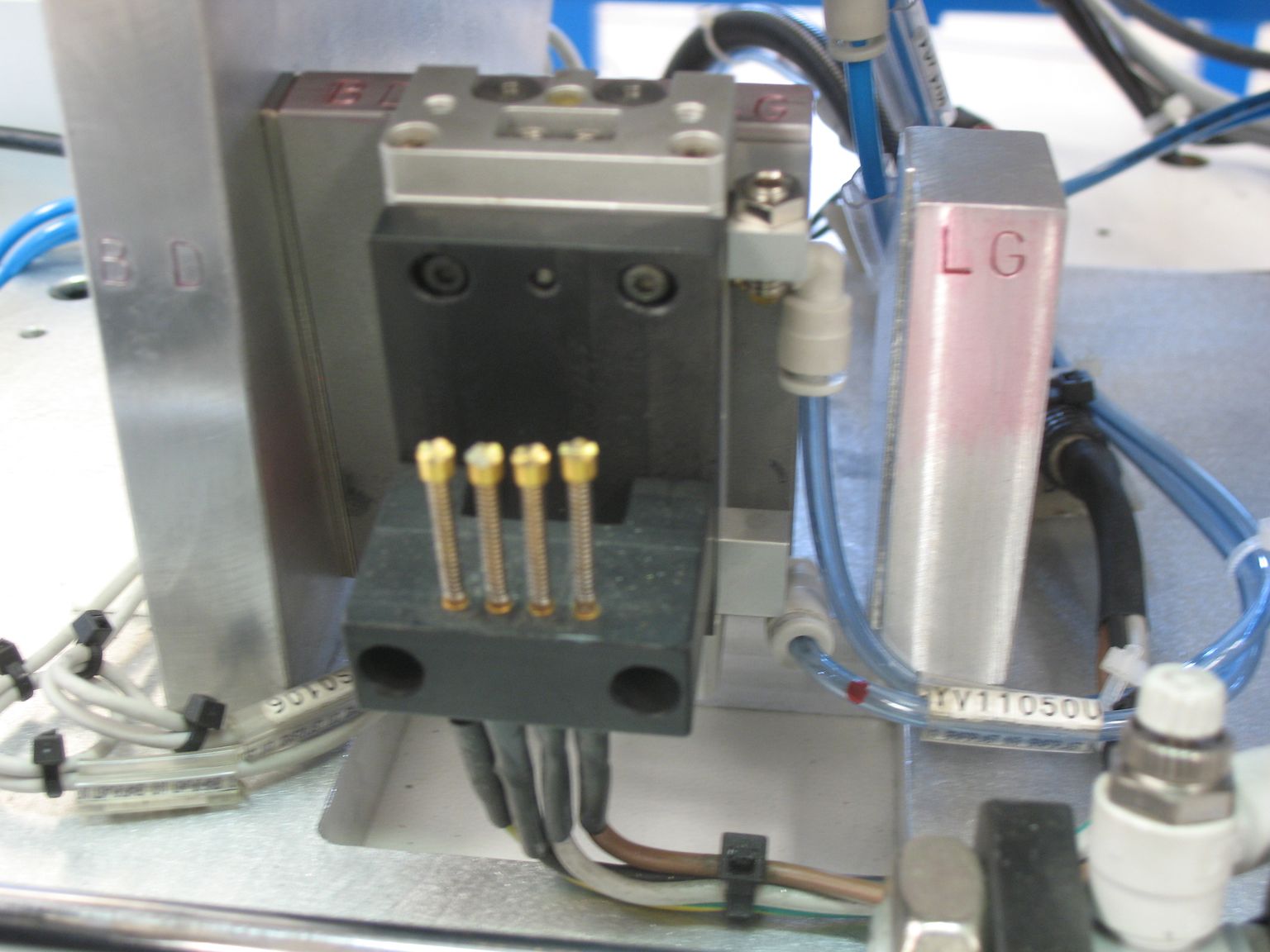

Terminali a molla
Pannello HMI Touch
Tecnologie
PLC, motore passo-passo, cella di carico, barriere fotoelettriche.

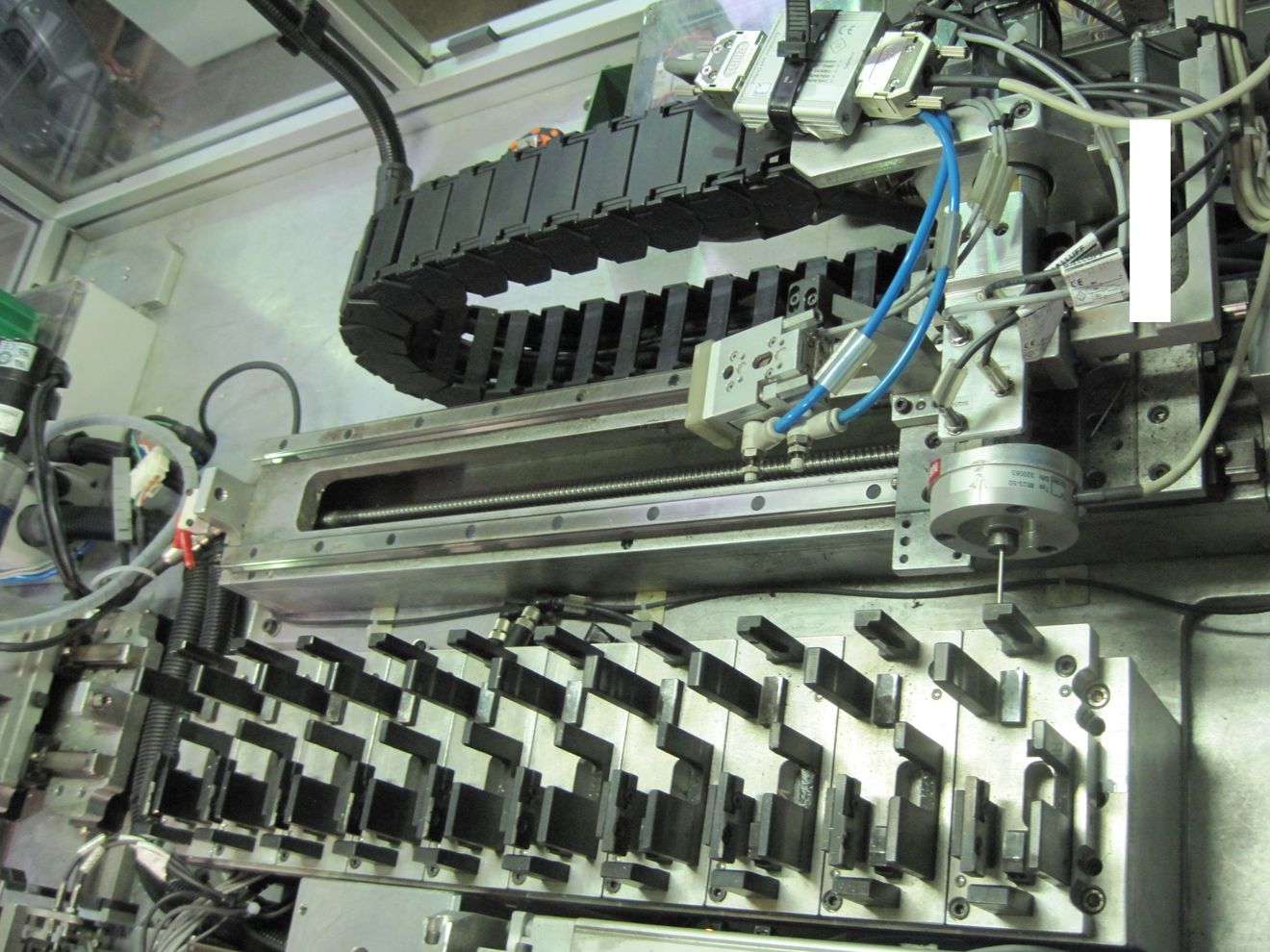

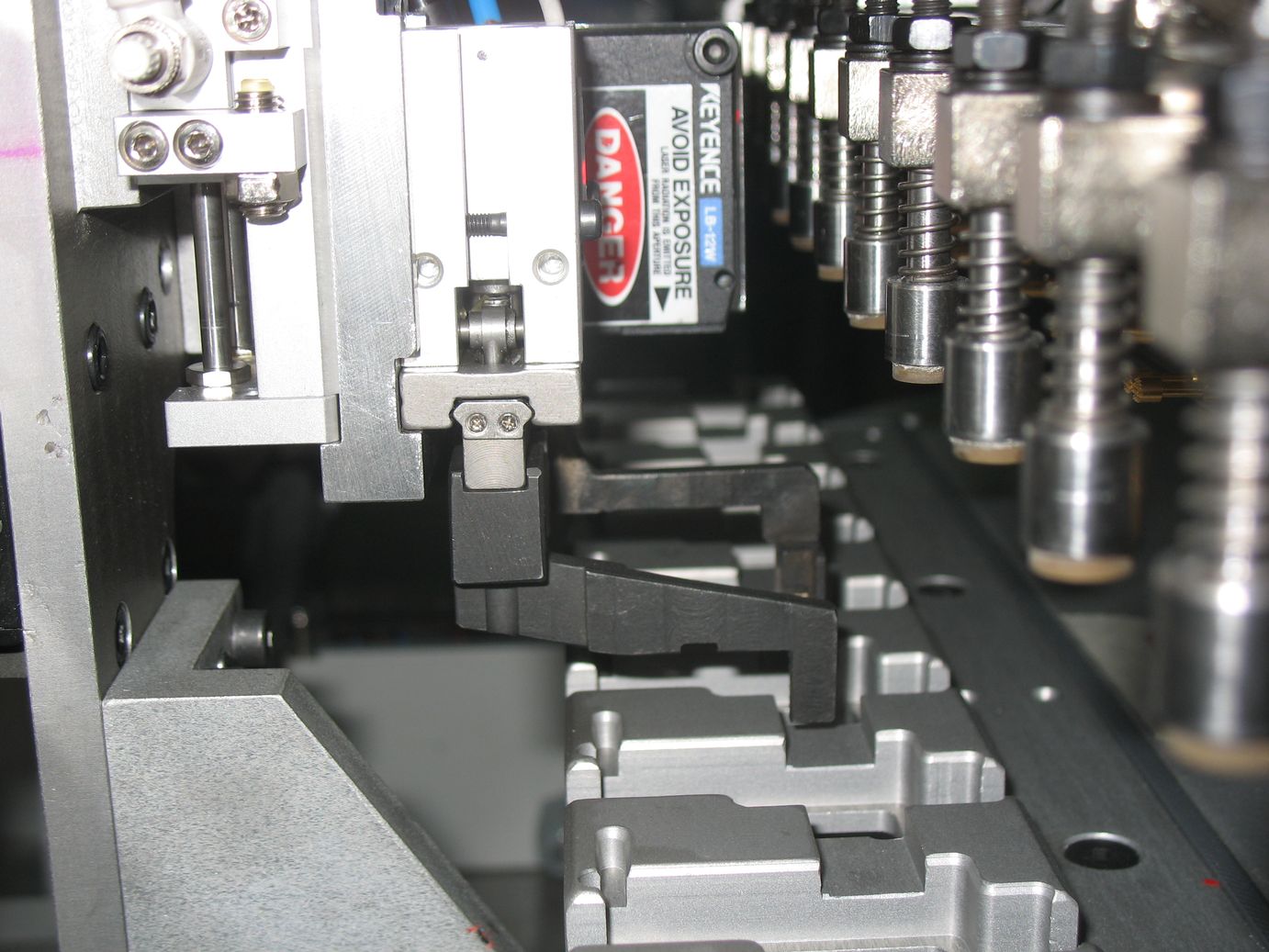

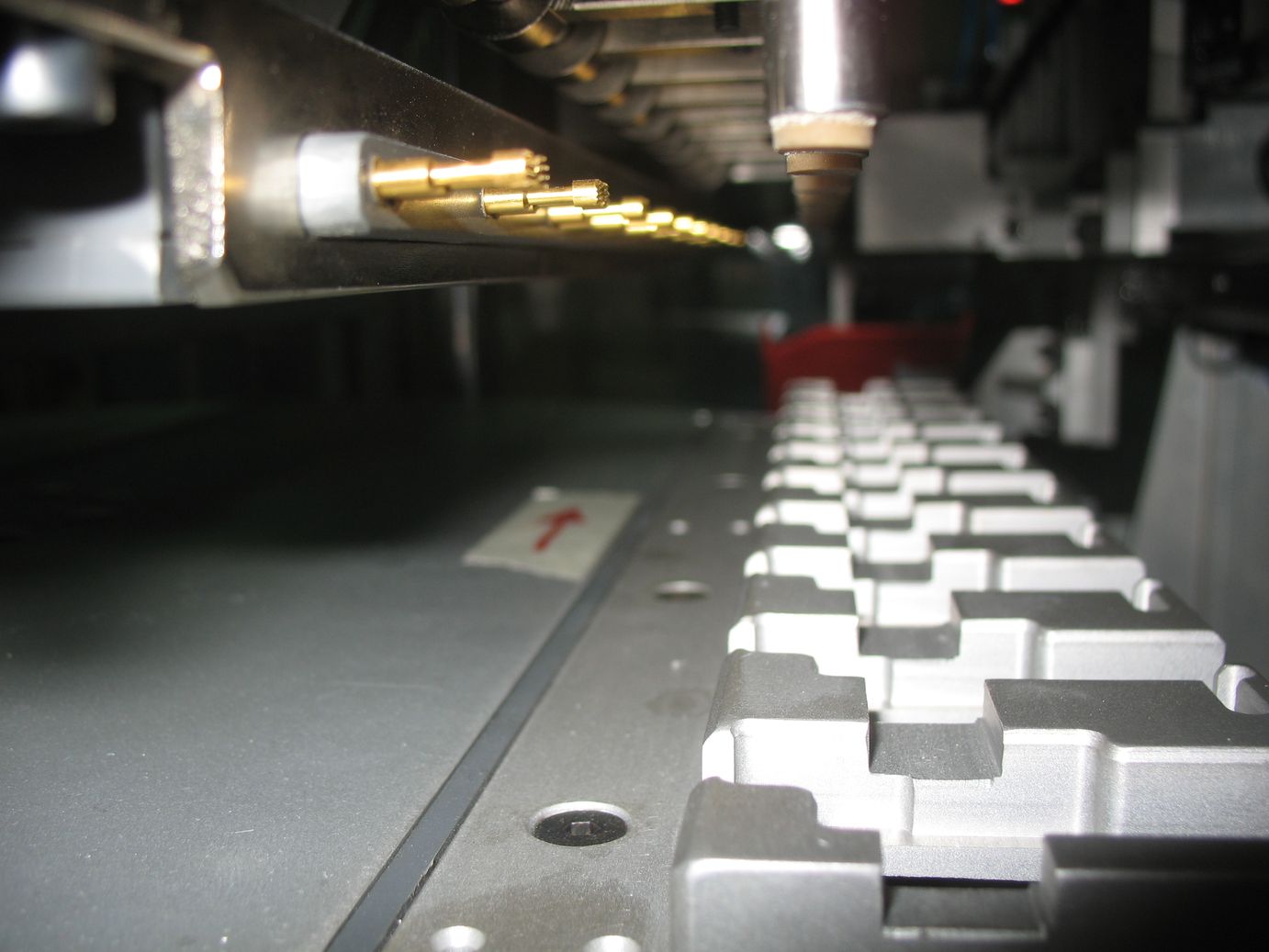

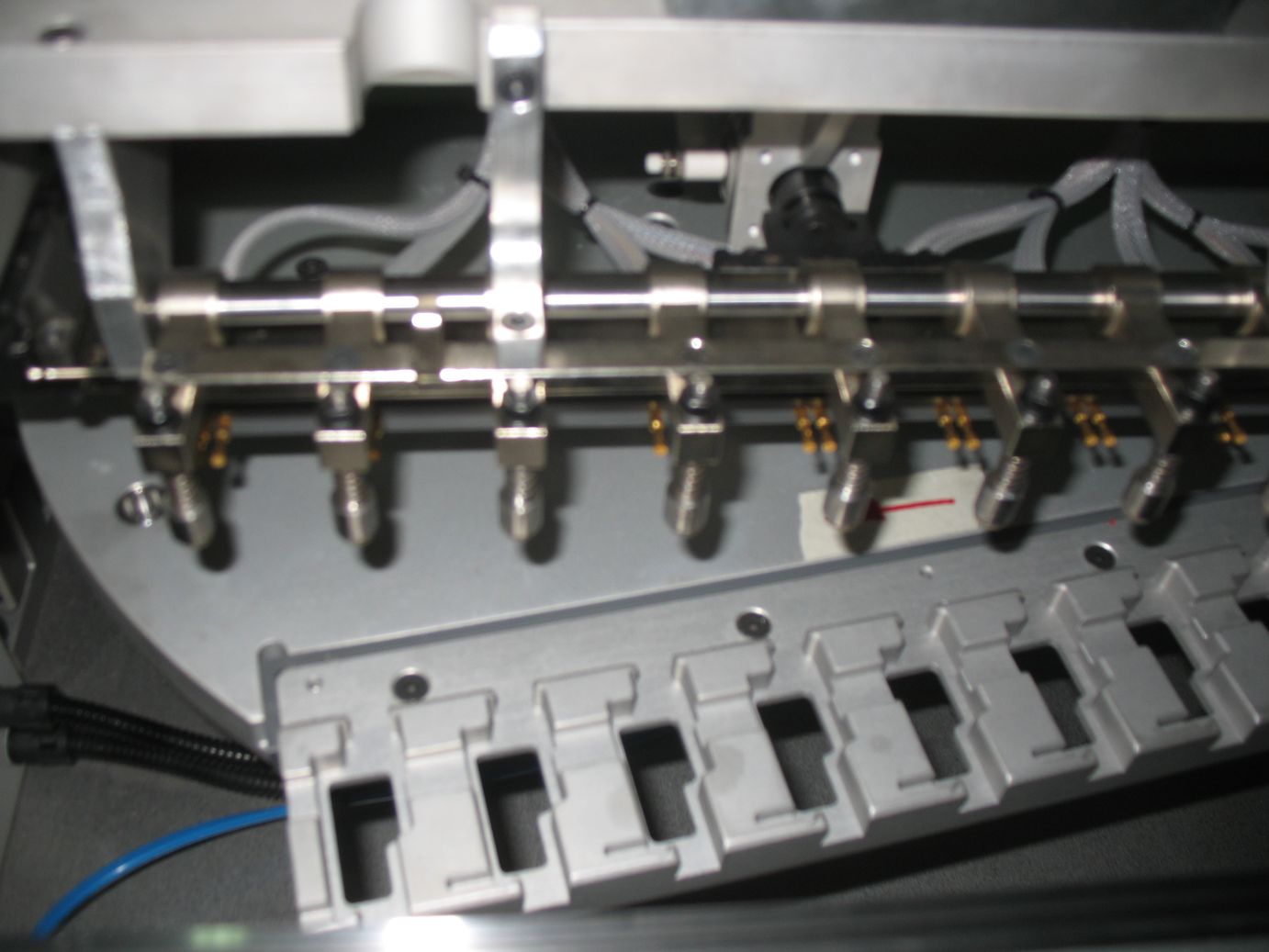

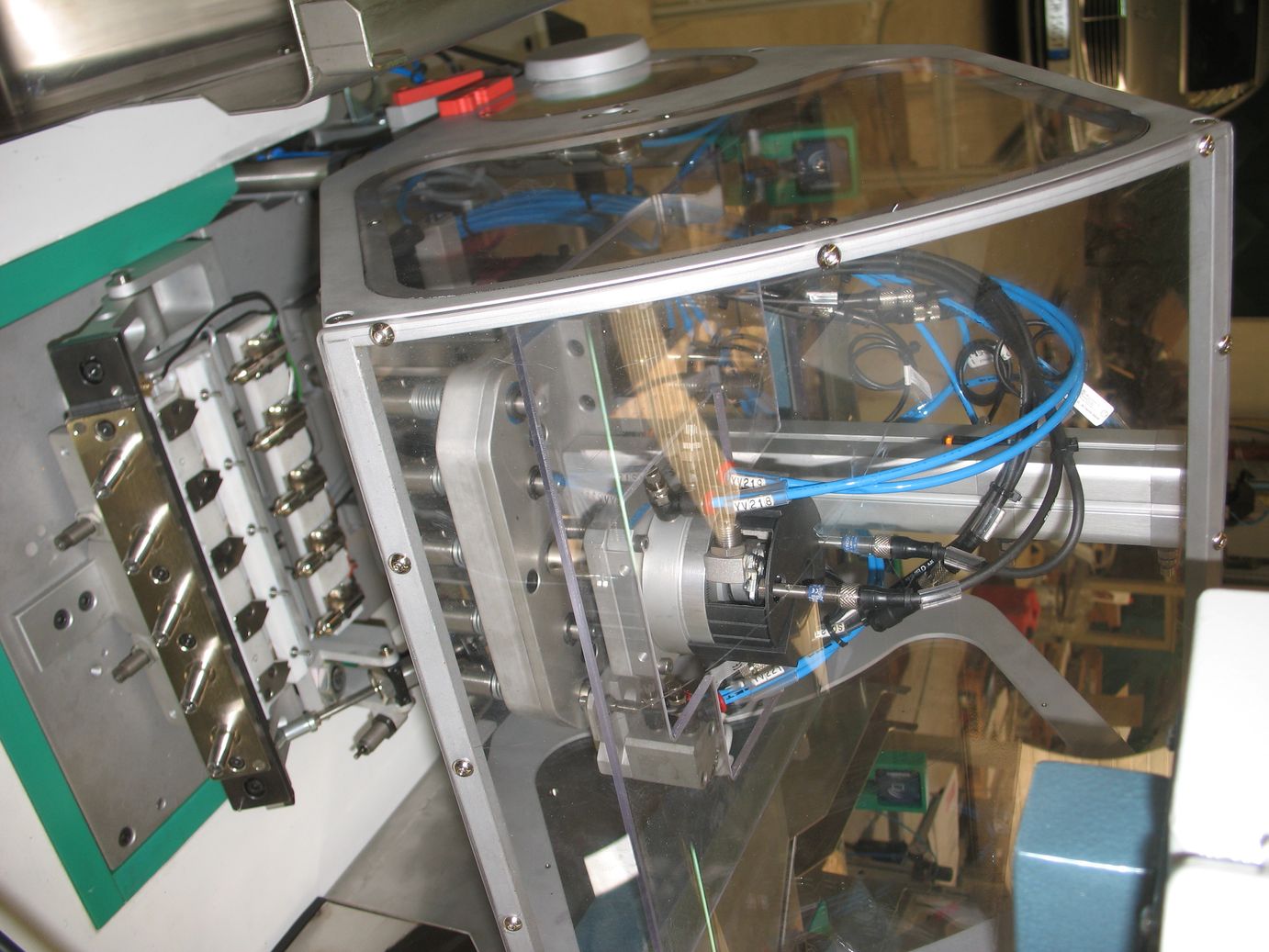

Macchina automatica per il collaudo di bloccoporta. La macchina processa 10 pezzi alla volta, li alimenta a tensione di lavoro e misura, mediante sensore laser, la fuoriuscita di un perno. I particolari non conformi vengono prelevati e scartati in una botola.

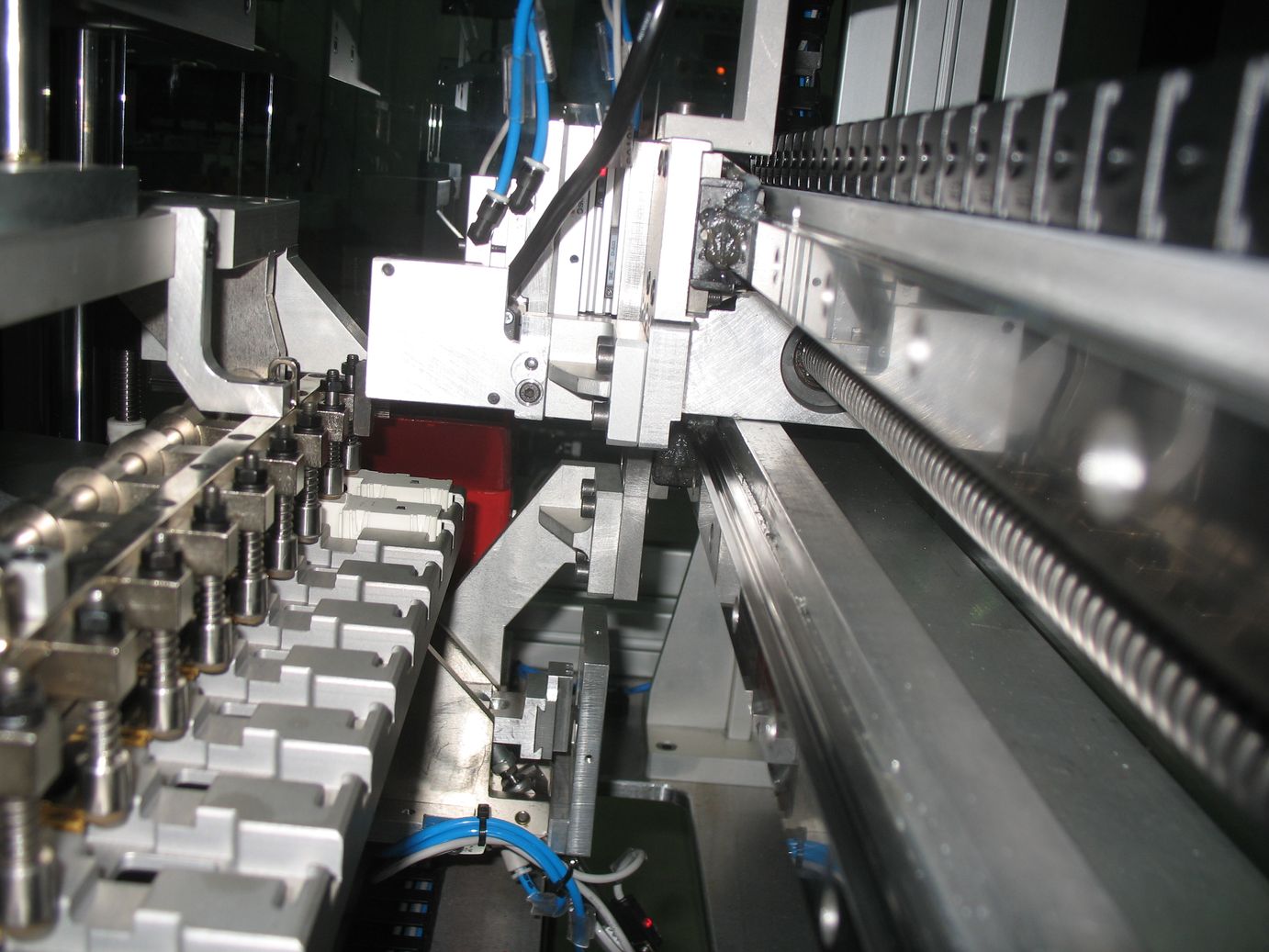

Il sensore viene movimentato mediante un asse elettrico con vite, madrevite, pattini e cursori a ricircolo di sfere. Interfaccia touch-screen.
MACCHINA DI COLLAUDO BLOCCOPORTA

Tecnologie
Asse elettrico brushless, viti a ricircolo di sfere, sensore di misura laser, pinza pneumatica, attuatore rotante pneumatico, HMI.

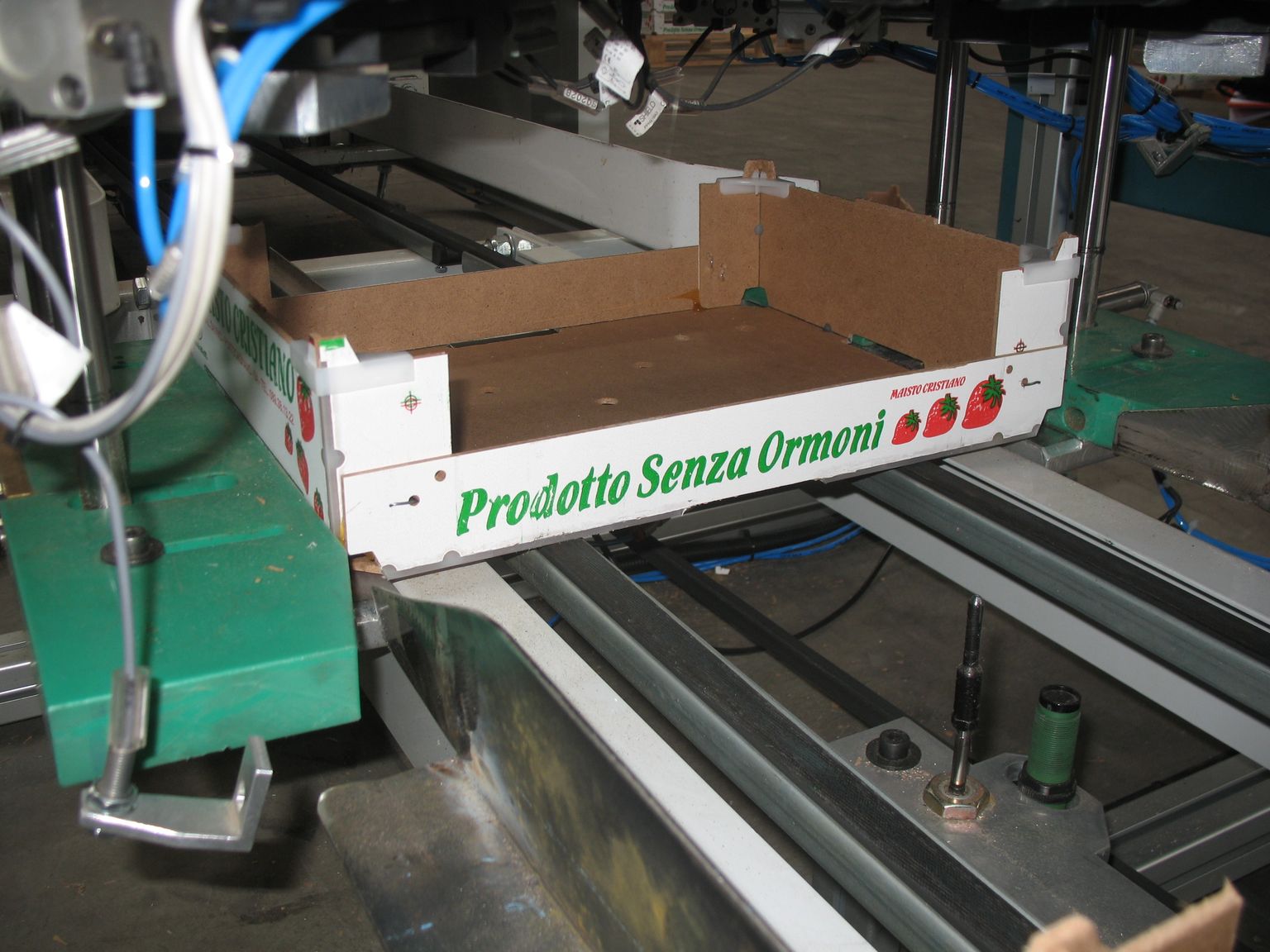

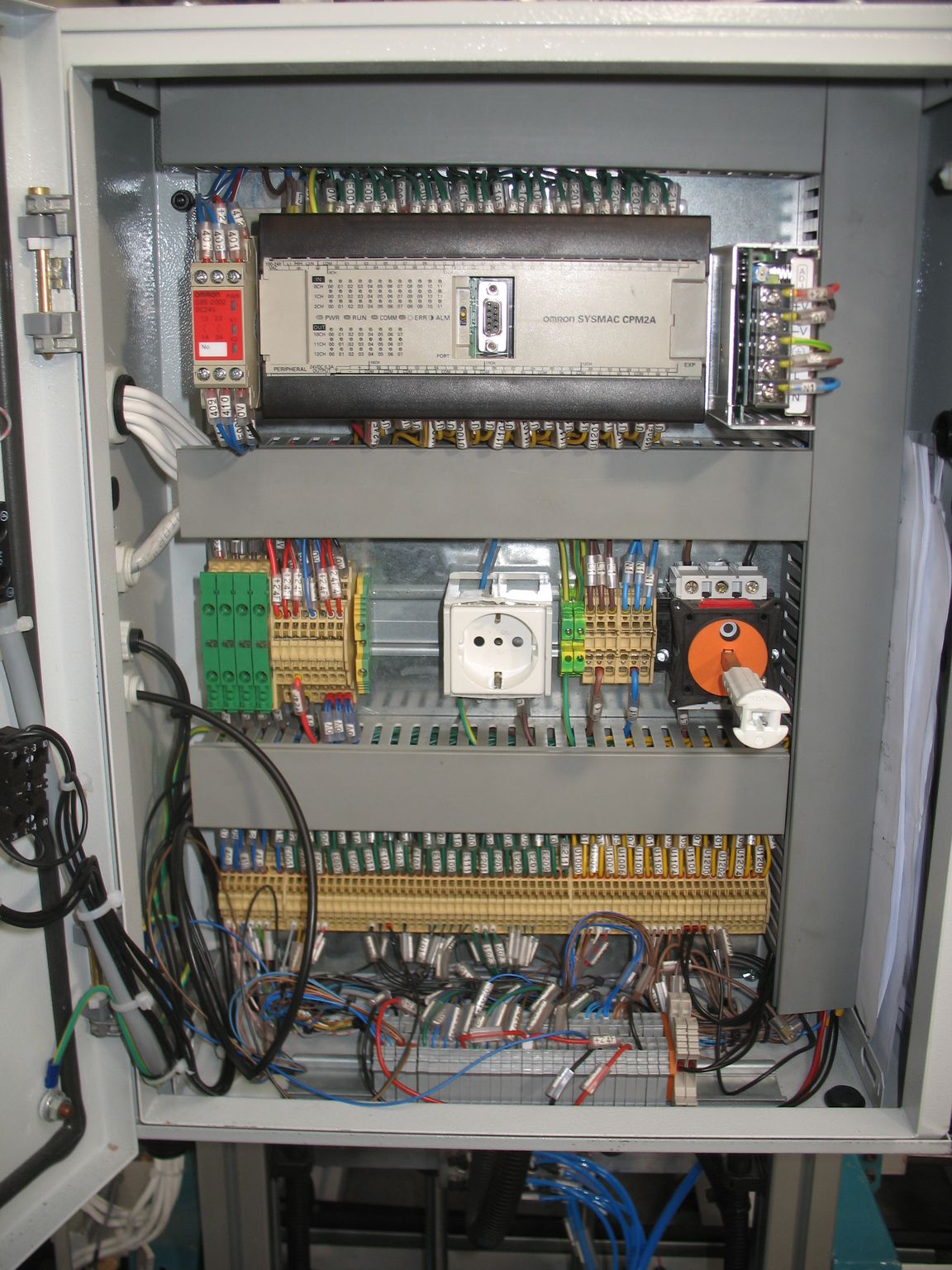

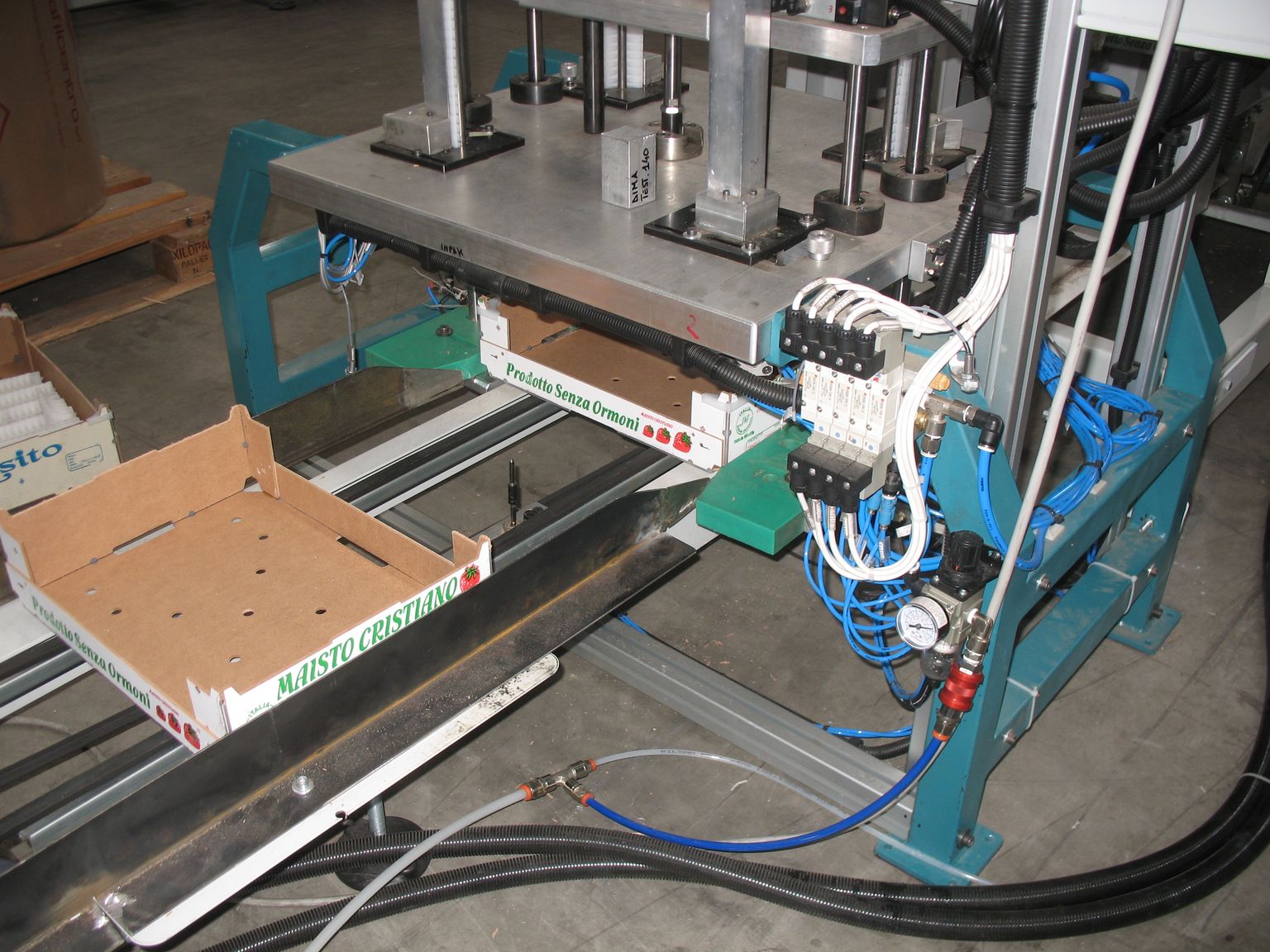

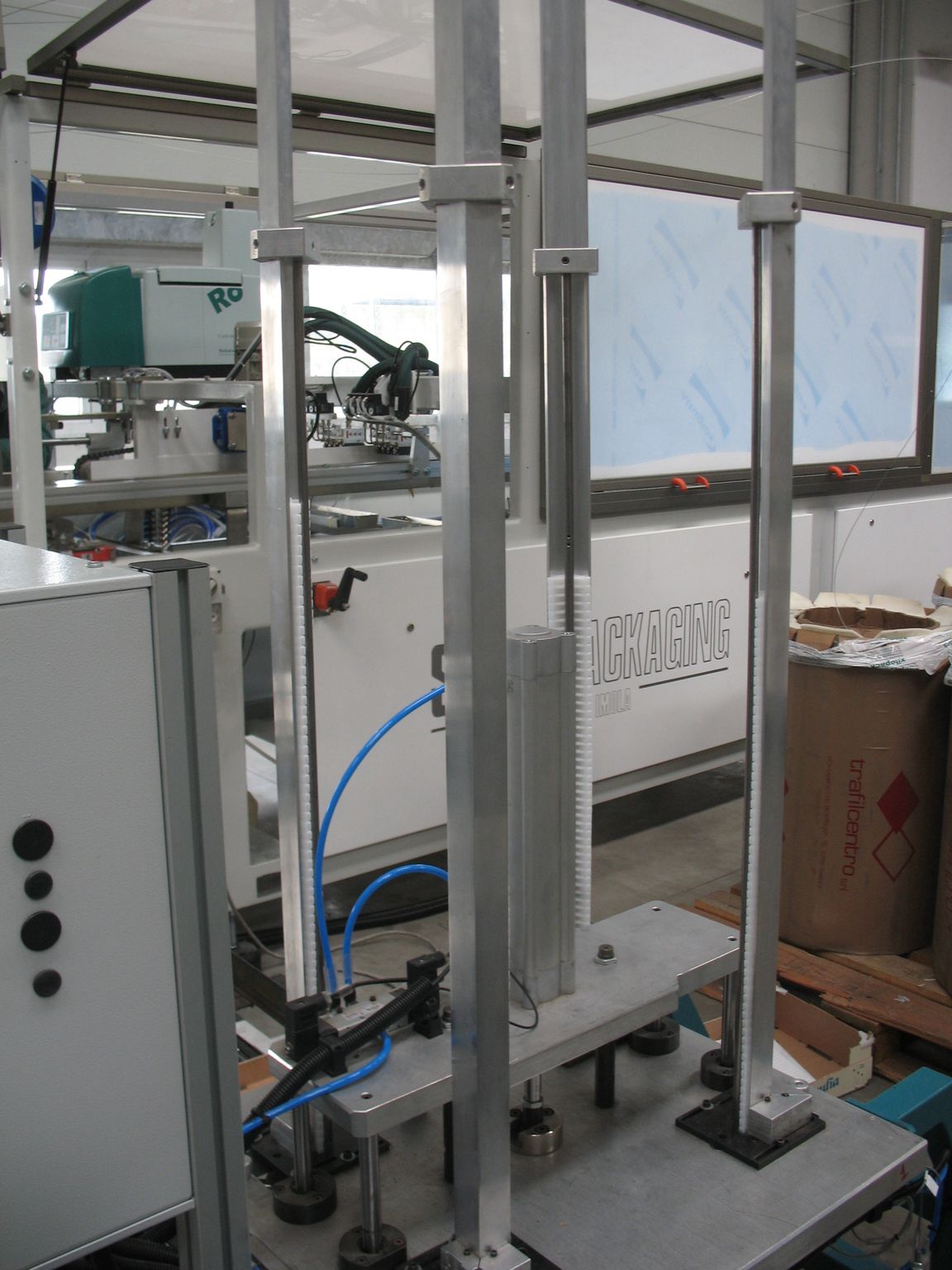

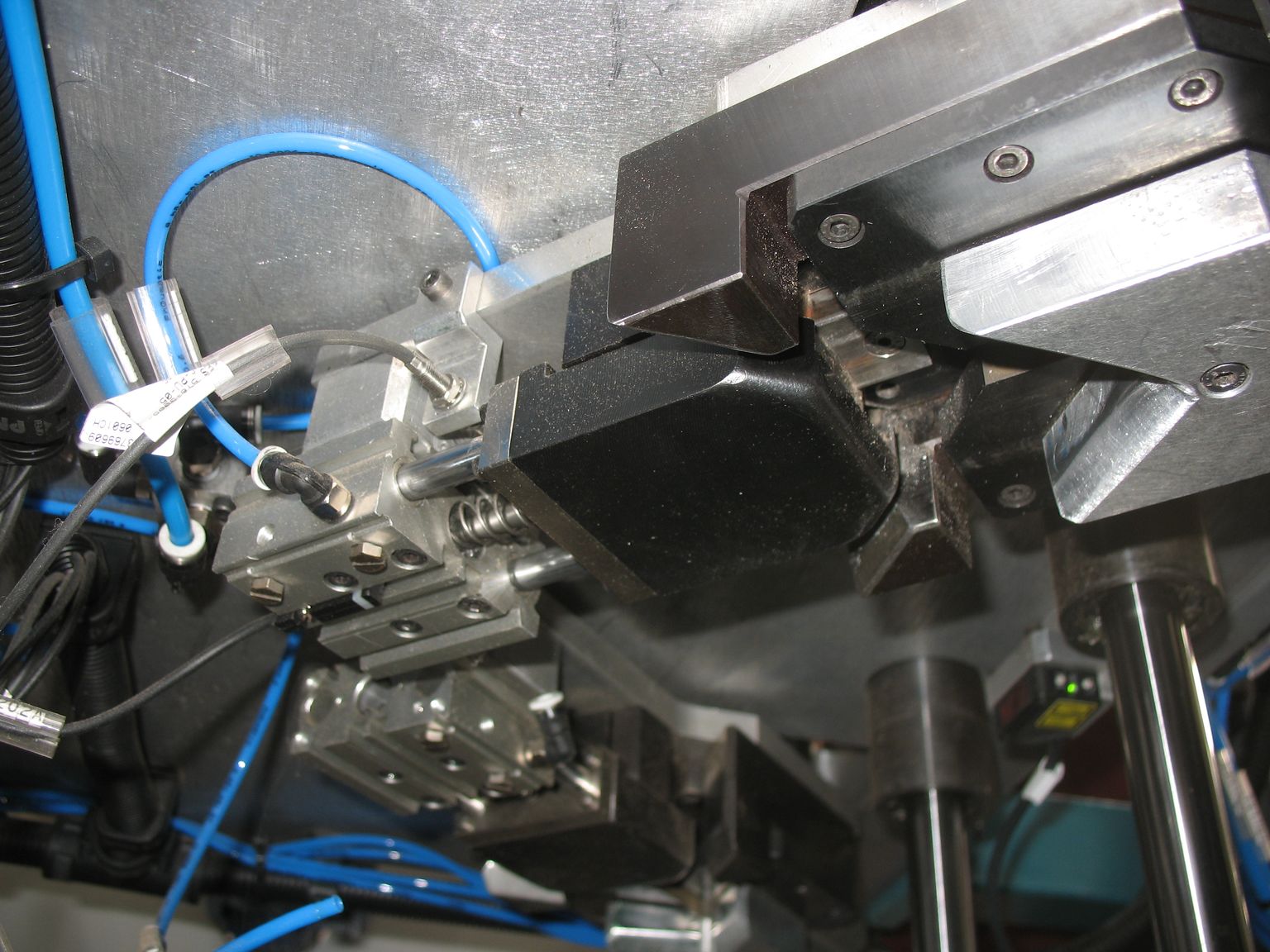

Macchina che effettua l'inserimento di 4 angolari sui 4 angoli delle cassette per la frutta. Gli angolari in plastica sono impilati e scansionati pneumaticamente.
La cassetta è movimentate mediante spintore pneumatico.
MACCHINA INSERIMENTO ANGOLARI CASSETTE

Tecnologie
PLC, sensori induttivi, slitte pneumatiche, boccole a ricircolo di sfera.
Macchina che effettua il collaudo finale completo di interruttori di potenza.
Controlli effettuati: presenza componenti mediante pesatura con cella di carico, prova rigidità dielettrica, controllo leverismi con forza spostamento, etichettatura antifrode, etichettatura di tracciabilità datamatrix, recupero degli scarti, lettura scancode 2D.
MACCHINA COLLAUDO FINALE INTERRUTTORI

Tecnologie
Trasporto Flexlink, etichettatrice automatica, lettore datamatrix, Difigorce forza/spostamento, celle di carico, PLC, rete di campo, HMI.
